FNIRSI DSO-TC4 портативний осцилограф, 1 х 10МГц, з функцією тестера компонентів,+ PWM/AWG генератор

FNIRSI-TC4 – портативний осцилограф / тестер компонентів / генератор сигналів, характеризується частотною полосою 10МГц, швидкості виборки 48 МВ/с, + вбудований генератор сигналів (синус, меандр, трикутник, імпульс, нахил, DC, амплітуда: 3.3 В)

Технічні характеристики портативного осцилографа FNIRSI-TC4:

• Полоса частот і кількість каналів: 10МГц  х 1 канал
• Частота виборки: 48 МВ/с
•  Діапазон часових розгорток: от 50 нс/діл до 20 с/діл.
• Посилення по вертикалі: від 10 мВ/діл до 10 В/діл.
• Автоматичні виміри: 13 параметрів (частота, пік-пік, заповнення імпульса, амплітуда, максимум, мінімум, період, RMS, середнє значення)
• Тип входа: відкритий DC, закритий АС, входний імпеданс: 1 МОм, 25 пФ
• Максимальна напруга на вході: 40 В (ділення: 1 до 1), 400 В (ділення 10 до 1).
• Дисплей: 2,8”  TFT: 320×240
• Живлення: встроєний акумулятор 1500 мАч (10 часів роботи)

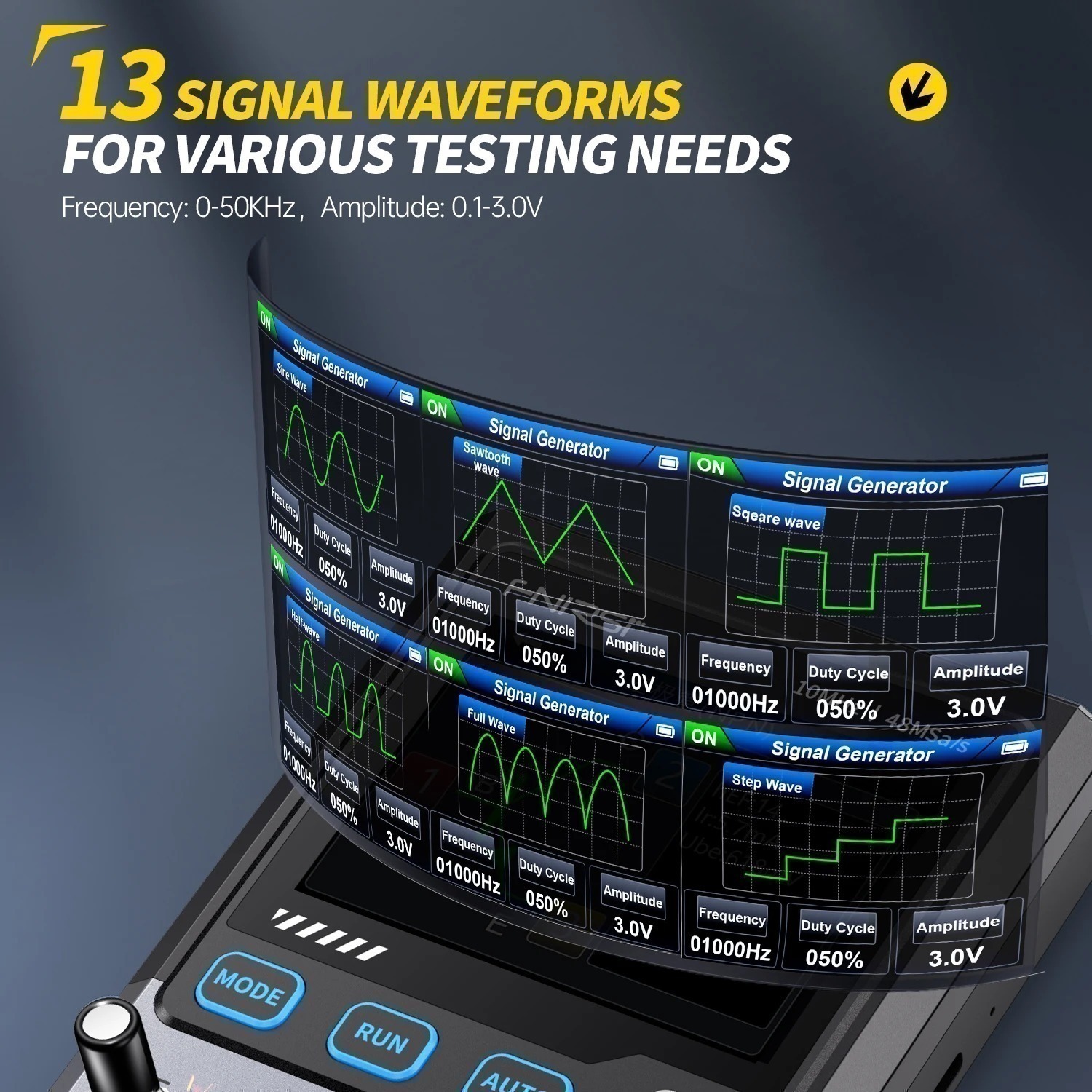

Характеристики генератора:

• синус: 1-100 кГц / 0-3.3В / 50%
• меандр: 1-100 кГц / 0-3.3В / 50%
• трикутник: 1-100 кГц / 0-3.3В /50%
• імпульс: 1-100кГц / 0-3.3В / 0-100%
• нахил: 1-100 кГц / 0-3.3В / 0-100%
• DC: 0-3.3В

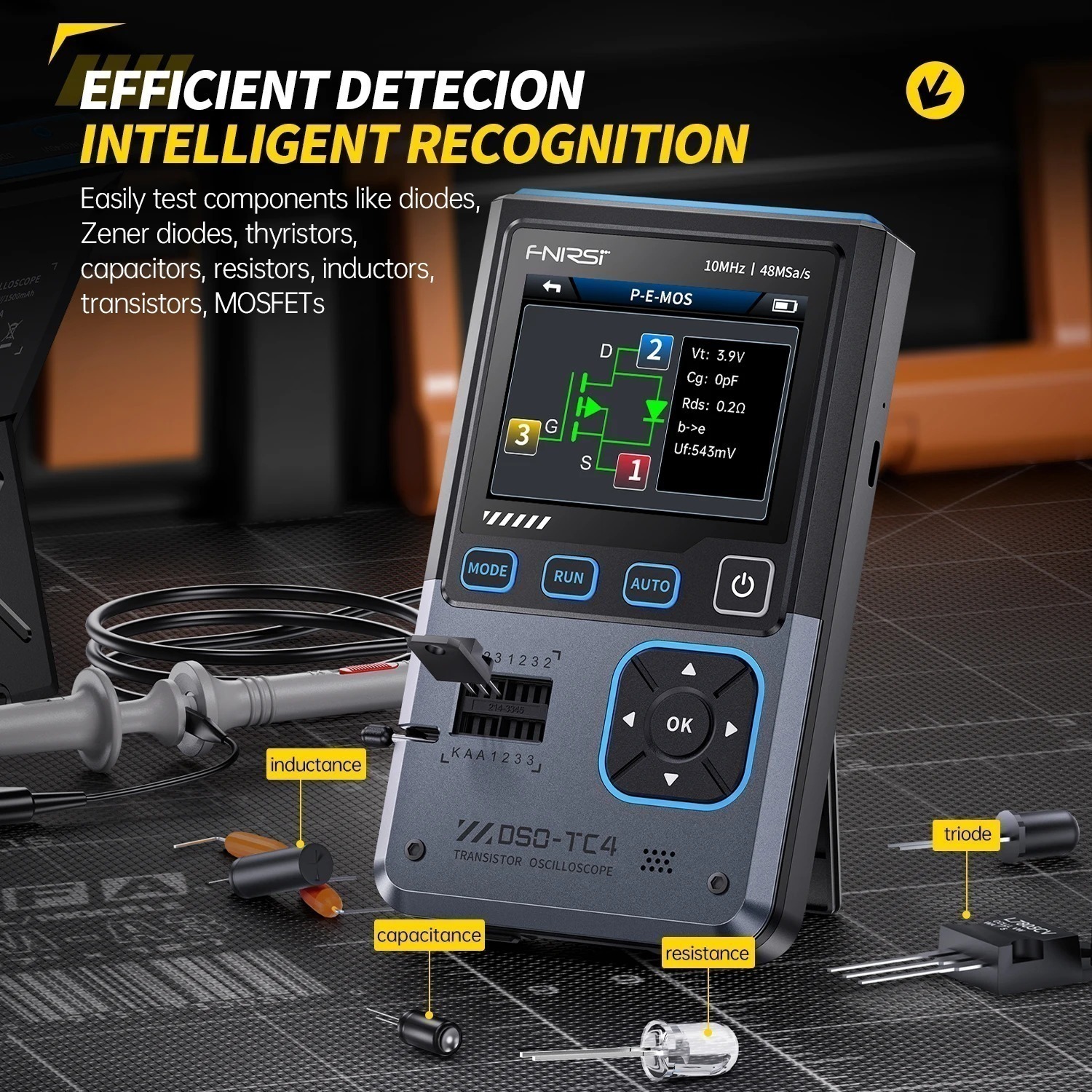

Технічні характеристики тестера компонентів FNIRSI-TC4:

• Транзистор, підсилення hfe, напруга Ube, Ic/Ie, струм Iceo, Ices, напруга Uf
• Діод, тестова напруга: менша 5В. напруга переходу, зворотній струм, ємність.
• Стабілітрон, тестова напруга: від 0,01 – 24 В. напруга переходу, зворотній струм, ємність.
• JFET: ємність Cgate, струм Idrain / Vgs, напруга Uforward
• IGBT: струм Idrain / Vgs, напруга Uforward
• MIOSTET: напруга Uturn-on, ємність Cgate, опір Rds, напруга Uforward
• SCRS/Triac: тесту пружна до 5 В, струм до 6 мА, пружна Ugate
• Ємність: 25 пФ – 100 мФ, ємність та втрати Vloss
• Опір: 0.01Ом – 50 МОм, опір
• Індуктивність: 10 мкГн-1000 мкГн, значення та опір
• Елемент живлення: 0.1-4.5В, значення напруги, полярність
• Напруга: 0-16 В
• DS18B20: температура
• DHT1: вологість
• PWM вихід: 1,5 кГц – 9,99 МГц
• IR декодування: NEC протокол, відтворення коду та форми на дисплеї.

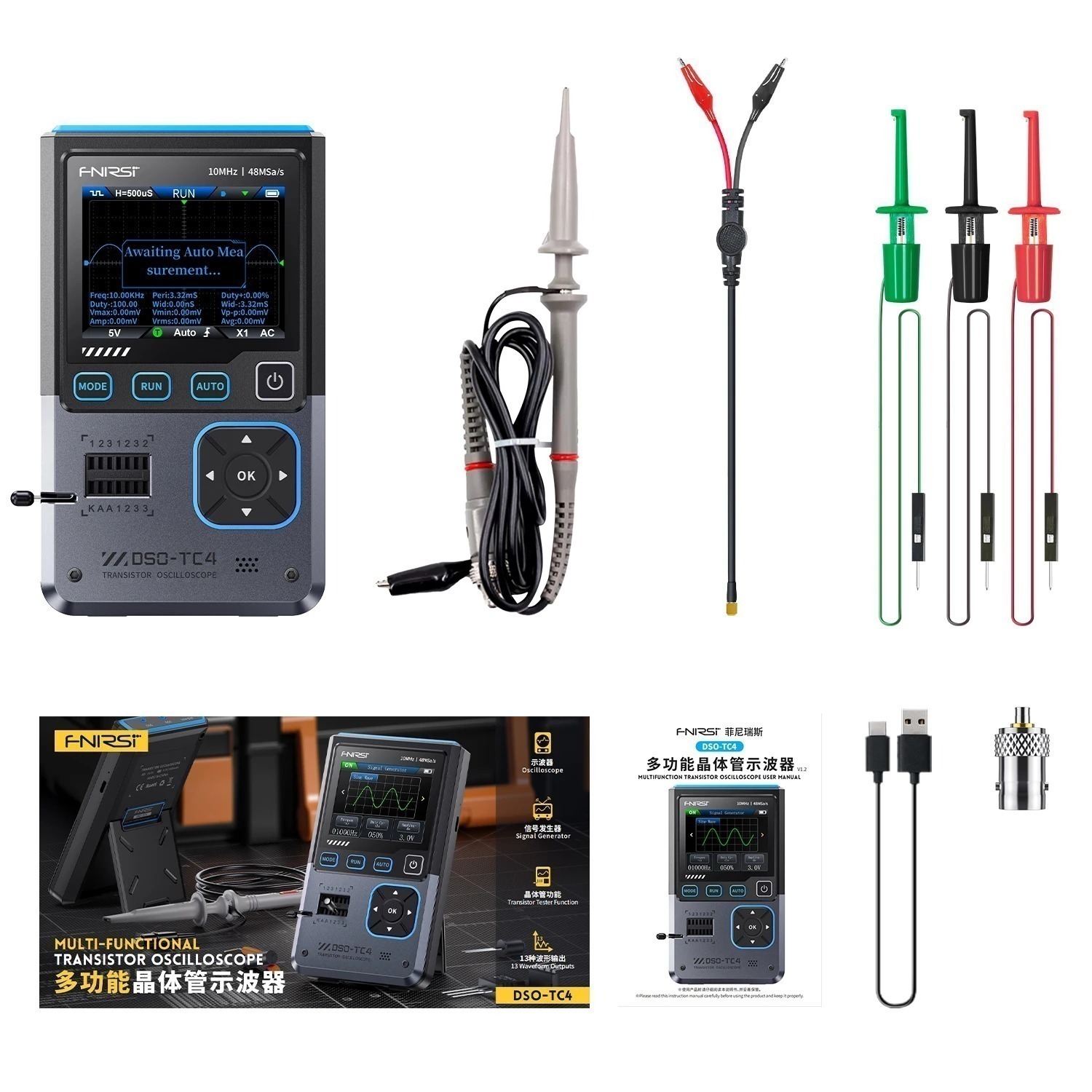

Комплектація FNIRSI-TC4:

• Портативний осцилограф FNIRSI-TC4 – 1 шт. • Пробник з крокодилами  (ділення 1:1) – 1 шт. • Захопи – 3 шт. • Кабель USB – 1 шт.   • Керівництво користувача  – 1 екз.
