FNIRSI 2C53P – це професійний багатофункціональний цифровий вимірювальний прилад, «три в одному», призначений для сфери технічного обслуговування, ремонту та розробки різної електроніки. Цей пристрій оснащений трьома основними функціями: осцилографа, мультиметра та генератора сигналів. Осцилограф використовує апаратну архітектуру FPGA + MCU + ADC з частотою дискретизації 250 Мс/с, аналоговою смугою пропускання 50 МГц, вбудованим модулем захисту від високої напруги з максимальною підтримкою вимірювання напруги ±400 В. Прилад підтримує збереження й перегляд знімків екрана сигналів для подальшого їхнього аналізу. Мультиметр має 4-значне істинне ефективне значення з розрядністю 19999 відліків і підтримує вимірювання змінної/постійної напруги та сили струму, а також електричної ємності, опору, температури, тесту напівпровідників, продзвонки та інші функції вимірювання. Незалежно від того, чи використовується він професіоналами або ентузіастами, він є ідеальним повнофункціональним інструментом для проведення різних електричних вимірювань. Інструмент також оснащений вбудованим генератором функціональних сигналів DDS, він може виводити 12 типів сигналів з максимальною вихідною частотою 10 МГц для всіх сигналів і кроком 1 Гц, а вихідна частота, амплітуда й робочий цикл регулюються. Завдяки 4,3-дюймовому сенсорному кольоровому IPS-екрану високої чіткості з роздільною здатністю 480*272 пікселів і вбудованою літієвою акумуляторною батареєю ємністю 4000 мАг час безперервної роботи може досягати 4 годин. Прилад поєднує в собі надійний і точний функціонал та чудову портативність.
Особливості:
– Матеріали преміум-класу: корпус з АБС-пластику та силікону стійкий до падінь й ударів. Друкована плата виготовлена з використанням процесу золочення, має високу антикорозійну стійкість, стабільні робочі характеристики та високу надійність.
– Дизайн 3 в 1 з екраном IPS: цей прилад, що об’єднує функції цифрового осцилографа, мультиметра і генератора сигналів в одному пристрої, має 4,3-дюймовий кольоровий сенсорний екран, показання на якому чіткіші, а кольори більш насичені.
– Генератор сигналів: прилад оснащений вбудованим функціональним генератором сигналів DDS, він може виводити 12 типів функціональних сигналів з максимальною вихідною частотою 10 МГц для всіх сигналів і кроком 1 Гц. Вихідна частота, амплітуда й робочий цикл регулюються. 12 форм сигналу: синусоїдальна хвиля, прямокутна хвиля, пилкоподібна хвиля, напівхвиля, повна хвиля, позитивна ступінчаста хвиля, негативна ступінчаста хвиля, сигнал постійного струму, експоненціальне наростання, експоненціальне падіння, багатоканальний аудіосигнал і синхроімпульс.

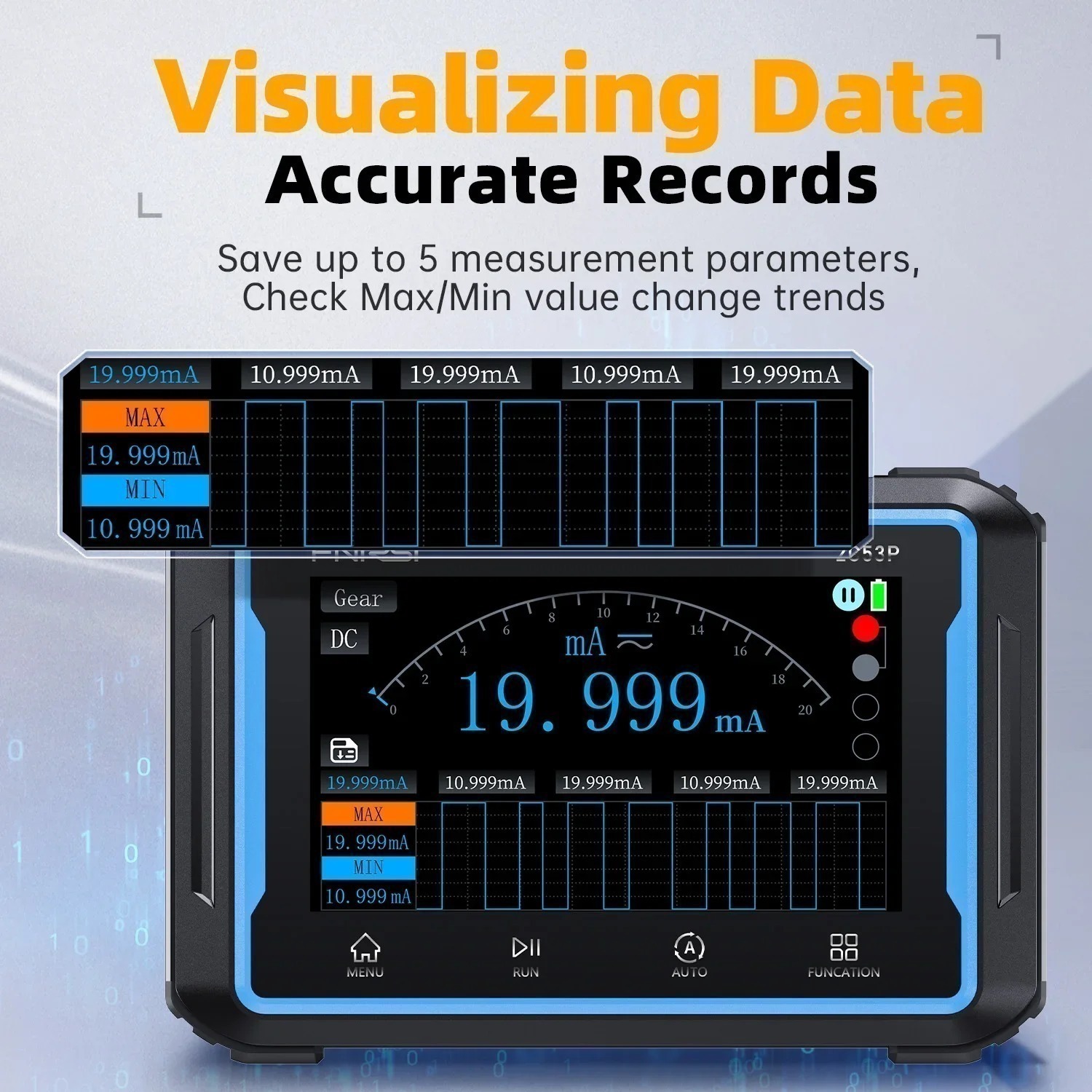

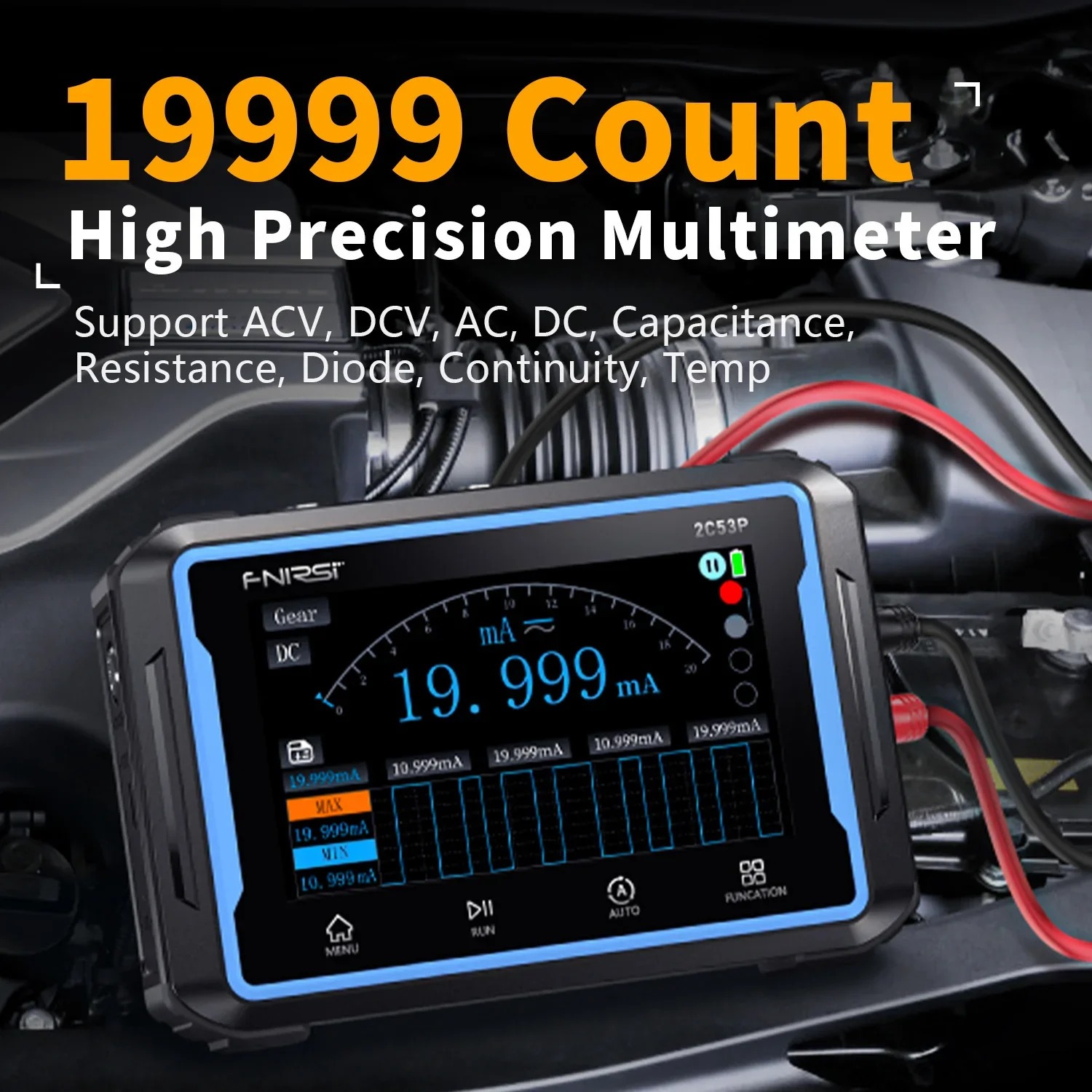

– Високоточний мультиметр: вбудований середньоквадратичний мультиметр, що підтримує швидке програмне калібрування. Він дає змогу вимірювати постійну/змінну напругу, силу постійного/змінного струму, опір, ємність, температуру, має тест напівпровідників (діодів і транзисторів), а також перевірку цілісності ланцюга (продзвонку). Під час вимірювання низької напруги/опору/прозвонки функції осцилографа й мультиметра можна використовувати одночасно.
– Функція цифрового осцилографа: осцилограф використовує апаратну архітектуру FPGA + MCU + ADC, фіксуючи деталі форми сигналу без втрат. Частота дискретизації в реальному часі 250 Мс/с, смуга пропускання 50 МГц, вбудований модуль захисту від високої напруги, максимальна підтримувана вимірювана напруга ±400 В. Оснащений повною функцією тригера (автоматичний, одиночний, нормальний) і має ефективне автоматичне регулювання. Виміряну форму сигналу можна відобразити без складного налаштування. Підтримує збереження знімків екрана сигналів, експорт зображень на комп’ютер для вторинного аналізу сигналів.
– Інтелектуальний захист: повноцінний захист від перевантаження, вбудований інтелектуальний чип проти перегорання й подвійні керамічні запобіжники для запобігання неправильного використання роблять його максимально безпечним.
– Широке застосування: він може легко виконувати вимірювання в різних галузях і широко використовується при тестуванні та налагодженні електронних схем, усуненні несправностей і ремонті різних електронних пристроїв.
Технічні характеристики:
– Назва: осцилограф-мультиметр 3 в 1 FNIRSI 2C53P.
– Мова інтерфейсу: багатомовна (присутня російська).
– Матеріал: АБС + силікон.
– Джерело живлення: вбудована літієва батарея ємністю 4000 мАг.
– Екран: кольоровий сенсорний 4,3 дюйма, 480*272 пікселів захищенний загартованим склом.
– Інтерфейс зарядки: Type-C 5 В, 2 А.
– Розміри: 145x98x35 мм.
– Вага: 360 г.
Осцилограф:
– Частота дискретизації в реальному часі: 250 Мс/с.
– Аналогова смуга пропускання: 50 МГц.
– Канали: два.
– Пам’ять: 64Кб.
– Вхідний опір: 1 МОм.
– Діапазон часової розгортки: 10 нс/діл – 10 с/діл.
– Вертикальна чутливість: 10 мВ/діл – 10 В/діл.
– Вертикальна роздільна здатність 8 біт.
– Максимальна вимірювана напруга: ±400 В.
– Зонд: 1x/10x.
– Обмеження смуги пропускання: підтримка обмеження в 20 МГц.
– Режим тригера: АВТО/Нормальний/Одиночний.
– Тип тригера: наростаючий фронт, спадаючий фронт.
– Діапазон рівня тригера: 8 комірок (позитивний/негативний).

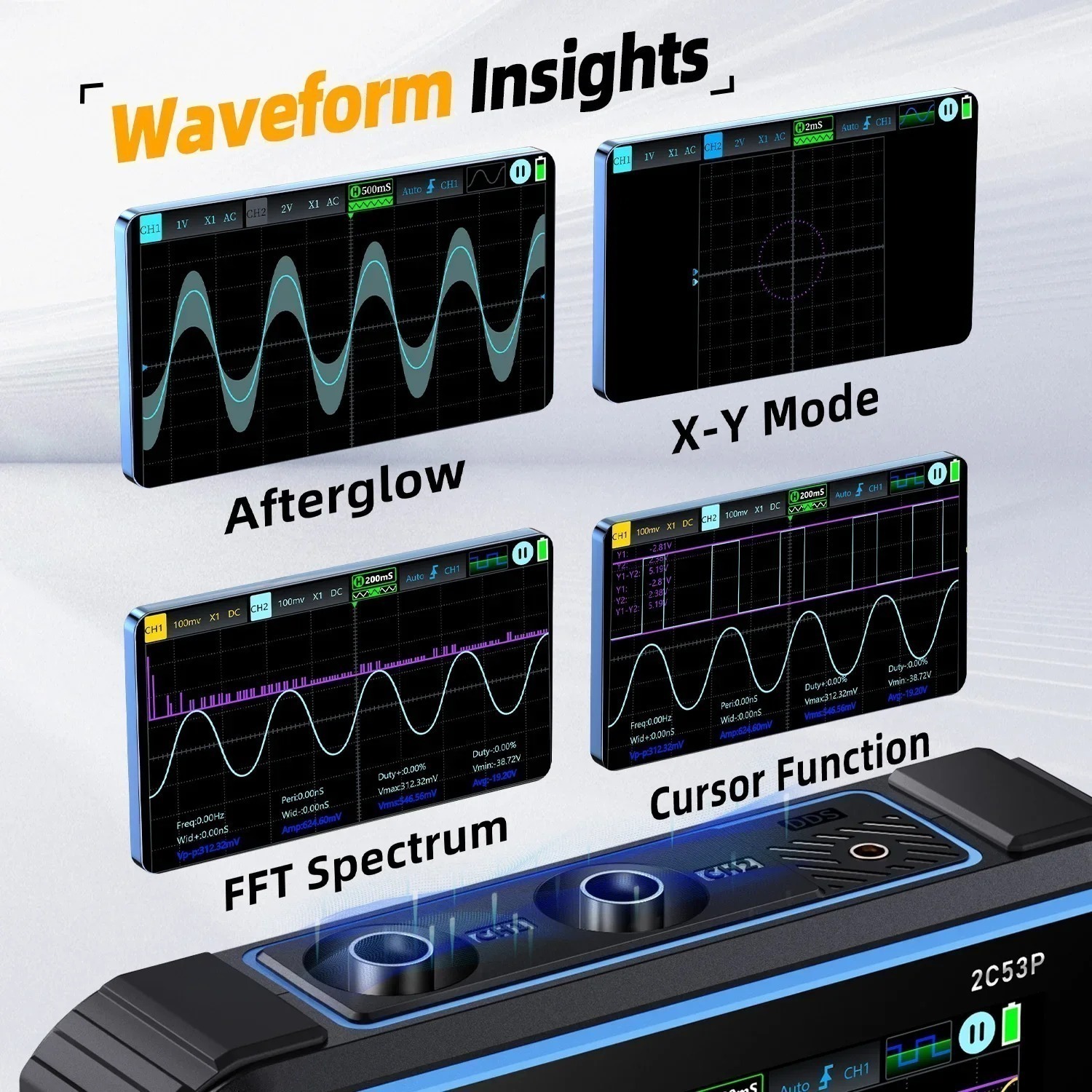

– Режим відображення форми хвилі: XY/YT/Прокрутка.
– Метод вимірювання: змінний/постійний струм.
– Виміряні дані: період, частота, пікове значення, максимальне значення, мінімальне значення, середнє значення, ефективне значення, амплітуда, робочий цикл, ширина імпульсу.
– Математичні обчислення: 1+2, 1-2, 1*2, 1/2, -1, -2, |1|, |2|, БПФ.
– Збереження знімку екрана форми хвилі: Так.
– Експорт зображень форми хвилі до комп’ютера: Так.
Функціональний генератор сигналів:
– Канал: один.
– Частота: 0-10 МГц (синусоїдальна хвиля: 10 МГц, інші форми хвилі 5 МГц).
– Амплітуда: 0,1 В-3,0 В.
– Коефіцієнт заповнення прямокутної хвилі: 0-100%.
– Тип сигналу: синусоїдальна хвиля, прямокутна хвиля, пилкоподібна хвиля, напівхвиля, повна хвиля, позитивна ступінчаста хвиля, негативна ступінчаста хвиля, сигнал постійного струму, експоненціальне наростання, експоненціальне падіння, багатоканальний аудіосигнал і синхроімпульс.
Мультиметр:
– Напруга постійного струму: 1,9999 В/19,999 В/199,99 В/1000,0 В.
– Напруга змінного струму: 1,9999 В/19,999 В/199,99 В/750,0 В.
– Сила постійного струму: 19,999 мА/199,99 мА/1,9999 А/9,999 А.
– Сила змінного струму: 19,999 мА/199,99 мА/1,9999 А/9,999 А.
– Опір: 19,999 МОм/1,9999 МОм/199,99 КОм/19,999 КОм/1,9999 КОм/199,99 Ом.
– Ємність: 999,9 мкФ/99,99 мкФ/9,999 мкФ/999,9 нФ/99,99 нФ/9,999 нФ/9,999 мФ/99,99 мФ.
– Температура: (-55~1300℃)/(-67~2372℉).
– Діод: Так.
– Тест на безперервність: Так.

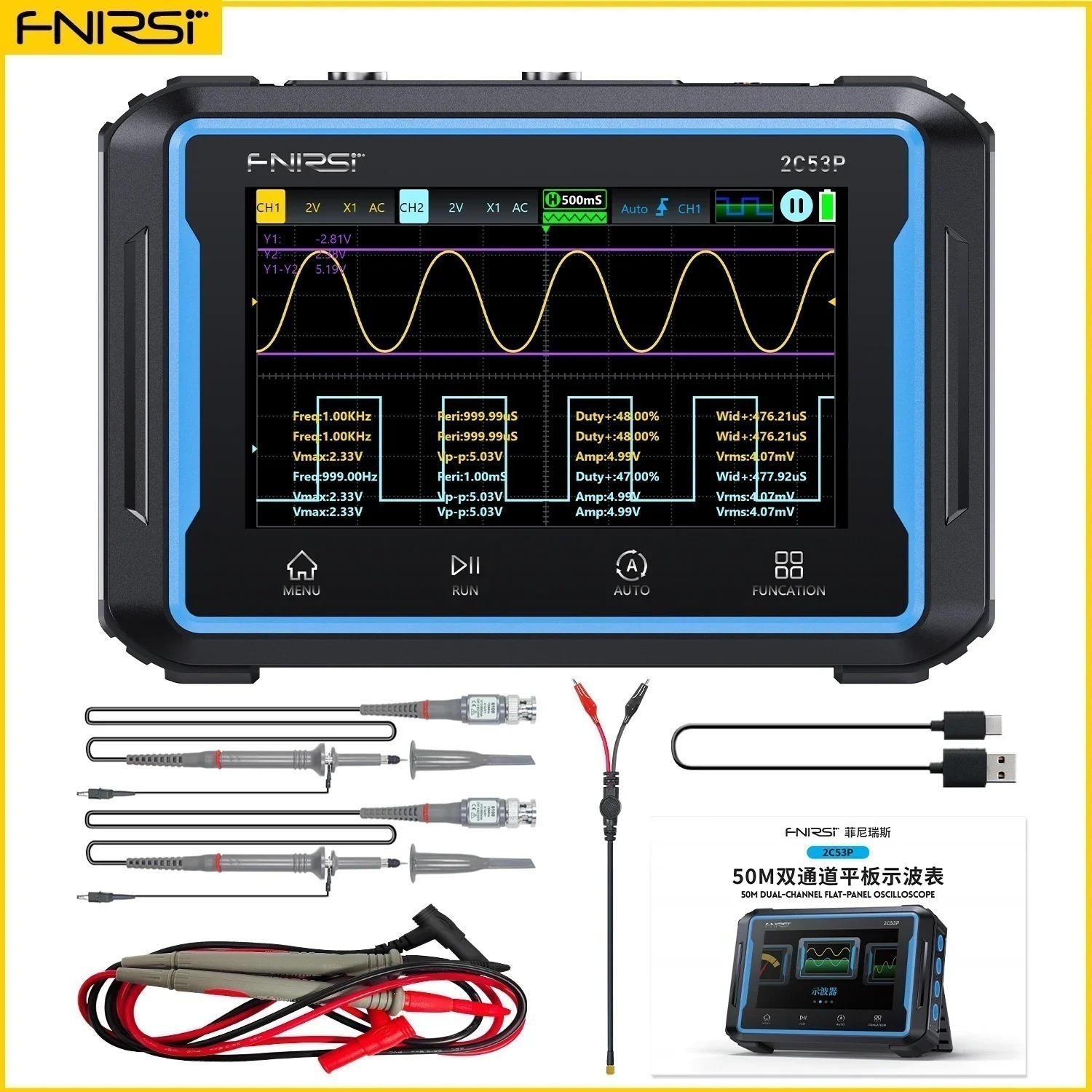

У комплекті:
1. 2C53P (2-канальний сенсорний осцилограф-мультиметр 3 в 1) *1.
2. Щуп P6100 *2.
3. Щуп мультиметра *2.
4. Щуп із затискачем типу «крокодил» *1.
5. Кабель передачі даних *1.
6. Посібник користувача *1.
7. Чохол для зберігання.
