Електронне навантаження DL24MP-150W 200V 25A (Atorch) без Battery BOX Atorch

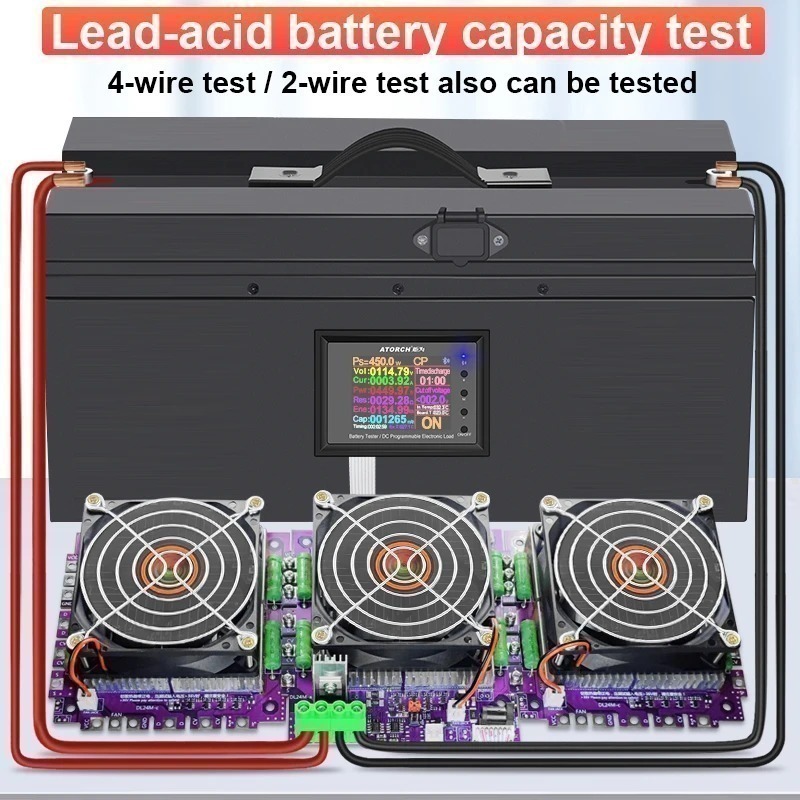

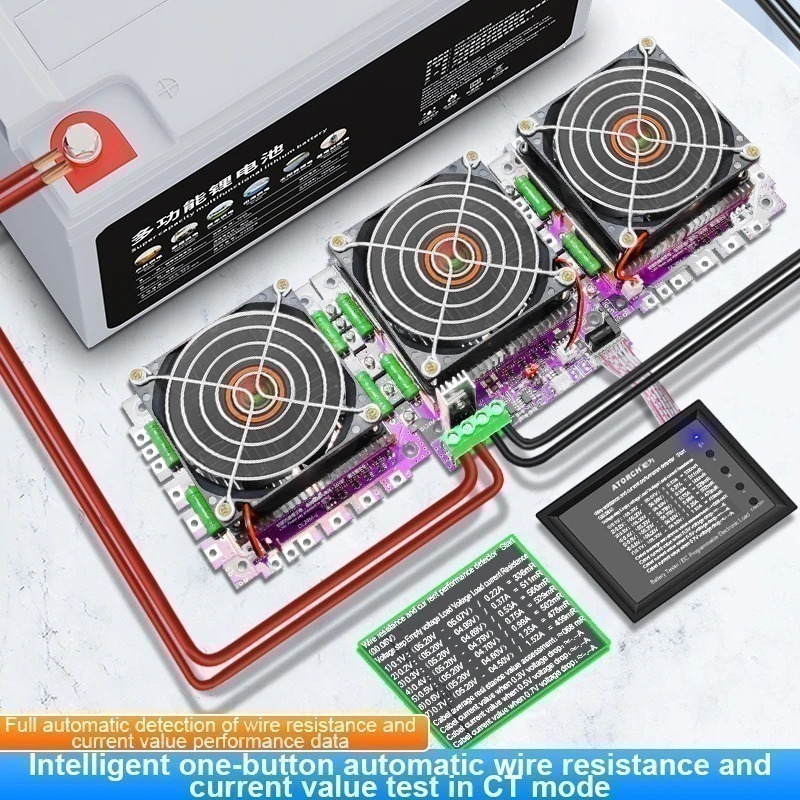

Електронне навантаження постійного струму Atorch DL24MP , потужність 150 Вт, 200 В, 20 А, тестування здатності навантаження блоків живлення, зарядних пристроїв, розрядної ємності акумуляторів, в комплект входить тримач для акумуляторів. Програмне забезпечення для ПК, Android, IOS, зв’язок через Blutouch. Конструктивно навантаження виконане у вигляді модульної конструкції, складається з силового модуля потужність 150 Ватт та модуля управління з дисплеєм. Потужність навантаження може бути збільшена шляхом купівлі та додавання силових модулів. Кожен такий модуль має потужність 150 Ватів. Навантаження підтримує чотирипровідне підключення для виключення впливу проводів, за допомогою яких йде підключення джерела струму, чим досягається більш точні вимірювання.

Електронне навантаження комплектується платою для підключення джерел з USB виходами, що дозволяє тестувати зарядні пристрої смартфонів, планшетів, а також перевіряти якість кабелів USB. Варіанти з’єднання mini USB, micro USB, Type-C.

Технічні характеристики

• Випробувальна напруга: 2~200 Вольт
• Робочий струм: 3 мА~20 Ампер
• DL24MP Потужність розряду: Напруга * Струм < 150 Вт (фактичний робочий струм обмежений максимальною потужністю, встановіть струм відповідно до формули потужності)

Навантаження може працювати у шести режимах CC, CV, CP та CR, BRT та PT:

• CC (Constant Current) стабілізація струму
• CV (Constant Voltage) стабілізація напруги, навантаження не дає напруги піднятися вище встановленого значення шляхом збільшення струму.
• CP (CW) або Constant Power, стабілізація потужності, пристрій варіює струм так, щоб споживалася встановлена потужність.
• CR (Constant Resistance) – стабільний опір, автоматична зміна струму навантаження залежно від вхідної напруги.
• BRT (Battery Resistance Tester) – тест внутрішнього опору батареї, є два режими, маленька та велика батарея. У цьому режимі контролер поступово піднімає струм навантаження і одночасно вимірює опір за різних струмів.
• PT (Power Tester) – тест блоків живлення, режим у якому поступово збільшується струм навантаження з одночасним контролем вихідної напруги.

Характеристики електронного навантаження DL24MP

• Параметри вимірювань, що відображаються вхідна напруга, струм і потужність, еквівалентний опір навантаження, споживана потужність (Втч), ємність (мАч)
• Діапазон вимірювання напруги 2 – 200 В
• Роздільна здатність напруги 0,05 В
• Діапазон вимірювання струму 0,2 – 20 А
• Роздільна здатність струму 0,01 А
• Діапазон вимірювання ємності 0 – 999,999 Аг
• Дозвіл ємності 0,01 Ач
• Діапазон вимірювання потужності 0 – 150 Вт
• Дозвіл потужності 0,01 Вт
• Діапазон виміру опору 0,01 – 9999,99 Ом
• Діапазон вимірювання ємності 0 – 99999 мАг
• Розрядна потужність до 999 Вт
• Час оновлення > 500 мс/раз
• Режими роботи під час розряду CC (постійний струм), CV (постійна напруга), CR (постійний опір), CP (постійна потужність), BRT та PT
• Функція обнулення накопичувальних лічильників є
• Функція встановлення таймера обмеження часу роботи є
• Функція калібрування напруги та струму є

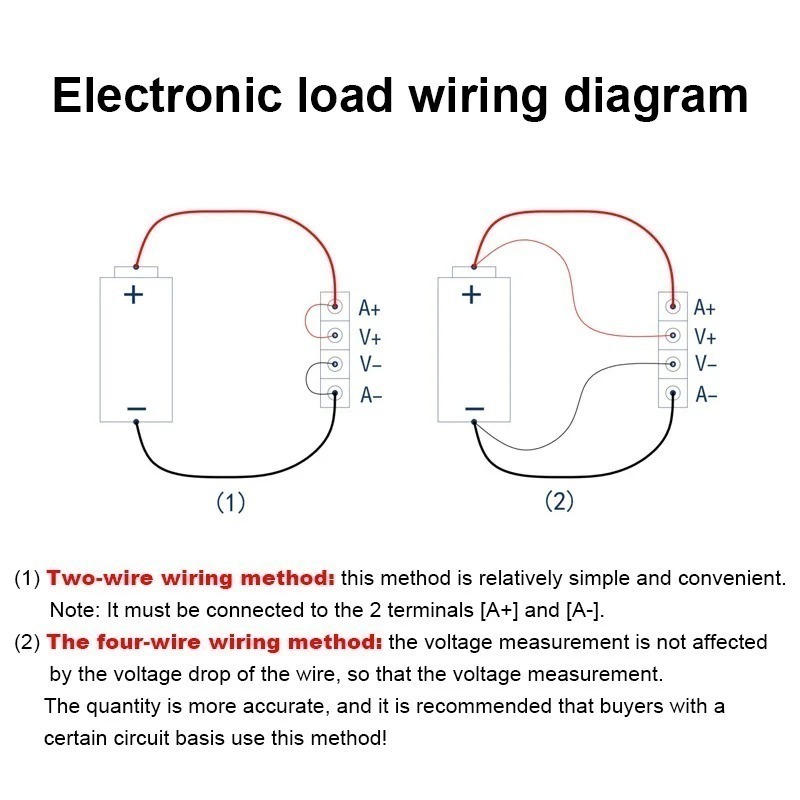

• Схема підключення 2-провідна, 4-провідна
  Захист від навантаження по струму (> 31 А), навантаження за потужністю (> 155 Вт), перегріву (> 100°C)

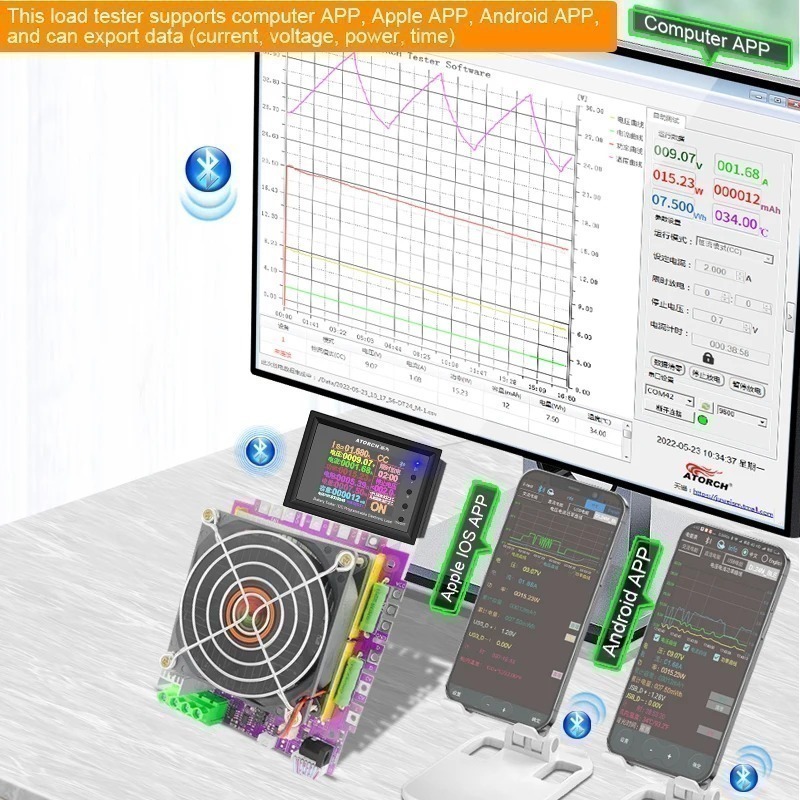

• Бездротове підключення Bluetooth до мобільних пристроїв ОС Android та IOS
• Мобільний додаток U Meter, E Meter

Pагальні характеристики

• Дисплей 2,4-дюймовий LCD дисплей
• живлення DC 12 В/1 А
• Інтерфейс Micro USB, Mini USB, USB Type – C, DC 5.5 В, NTC
• Робоча температура -10℃ ~ 60℃
• Габарити 160 x 110 мм
• Вага 500 г

Комплектація

• електронне навантаження JUWEI ATORCH DL24MP – 1 шт,
• адаптер живлення – 1 шт
• USB кабель – 1 шт
• плата адаптера – 1 шт
• термопара – 1 шт
• затискачі-крокодили – 1 комплект
• тримач для акумуляторів JUWEI ATORCH – 1 шт.

Короткочасне натискання кнопки “On/OFF” (“ВКЛ/ВЫКЛ”) включає або вимикає навантаження.

Тривале натискання кнопок +/- одночасно – очищення всіх накопичених даних, таких як поточна ємність, час роботи від батареї і т.д.

Натисніть і утримуйте кнопку «M», режим роботи почне блимати, потім натисніть кнопку «+/-», щоб вибрати режим роботи (CC/CV/CR/CP/BRT/PT).

При включенні на короткий час висвічується логотип виробника і пристрій переходить у режим основного екрана, на який виводиться:

1. Режим роботи та встановлене значення
2. Вхідна напруга
3. Струм навантаження
4. Потужність навантаження
5. Еквівалентний опір навантаження
6. Споживана потужність у Втч
7. Пройдена ємність у мАг
8. Час роботи з моменту обнулення лічильника та температура зовнішнього термодатчика
9. Таймер обмеження часу роботи
10. Поріг відключення мінімальної напруги, 0.0 при роботі без обмеження і далі від 0.7 вольта.
11. Температура внутрішнього термодатчика
12. Еквівалентний внутрішній опір джерела
13. Стан навантаження, увімкнена/вимкнена.
