FNIRSI DPOS350P – портативний осцилограф (2 канали х 350 МГц, виборка 1 ГГц), з вбудованим генератором 50МГц, фінкціями аналізатора спектру та анализатора частотних характеристики.DPOS350P – професійний 4-в-1 прилад для аналізу сигналів (осцилограф, генератор, спектроаналізатор, аналізатор частотних характеристик)
DPOS350P — це компактний і багатофункціональний пристрій, який об’єднує:
🔹 2-канальний цифровий осцилограф із частотою дискретизації 1 ГГц і аналоговою смугою пропускання 350 МГц
🔹 Генератор сигналів до 50 МГц
🔹 Аналізатор спектру в діапазоні 200 кГц – 350 МГц
🔹 Аналізатор частотної характеристики до 50 МГц
Завдяки надвисокій частоті оновлення сигналу пристрій чудово виявляє навіть рідкісні аномалії. Оснащений 7-дюймовим сенсорним дисплеєм високої роздільної здатності, підтримує кілька режимів вимірювання та інтелектуальний запуск.
DPOS350P — це точний і надійний інструмент для роботи в лабораторії, на виробництві чи в сервісному центрі. Ідеально підходить для професійного тестування, досліджень та контролю якості.
Характерні особливості осцилографа FNIRSI DPOS350P:
- 4-в-1: все, що потрібно в одному пристрої
Осцилограф 350 МГц, генератор сигналів 50 МГц, спектроаналізатор (200 кГц – 350 МГц) і аналізатор частотних характеристик — потужний набір інструментів для будь-яких задач. - Точне захоплення сигналу
Частота дискретизації 1 ГГц, ширина смуги до 350 МГц і частота оновлення до 50 000 wfm/s — дозволяє виявляти навіть найменші відхилення та рідкісні аномалії. - Яскравий 7″ сенсорний дисплей
IPS-екран з роздільною здатністю 1024×600 забезпечує чітке зображення осцилограм та зручну навігацію. - Гнучкий генератор сигналів
Вбудований генератор 50 МГц підтримує 14 стандартних і користувацькі форми хвиль — чудово підходить для тестування та моделювання. - Надійність і безпека
Захист від перенапруги до 400 В + підтримка швидкої зарядки QC 18W — зарядка за 2 години, стабільна автономна робота. - Збереження та передача даних
Підтримка до 500 сигналів і 90 знімків. Зручний експорт через USB — ідеально для аналізу та створення звітів.
Технічні характеристики портативного осцилографа FNIRSI DPOS350P:
- Канал: двоканальний
- Загасання зонда: 1X / 10X / 100X
- Фонова сітка: відобразити / приховати
- Смуга пропускання: 350 МГц
- Обмеження пропускної здатності обладнання: 150M / 20M
- Рух хвилі: грубе налаштування / точне налаштування
- Час наростання: 1нс

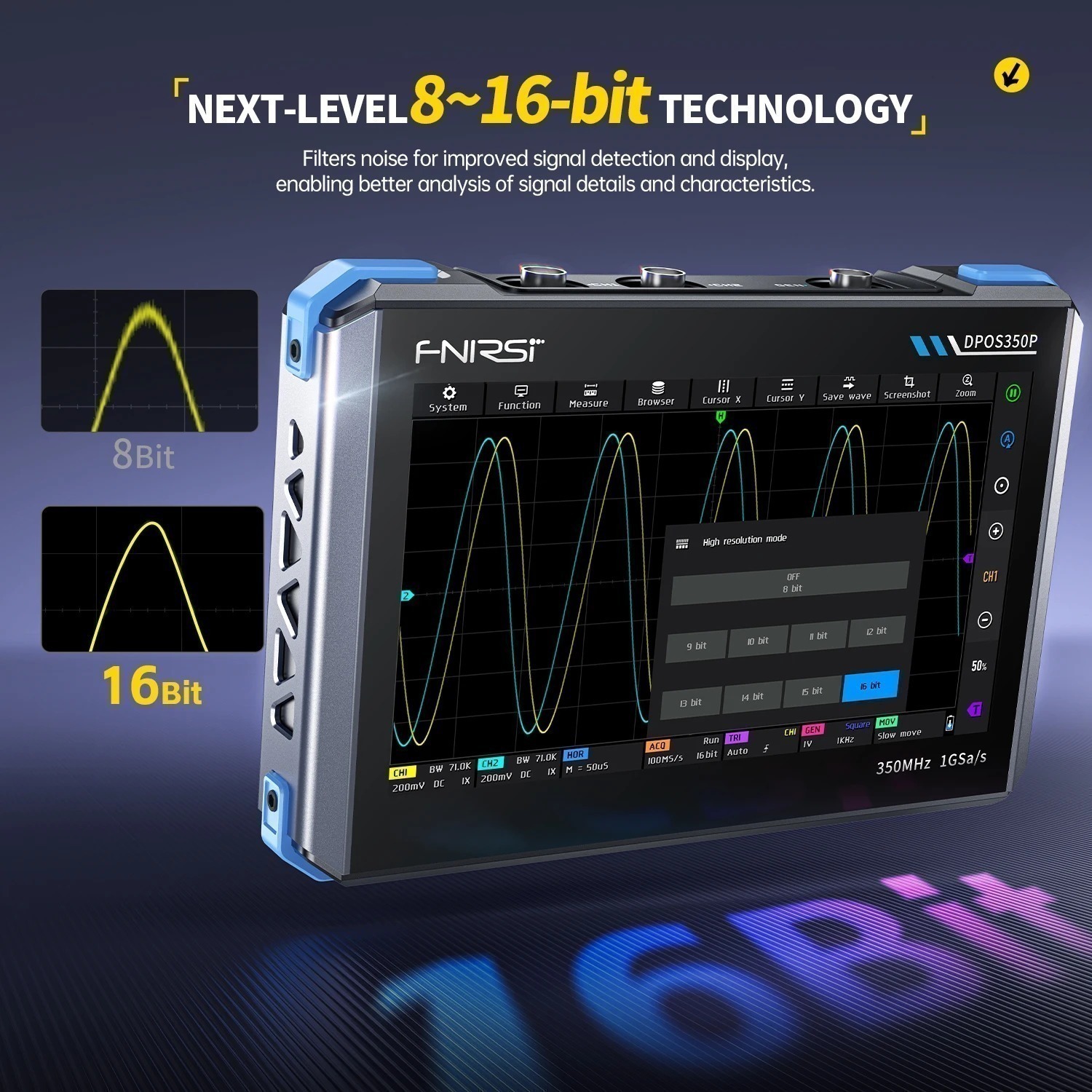

- Режим високої роздільної здатності: 8-16 біт
- Захист від перенапруги: витримує напругу 400В
- Максимальна частота дискретизації: 1GSa/s
- Вимірювання параметрів: 12 видів
- Яскравість хвилі: регульована
- Глибина пам’яті: 60Kpts
- Вимірювання курсором: час, період, частота, рівень, напруга
- Функція FFT: підтримка
- Вхідний опір: 1MΩ / 14PF
- Виявлення тригера: цифровий тригер

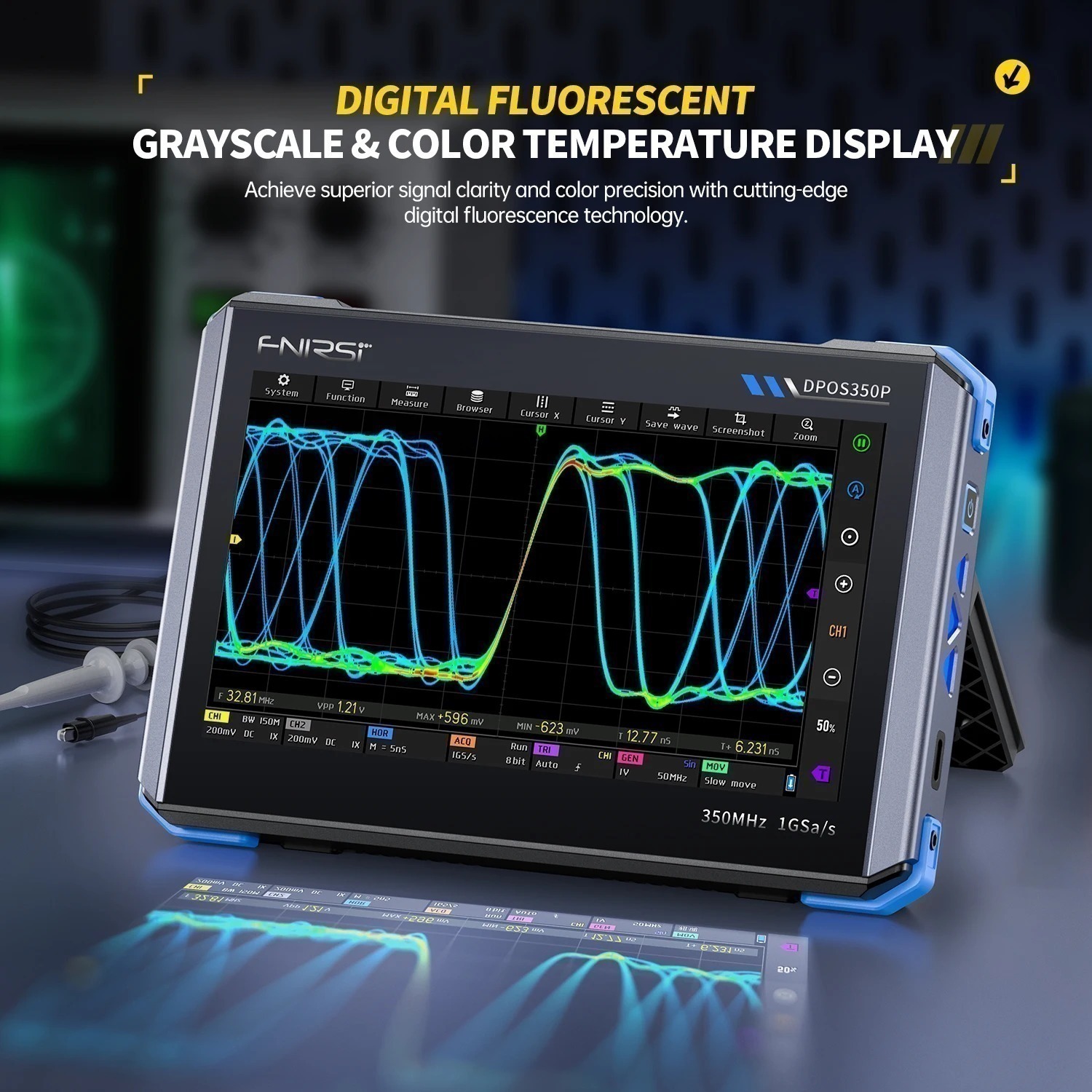

- Цифрова флуоресценція: підтримка
- Діапазон часової розгортки: 5 нс/діл. ~ 50 с/діл.
- Тригерній канал: CH1 / CH2
- Дисплей колірної температури: підтримка
- Режим тригера: Авто / Одиночний / Нормальний
- Режим X-Y: підтримка
- Вертикальна чутливість: 2 мВ/діл ~ 20 В/діл (1X)
- Край тригера: наростаючий / спадаючий фронт
- База часу ZOOM: підтримка
- Придушення тригера: L1 ~ L3
- Автоматичне регулювання однією клавішею: підтримка
- Точність постійного струму: ±2%
- Рівень запуску: ручний / автоматичний 10% ~ 90%
- Повернення до нуля однією клавішею: підтримка
- Точність часу: ±0,01%
- Зберігання скріншотів: 90 зображень
- Браузер даних: підтримка
- Вхідний зв’язок: DC / AC
- Зберігання сигналів: 500 груп
Генератор сигналів
- Типи сигналу: 14 стандартних функцій + записана форма сигналу
- Робочий цикл: 0,1% – 99,9%
- Частота: 0 ~ 50 МГц (лише синусоїда, інші форми сигналу до 10M/5M/3M)
- Амплітуда: 0 ~ 5VPP
- Зсув: -2,5 В ~ +2,5 В
- Роздільна здатність по частоті: 1 Гц
- Роздільна здатність по амплітуді: 1 мВ
- Роздільна здатність зсуву: 1 мВ
- Роздільна здатність робочого циклу: 0,1%
- Настроювана форма захопленого сигналу: 500 груп

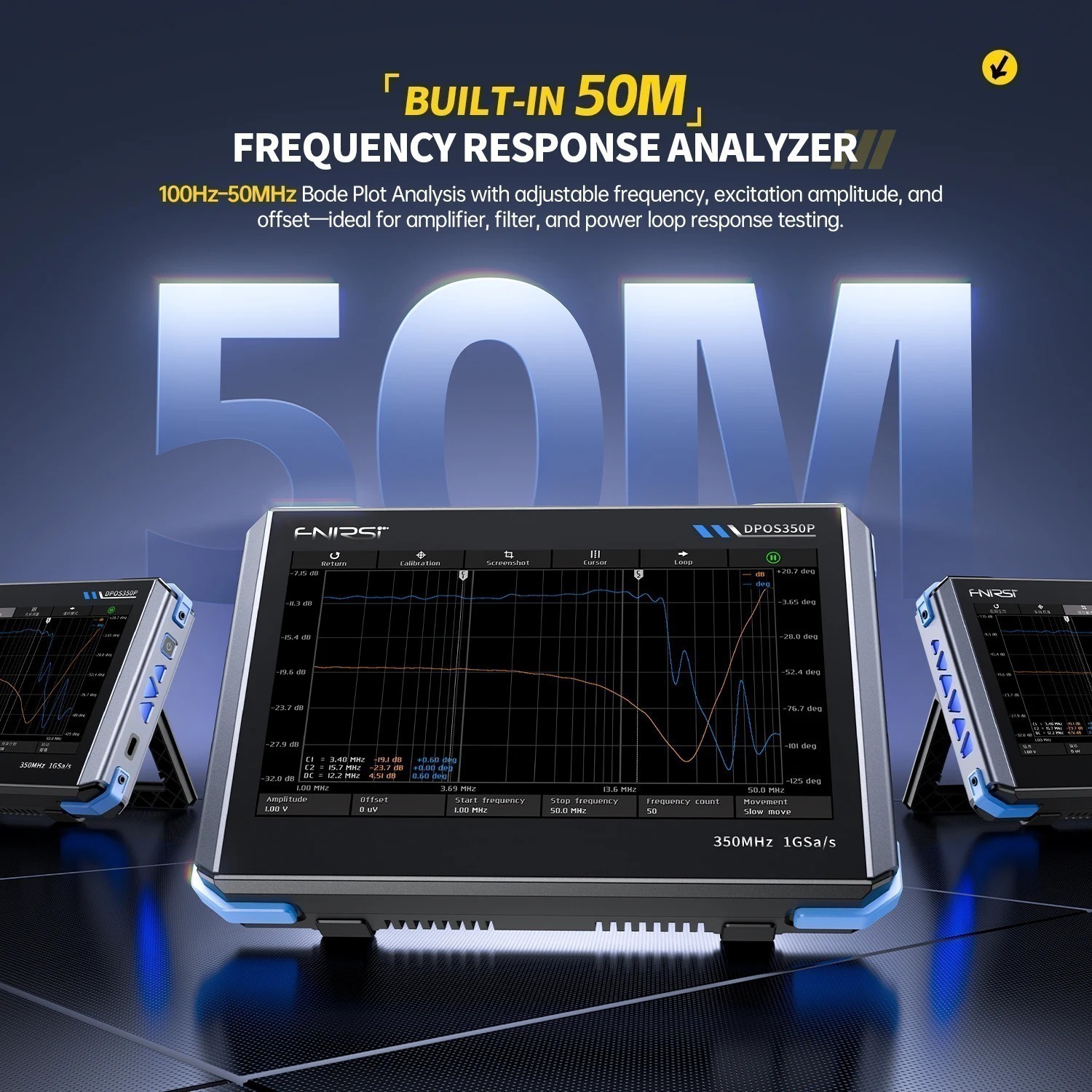

АЧХ аналізатор
- Частота сигналу збудження: 100 Гц ~ 50 МГц
- Амплітуда сигналу збудження: 0 ~ 5VPP
- Зсув сигналу збудження: -2,5 В ~ +2,5 В
- Кількість частот збудження: 20 ~ 500
- Вимірювання курсором: частота / посилення / фаза
- Режим роботи: одноразовий / циклічний
- Калібрування системи: підтримка
Аналізатор спектру
- Метод перетворення: ШПФ
- Довжина FFT: 4K ~ 32K
- Діапазон частот: 200 кГц ~ 350 МГц
- Діапазон рівнів: -60 дБмВ ~ +260 дБмВ
- Вимірювання курсором: частота / амплітуда
- Параметр маркування: максимальна гармоніка енергії
- Водоспадна діаграма: підтримка
- Тривимірна діаграма водоспаду: підтримка
- Автоматичне регулювання: підтримка
- Калібрування системи: підтримка
Автоматичне налаштування сигналу
Вбудований інтелектуальний алгоритм автоматичного налаштування дозволяє миттєво встановити оптимальні параметри для точного аналізу осцилограм — економія часу без втрати якості.
Функція ZOOM (масштабування)
Дає змогу детально дослідити будь-яку ділянку сигналу у виділеному часовому інтервалі. Ідеально підходить для виявлення дрібних деталей та аномалій.
Апаратне обмеження смуги пропускання 150/20 МГц
Знижує вплив високочастотних завад і гармонік, покращуючи точність аналізу сигналів.
Низький рівень шумів
Завдяки ефективному екрануванню пристрій забезпечує якісне вимірювання навіть слабких сигналів — від 2 мВ/діл по всій смузі до 350 МГц.
Адаптивне шумозаглушення високих частот
Спеціальний алгоритм приглушення шумів під час захоплення сигналу дозволяє отримувати стабільне й чисте зображення осцилограми навіть при складних умовах.
Режим LTBF (Long Time Buffer Frame)
Призначений для тривалого аналізу повільних процесів, як-от заряд/розряд акумуляторів, зміна температури, повільні аналогові коливання. Ідеально для наукових досліджень і тестування енергетичних систем.
Функція ZOOM
забезпечує детальний аналіз в виділеному часовому інтервалі.
БПФ (FFT)-спектральний аналіз
Швидкий та інтуітивно зрозумілий інструмент для аналізу сигналів в частотній області.
Ручне керування курсорами
Забезпечує зручне та інформативне застосування інструменту вимірювання часовіх та амплітудних значень, особливо в зашумлених сигналах, де автоматичне вимірювання ускладнене.
Режим фигур Лісажу
Важливий інструмент для аналізу фазових змін, частоти та амплітуди. Особливістью осцилографа є ефект фосфорного післясвічення.
Зручність в збереженні та перегляду результатів досліджень
– споряджений 1 Гб памяті для збереження до 90 зображень, або 500 осцилограм для подальшого аналізу.
Стандартна комплектація осцилографа FNIRSI DPOS350P:
- Портативний осцилограф FNIRSI DPOS350P — 1 шт.
- Щуп 350 МГц BNC (ділення 1:1 / 1:10) – 2 шт.
- Зарядний пристрій QC18W – 1 шт.
- Кабель ”крокодил” – 1 шт.
- Кабель USB – 1 шт.
- Керівництво користувача – 1 екз.
