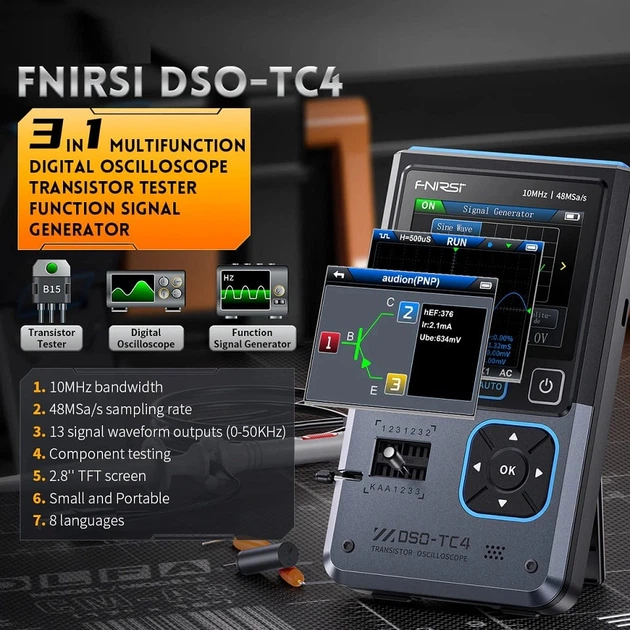

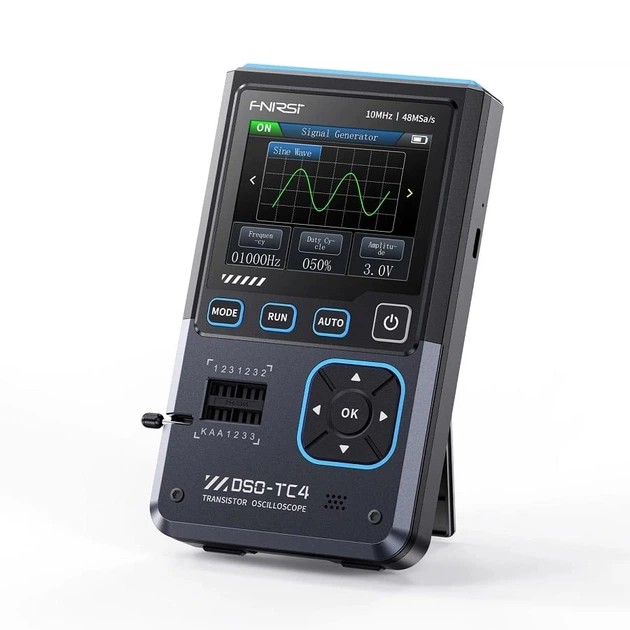

FNIRSI DSO-TC4 — це компактний і портативний осцилограф із цифровою обробкою сигналів, генератор сигналів і багатофункціональний тестер компонентів. Цей прилад має інтуїтивно зрозумілий інтерфейс і можливість під’єднання до комп’ютера для аналізу даних. Інформація виводиться на кольоровий TFT-дисплей із діагоналлю 2,8 дюйма, а живиться прилад від вбудованого акумулятора 3,7 В 1500 мАгод. Fnirsi DSO-TC4 призначений для технічного обслуговування, ремонту та розробок, пропонуючи широкий набір можливостей в одному пристрої. Завдяки компактному розміру, легкій вазі та портативності FNIRSI DSO-TC4 є зручним інструментом для діагностики та налагодження в лабораторних і польових умовах.
Особливості:

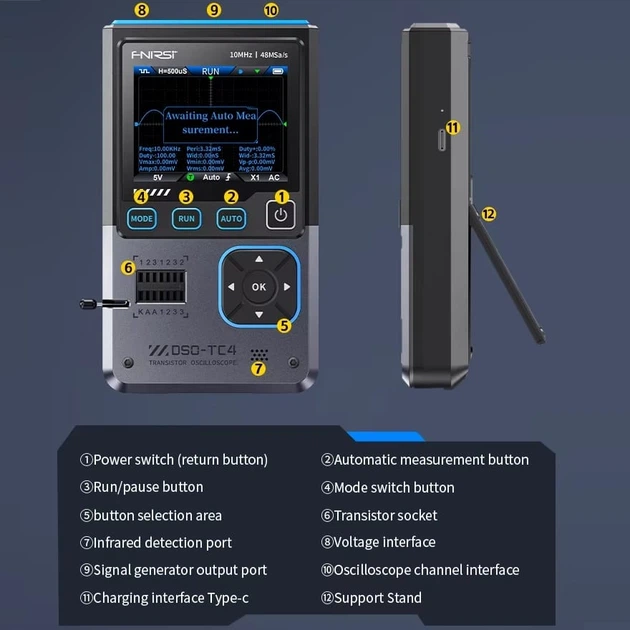

- Зовнішній вигляд, керування й режими роботи. Розмір корпусу 14 х 9 сантиметрів за товщини 3 сантиметри. Матеріал корпусу — пластик, комбінований. Використовується екран із діагоналлю 2.8 дюйма. У меню передбачено 8 мов, включно з російською. Клавіатура прогумована та зміщена ближче до правої частини приладу. Також є додаткова низка клавіш під дисплеєм, який відповідає за роботу в режимі осцилографа. Стартове меню пропонує кілька основних режимів: режим транзистор-тестера, режим осцилографа, режим генератора, а також меню з додатковими інструментами.
- ZIF-сокет для компонентів. У FNIRSI DSO-TC4 використовується широка панель ZIF-сокета, конектора, призначений для встановлення компонентів із мінімальним тиском притискання. Для встановлення треба підняти притискання вгору, а перед початком вимірювання опустити притискання в робоче положення. Для притиску сокета передбачена проріз на бічній грані корпусу. Є і можливість оцінки параметрів компонентів за допомогою виносних щупів. У такому разі самі щупи під’єднуються до сокета. Зручно проводити обміри великогабаритних або нестандартних компонентів.

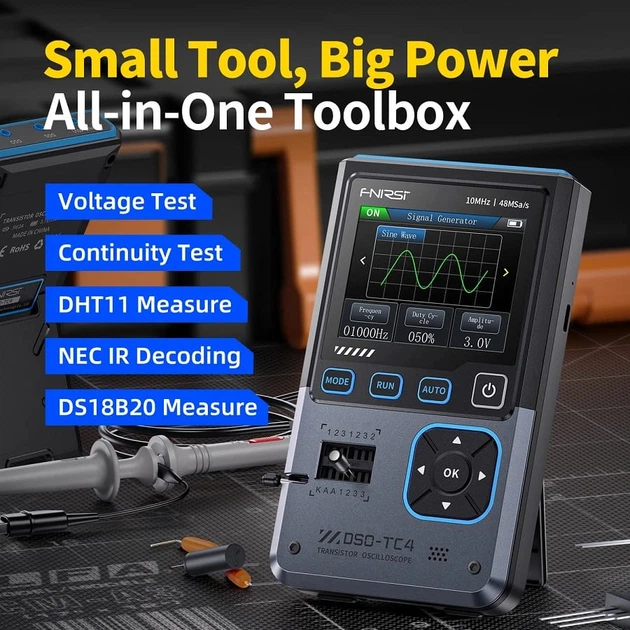

- Вимірювання. У розділі Toolbox є додаткові інструменти (режими) для вимірювань. Наприклад, тести датчиків вологості, температури, а також продзвін: на обрив, діодів, стабілізронів тощо.
- Робота ІЧ-декодера. Одним із додаткових режимів роботи цього приладу є перевірка ІЧ-сигналів від бездротових пультів. Підтримується кодування NEC, самі сигнали відбиваються на дисплеї. Також зображається декодована команда в шістнадцятероречному коді.
- Передбачений генератор сигналів різної форми. Робочі межі: до 50 кГц і до 3 вольтів по амплітуді. Є можливість модуляції (Square Wave Duty Cycle) сигналу. Усього передбачено тринадцять різновидів сигналів.

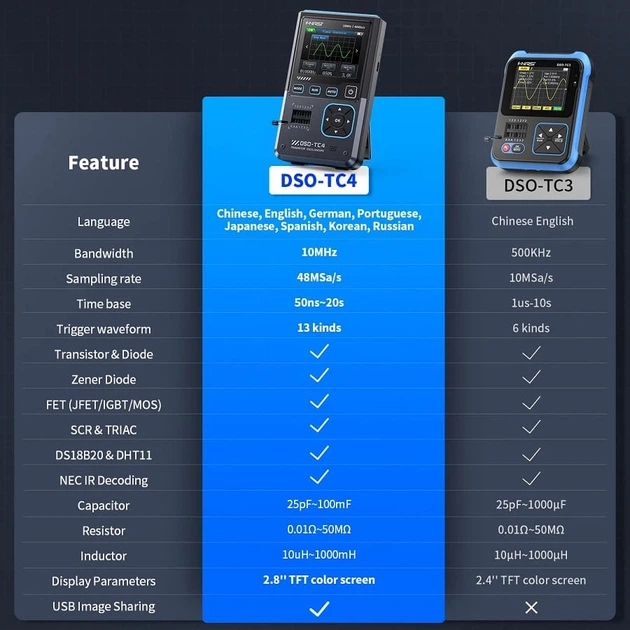

- Режим осцилографа. Кнопки запуску/установлення й автоматичної синхронізації сигналу виведені на панель. Ширша смугу пропускання, порівнюючи з попередньою моделлю: 10 МГц замість 500 кГц, а також швидший АЦП (48 мегавибірок за секунду). Доступні режими вимірювань: від 50 наносекунд до 20 секунд, розвертку можна зробити від 10 мВ до 10 В.
Характеристики:

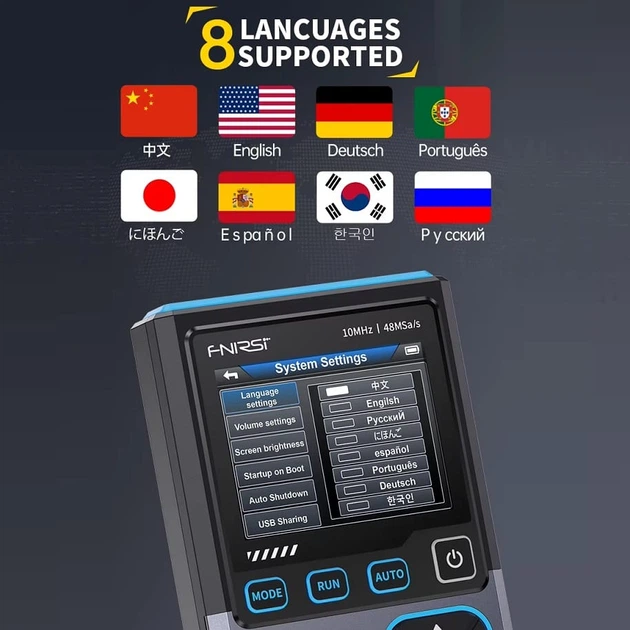

- Мови: 8, включно з російською та англійською
- Екран: 2,8-дюймовий кольоровий TFT-екран
- Підсвітка: регулювання яскравості
- Джерело живлення: TYPE-C (5 В/1 А)
- Акумулятор: 3,7 В/1500 мАгод
- Розмір: 90x142x27,5 мм.
- Вага: 186 г
- Матеріал корпусу: пластик
- Виробник: Китай
Осцилограф:
- Частота дискретизації в реальному часі: 48 мегамега вибірок/секунду
- Аналогова смуга пропускання: 10 МГц
- Вхідний опір: 1 МОм
- Режим зв’язку: змінний/постійний струм
- Діапазон випробувальної напруги: 1 зонд: 80 В палітурці (+40 В)
- Зонд 10: 800 Vpp (+400 В)
- Вертикальна чутливість: 10 мВ/діл ~ 10 В/діапазон X1)
- Вертикальне зміщення: регулюється за допомогою індикації
- Базовий діапазон часу: 50 нс ~ 20 с
- Режим тригера: автоматичний/нормальний/одинковий
- Тип тригера: нарослий край, край, що спадає
- Рівень тригера: регулюється за допомогою індикації
- Заморожування форми сигналу: Так (функція HOLD)
- Автоматичне вимірювання: Макс, Мін, Avg, RMS, Vpp, частота, цикл, робочий цикл

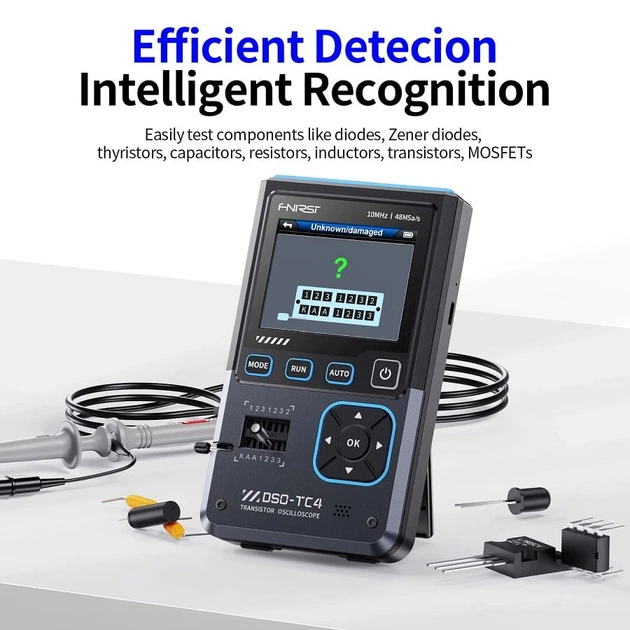

Вимірювач компонентів:
- Тест транзисторів: Підтримує
- Тест діода: пряме падіння напруги <5 В
- Тест стабіліттрового діода: 0,01 ~ 4,5 В
- Тест польового транзизора (FET): JFET, IGBT, MIOSTET
- Тест односпрямованого SCR: напруга спрацьовування <5 В, рівень закрива
- Двоспрямований тест SCR: струм спрацьовування <6 мА
- Тест конденсатора: 25pF~1000 мкФ
- Тест резистора: 0,01 Ом ~ 50 МОм
- Тест індуктора: 10 мкГн ~ 1000 мкГн
- Тест DS18B20: Да
- DHT11 Тест: Да
Генератор сигналів:
- Форма вихідного сигналу: Підтримує 13 виходів сигналів
- Частота сигнала: 0-50 кГц
- Робочий цикл прямокутної хвилі: 0-100%
- Амплітуда сигналу: 0,1 В-3,0 В

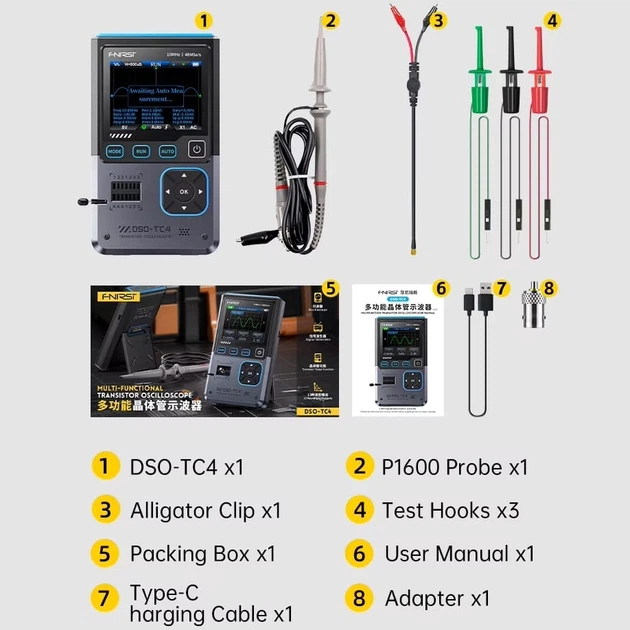

Комплектація
- FNIRSI DSO-TC4: 1 шт.
- Щуп для тестування компонентів: 3 шт.
- Щуп P6100: 1 шт.
- Затискач типу “крокодил”: 1 шт.
- Кабель живлення Type-C: 1 шт.
- Інструкція англійською: 1 шт.
- Пакувальна коробка: 1 шт.
