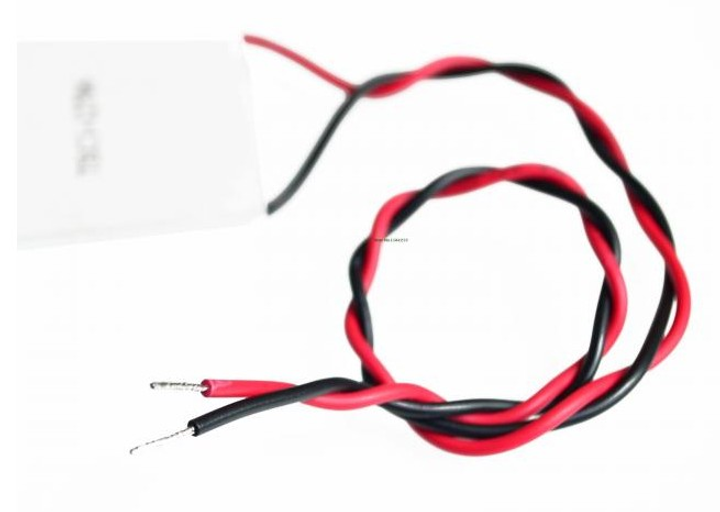

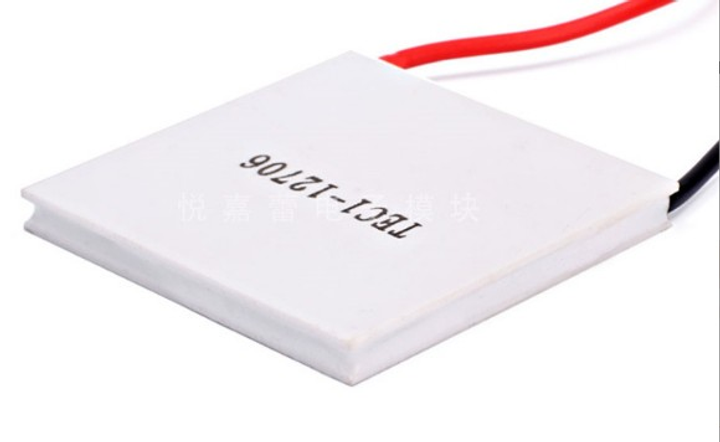

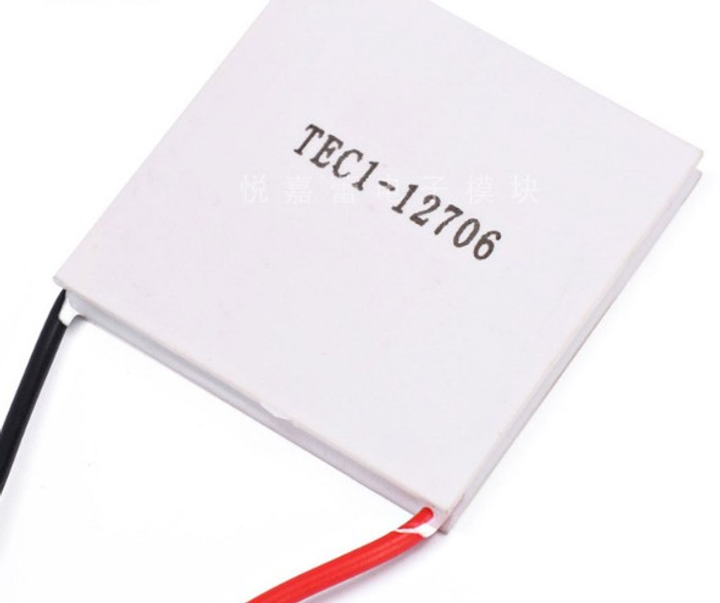

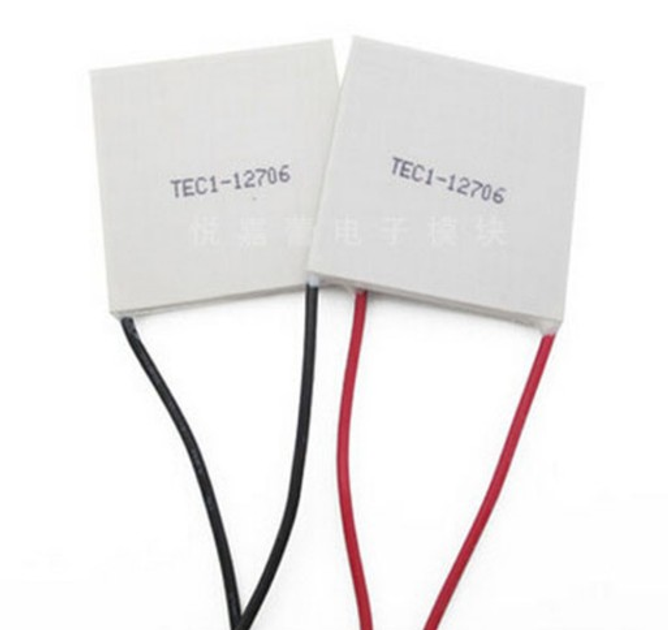

Термоелемент Пельтьє TEC1-12706 Елемент для автомобільних холодильників, кулерів, термобоксів, осушувачів - білий

TEC1-12706 – це один з найбільш популярних варіантів виконання термоелектричного модуля Пельтьє. Може використовуватися як охолодження, так генерування електроенергії.

Забороняється допускати нагрівання гарячої сторони термоелемента вище 50 градусів інакше через 1…2 хвилини роботи, без відведення тепла, термоелемент вийде з ладу.!!

Ефективний тепловий насос є елементом Пельтьє. Оверклокери гідно оцінили властивості цих неоціненних охолоджувачів розігнаних процесорів та відео-чіпсетів. Стандартна напруга 12 вольт і відносно невелика споживана потужність дозволить використовувати відносно невеликий блок живлення.

Оверклокерам:

Принцип роботи елемента Пельтьє полягає в тому, що при протіканні струму через два дотик напівпровідника від одного до іншого, пластина нагрівається з одного боку і охолоджується з іншого, причому перепад температур на обох сторонах пластини однаковий. За цю властивість модуль Пельтьє називають термонасосом. Сам собою він неспроможна охолодити процесор чи потужний транзистор. Він просто перекачує тепло від однієї обкладки до іншої – від процесора до кулера. Виходить, що термоелектричний насос має холодну сторону, де тепло поглинається, та гарячу, де виділяється. Причому, як і у випадку зі звичайним насосом, тепло, що виділяється, повинно кудись відводитися, тобто, його треба охолоджувати кулером або водяною системою охолодження, але на гарячій стороні термопари виділяється також тепло, що утворюється внаслідок втрат, так як по ній теж тече ток, а закони фізики ніхто не скасовував. В результаті кулер повинен охолодити не тільки тепло, що виділяється процесором, але і тепло, що виділяється самої термоелектричної пластинкою, так як ефективність у неї не 100% і сам модуль Пельтьє сильно гріється. За відсутності відведення тепла від гарячої пластини елемента останній може перегрітися, вийти з ладу або зруйнуватися.

Потужність елемента повинна бути в півтора-два рази більша за потужність охолоджуваної поверхні.

Керамічні пластини модуля Пельтьє мають низьку теплопровідність, тому в охолодженні процесора бере участь не вся площа термоелектричної пластинки, а тільки та, яка безпосередньо стикається з ядром процесора. Це цілком природно, адже тепло не може поширитися по всій площі холодного боку модуля через низьку теплопровідність обкладок. І якщо ви просто так встановите модуль Пельтьє на процесор, навіть змастивши його термопастою, ви ризикуєте спалити мозок комп’ютера, адже потужності тих кількох термопар, що розташовуються над процесором, буде недостатньо для відведення тепла від ядра, інші брати участь в охолодженні не будуть. Вирішити проблему може лише хороша мідна прокладка між ядром процесора та термоелектричним модулем. Причому, якщо ви думаєте, що вам достатньо встановити звичайну мідну прокладку типу Thermaltak Copper Shim, то глибоко помиляєтеся. Ці прокладки не здатні так ефективно розподілити тепло по всій поверхні охолоджувача, як потрібно. Вони взагалі більше створені для захисту від пошкодження ядра, ніж для охолодження, хоча з цим вони теж допомагають справлятися. Але для рівномірного розподілу тепла по поверхні модуля Пельтьє вам знадобиться мідна пластинка, яка за розмірами дорівнюватиме модулю Пельтьє і стане прокладкою між ядром процесора та холодною стороною TEC. Причому така платівка має бути рівною, не товстою, але й не надто тонкою, щоб рівномірно розподіляти тепло по всьому модулю охолодження. Найкраще її видобути з мідного радіатора на процесор. Видавши ребра з такого радіатора, ми отримаємо вже відшліфовану з одного боку рівну пластинку, яку залишиться лише трохи додатково обробити, рясно змастити термопастою і помістити між процесором і термоелектричною пластиною. Відразу виникає питання: чому б не зробити термоелектричний модуль із мідними обкладками? Відповіді це питання не знає ніхто…

Призначені для роботи в умовах охолодження з невеликою різницею температур або енергетична ефективність охолоджувача не є важливою. Наприклад, елементи Пельтьє застосовуються в ПЛР-ампліфікаторах (Полімеразна ланцюгова реакція), маленьких автомобільних холодильниках, так як застосування компресора в цьому випадку неможливе через обмежені розміри, і, крім того, необхідна потужність охолодження невелика.

TEC1-12706 складається з послідовного з’єднання безлічі напівпровідникових елементів, що чергуються, “n” і “p” типів. При проходженні постійного струму через таке з’єднання одна сторона контактів p-n буде нагріватися, інша навпаки – охолоджуватися. Напівпровідникові елементи розташовані на двох керамічних пластинах, з’єднаних між собою таким чином, щоб контакти, що нагріваються, виходили на один бік пластини, а охолоджуються на іншу.

Якщо створити великий перепад температур на пластинах Пельтьє, одну сторону нагрівати, а іншу охолоджувати, елемент Пельтьє почне виробляти електрику. Це робить його незамінним у походах та місцях де немає джерел електрики. Тобто. якщо на один бік пластини покласти шматок льоду, а інший рівномірно нагрівати простий свічкою або запальничкою, ми отримуємо готовий зарядний пристрій, здатний наприклад зарядити стільниковий телефон або ліхтар.

Живлення елемента здійснюється від джерела постійного струму з напругою 12…15,4 В. Максимальна напруга живлення за нормальної температури 25 градусів – 14,4 В. Максимальна напруга живлення за нормальної температури 50 градусів – 15,4 У.

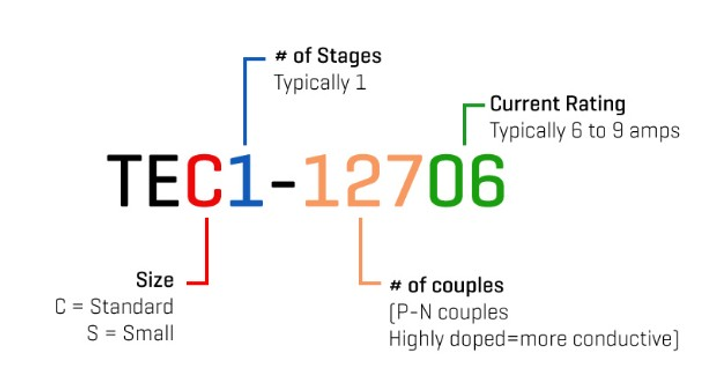

• Модель TEC1-12706
• Робоча напруга 4-16 В
• Максимальний струм 6 А
• Максимальна різниця температур 60 °C
• Потужність Qmax 60 Вт
• Кількість термопар: 127
• Опір: 1,98 Ом
• Вага близько 25 грам
• загальний розмір 4 х 4 х 0,4 см

Різниця температур між гарячою та холодною сторонами становить 68 градусів (поки температура гарячої сторони підтримується нижче 68 градусів, температуру холодної сторони можна регулювати від 0 до -68 градусів або нижче)

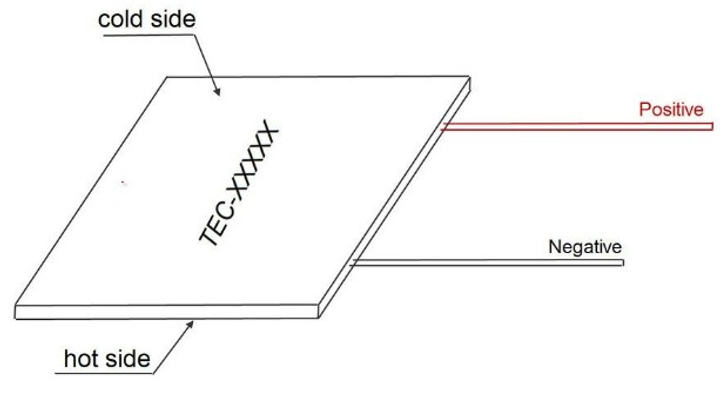

При підключенні до джерела живлення 12 В буде різниця температур між двома сторонами охолоджуючого чіпа, одна сторона холодна, а інша гаряча. Не вмикайте протягом тривалого часу без радіатора, інакше це призведе до перегріву та займання внутрішньої частини.
