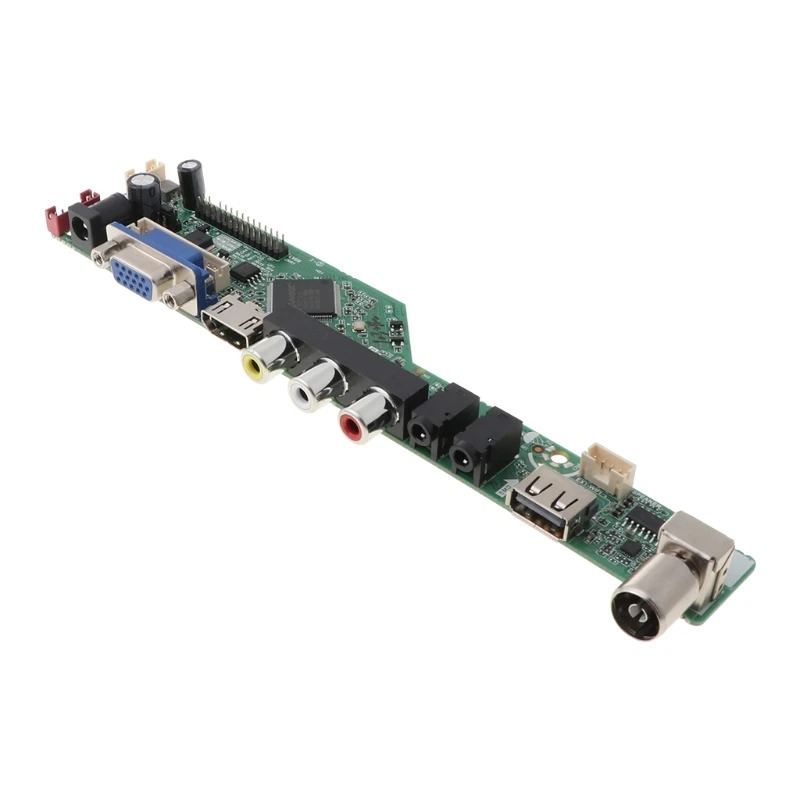

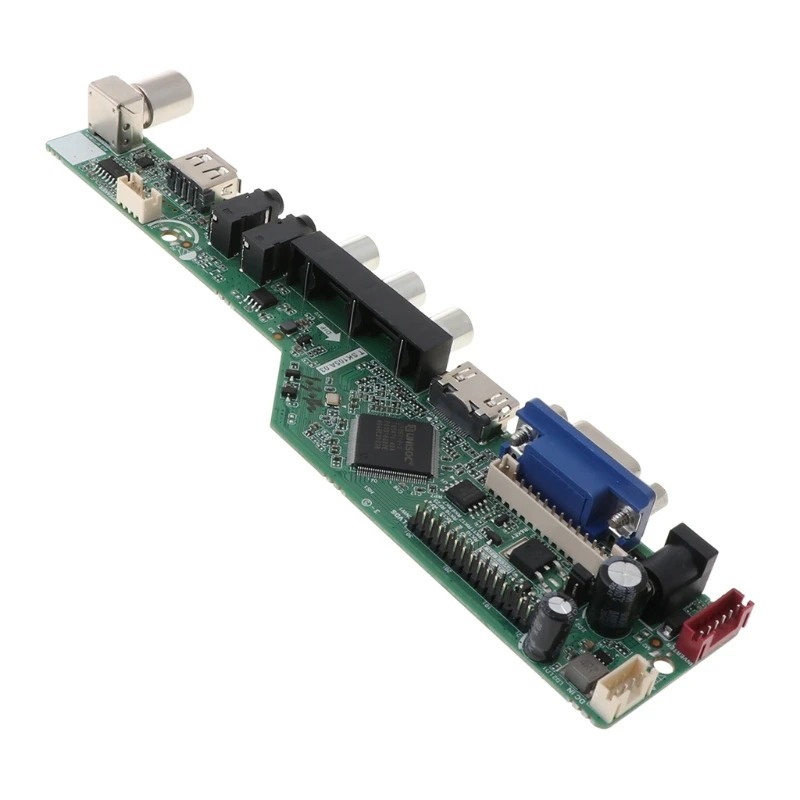

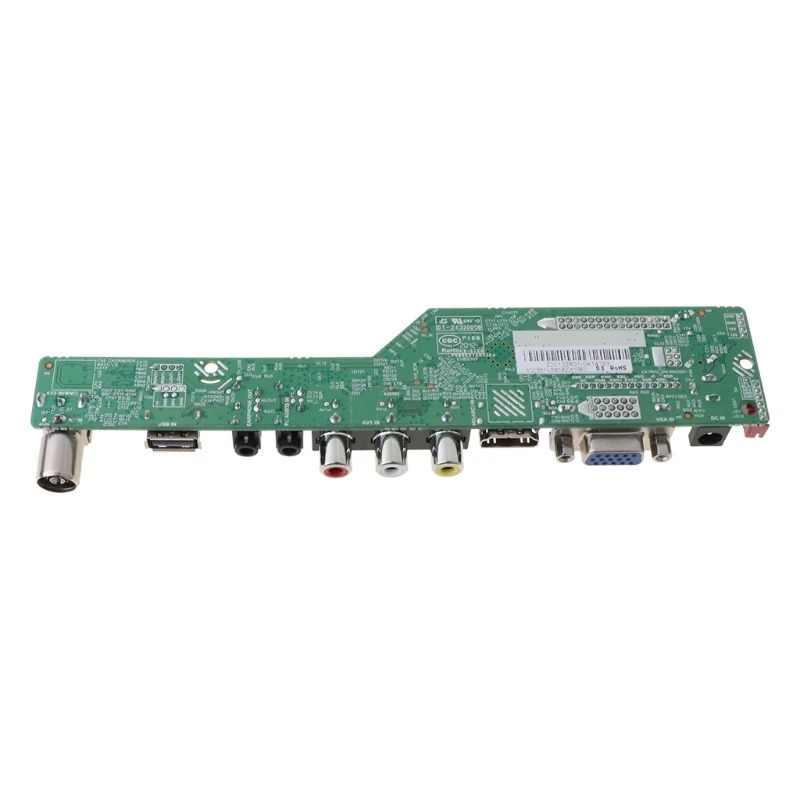

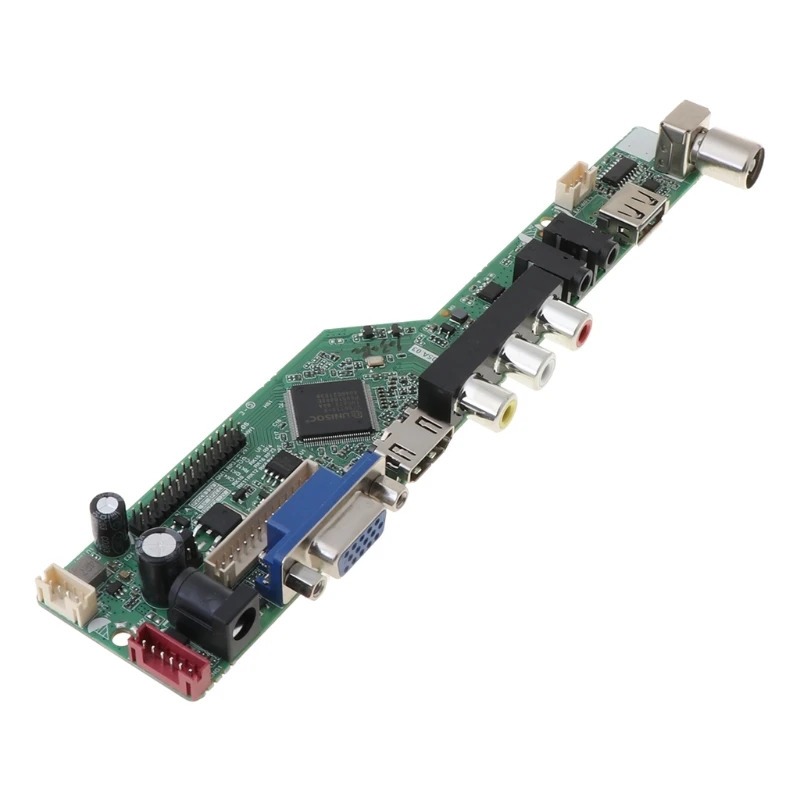

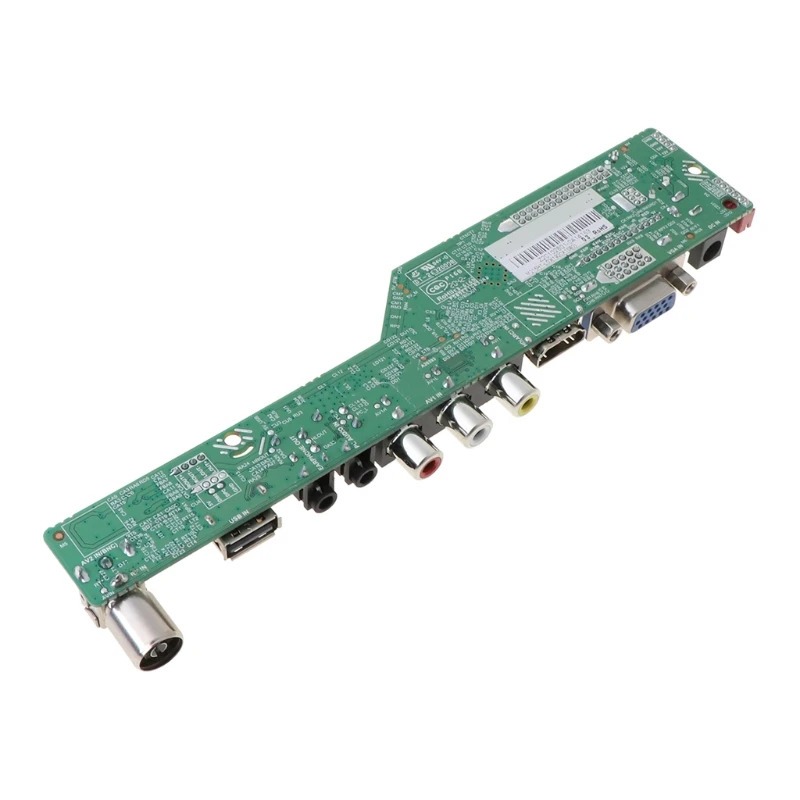

Плата зібрана на чіпі RDA8503 з підтримкою функцій мультимедіа і призначена для підключення до будь-яких ЖК матрицями з інтерфейсом LVDS до 2х8 біт.
Основні характеристики:
• Габаритні розміри – 190х43х17 мм
• Напруга живлення – 12 В
• Підтримувані діагоналі матриць – 7-42″
• Інтерфейс матриці – LVDS
• Максимальна пропускна здатність LVDS – 2х8 біт
• Напруга живлення матриці: 3.3 / 5/12 В
• Вбудований аналоговий ТВ тюнер RDA5160
• Вбудований аудіо пристроїв. 2×4,5 Вт
• Зовнішні інтерфейси: VGA / HDMI / AV / TV / USB
• Підтримка всіх основних мультимедіа форматів і контейнерів (крім багатоканального аудіо АС3)
У комплект входить:
• Плата скалера SKR.03 T.RD8503.03 – 1 шт
• Пульт дистанційного керування з англійськими кнопками – 1 шт
Шлейф підключення матриці LVDS в комплект не входить. При необхідності підбирається і повинен бути доповнений індивідуально за запитом і за додаткову плату.
Конфігурація скалера під матрицю проводиться шляхом оновлення прошивки з USB накопичувача.
Для тонкої настройки є інженерне меню, яке викликається набором коду «MENU 1147»

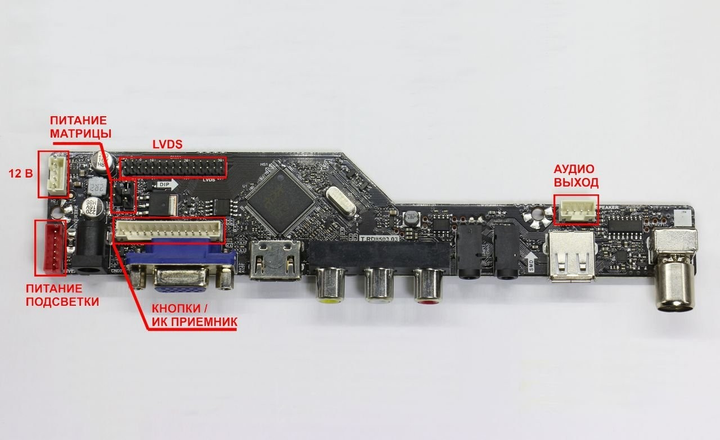

Плата має детальну шовкографію, достатню для успішного підключення плати.
