Тестер FNIRSI FNB-C2 USB Type-C PD 3.1

Тестер FNIRSI FNB-C2 USB Type-C PD 3.1 дозволяє надійно та ефективно вимірювати різні параметри живлення для діагностики зарядних пристроїв та кабелів. 20-бітний АЦП (ADC) гарантує високоточне вимірювання напруги, струму та потужності з роздільною здатністю 0.000001V/A/W. Може відстежувати напругу в діапазоні 4-50V, струм 0-6.5A і потужність 0-240W, підтримуючи сценарії заряджання за високої потужності 100W/140W/240W.

Призначається для усунення несправностей під час швидкого заряджання завдяки підтримці великої кількості різних протоколів, включаючи сумісність з протоколом PD3.1 EPR. Здатний автоматично визначати та запускати такі основні протоколи, як UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC та VIVO VFCP. Підтримує моніторинг протоколу PD та захоплення пакетів у реальному часі для усунення несправностей сумісності, а також перетворення QC-PD для адаптації між пристроями. Тестер також відмінно підходить для діагностики кабелів USB-C з можливістю ідентифікації чіпа E-Marker. Надає детальну інформацію про кабелі 3A/5A/50V/EPR/TBT3/TBT4, включаючи тип, потужність, довжину, швидкість передачі та версію.

Під час вимірювання пристрій пропонує 10 групових показників для статистики ємності, електроенергії та часу з підтримкою автоматичного підрахунку ємності акумуляторів та ефективності перетворення. Функція запису кривих підтримує 9-годинний безперервний запис кривих напруги та струму з регульованим інтервалом збереження даних від 1 до 120 секунд. Вбудований моніторинг температури з роздільною здатністю 1℃ відстежує робочу температуру в реальному часі, знижуючи ризики перегріву під час роботи на високій потужності.

Для зручності роботи інструмент обладнаний 1,54-дюймовим HD-дисплеєм, здатним відображати параметри з 7 розрядами. Вбудований датчик гравітації забезпечує автоматичний поворот екрана під дією гравітації у чотирьох напрямках. Наявність порту HID PC дозволяє підключатися до ПК та оновлювати прошивку не потребуючи драйверів. Можливе системне налаштування яскравості екрана, автоматичного затемнення, кольору теми та мови, а також скидання налаштувань за допомогою одного клацання миші.

Особливості

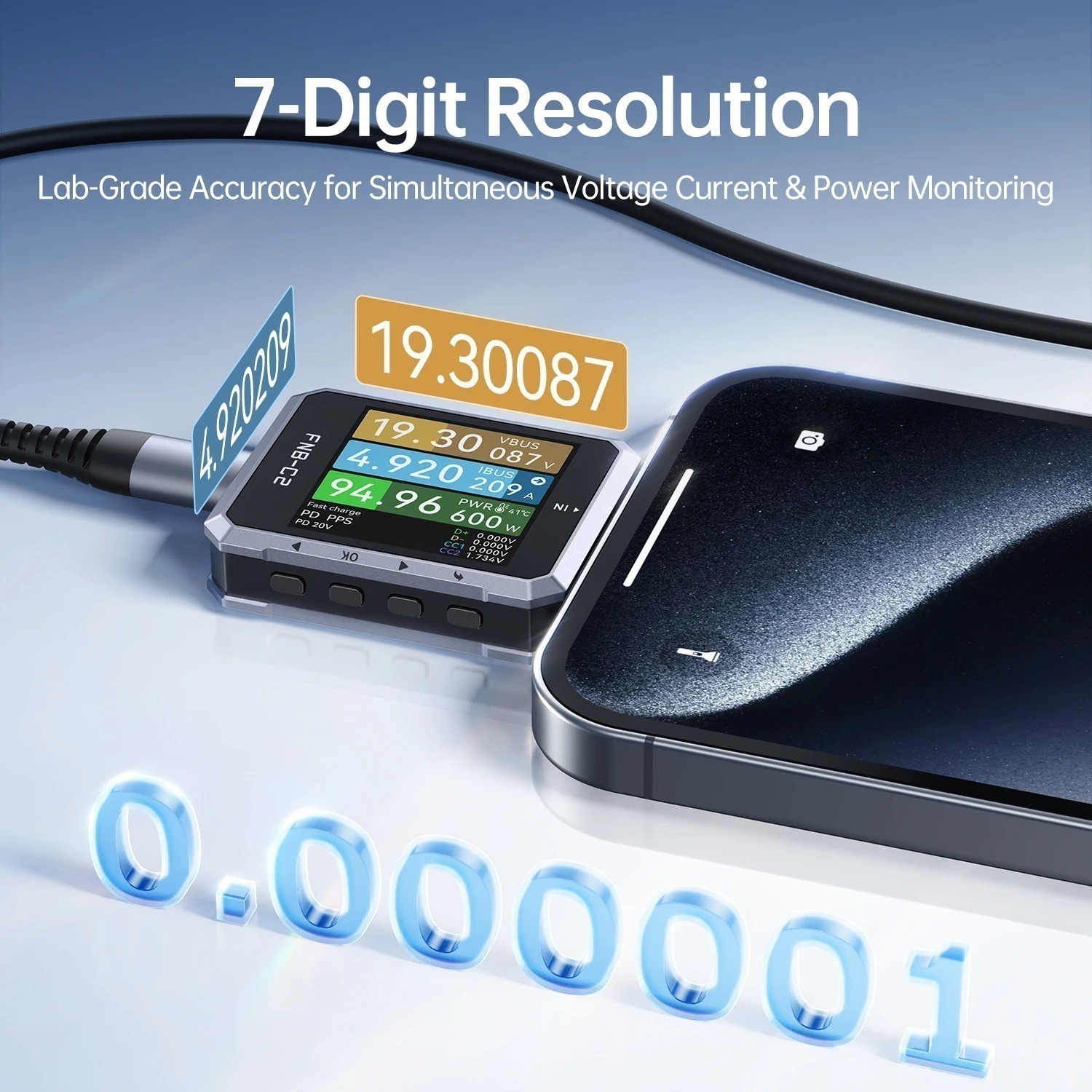

• 20-бітовий АЦП з 7-розрядною роздільною здатністю надає точність вимірювання лабораторного рівня
• Відстежує напругу 4-50V, струм 0-6.5A та потужність 0-240W

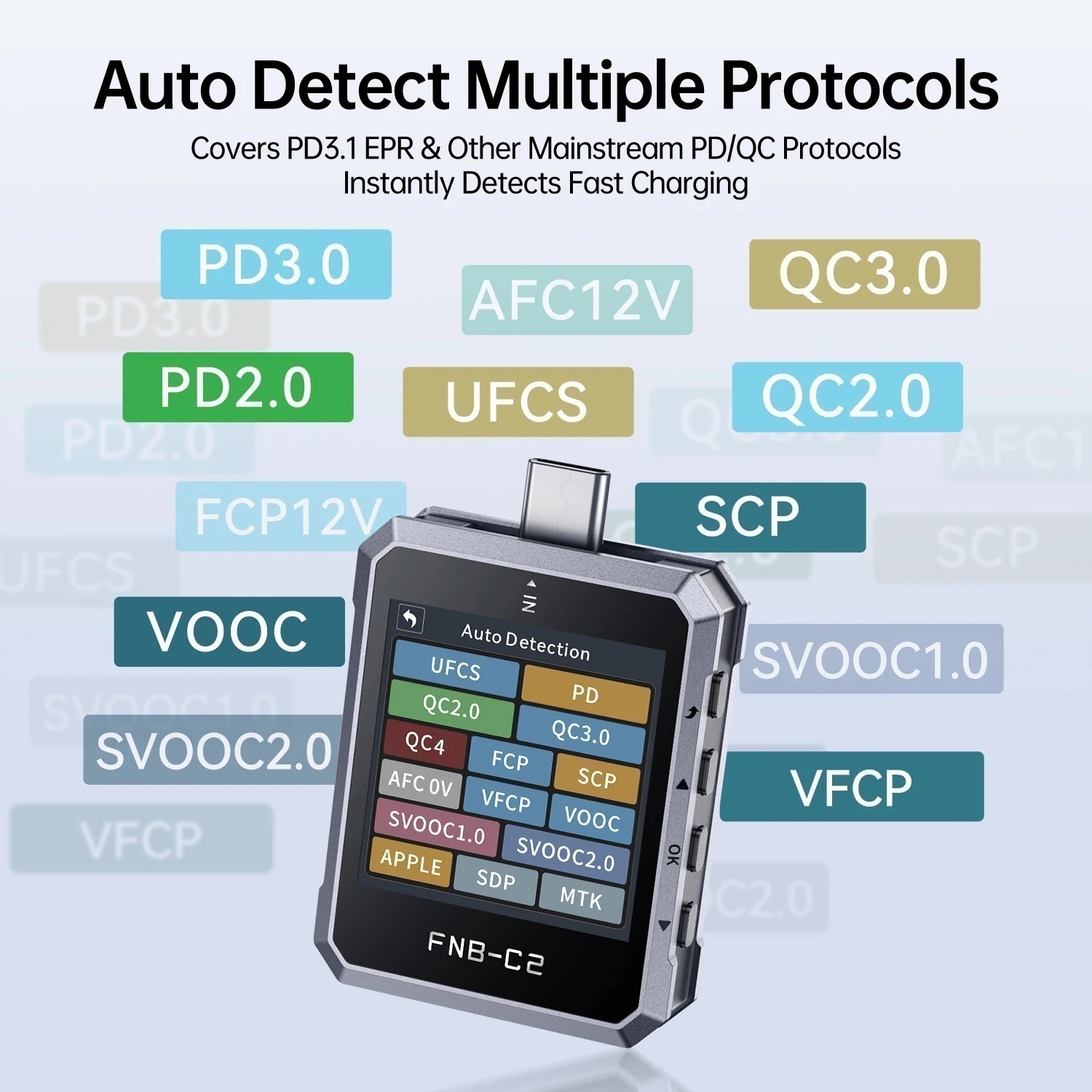

• Підтримує велику кількість протоколів швидкого заряджання, включаючи USB PD3.1, UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC та VIVO VFCP
• Забезпечує моніторинг протоколу PD та перетворення QC-PD

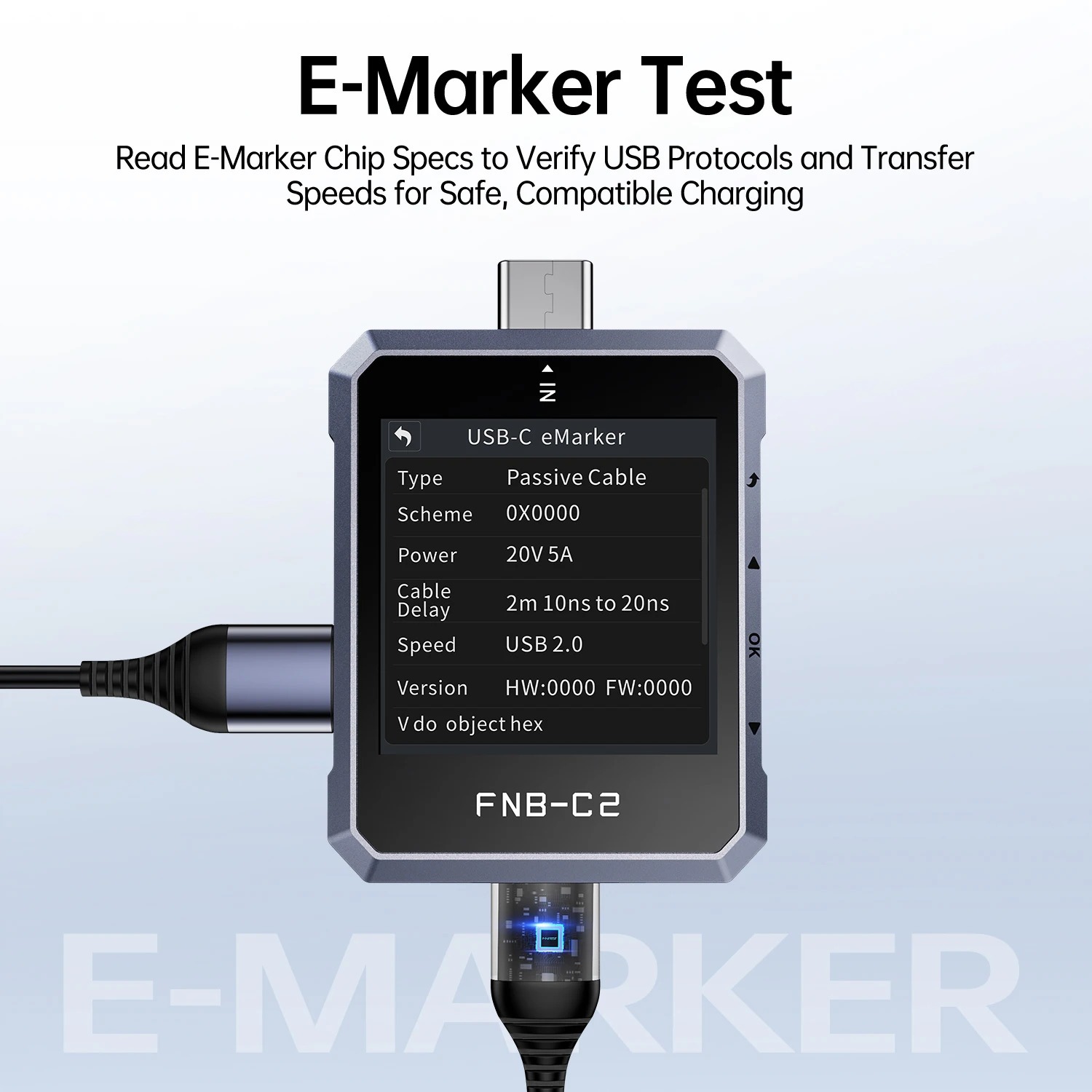

• Може зчитувати чіп E-Marker у кабелях USB-C та збирати дані про кабелі 3A/5A/50V/EPR/TBT3/TBT4

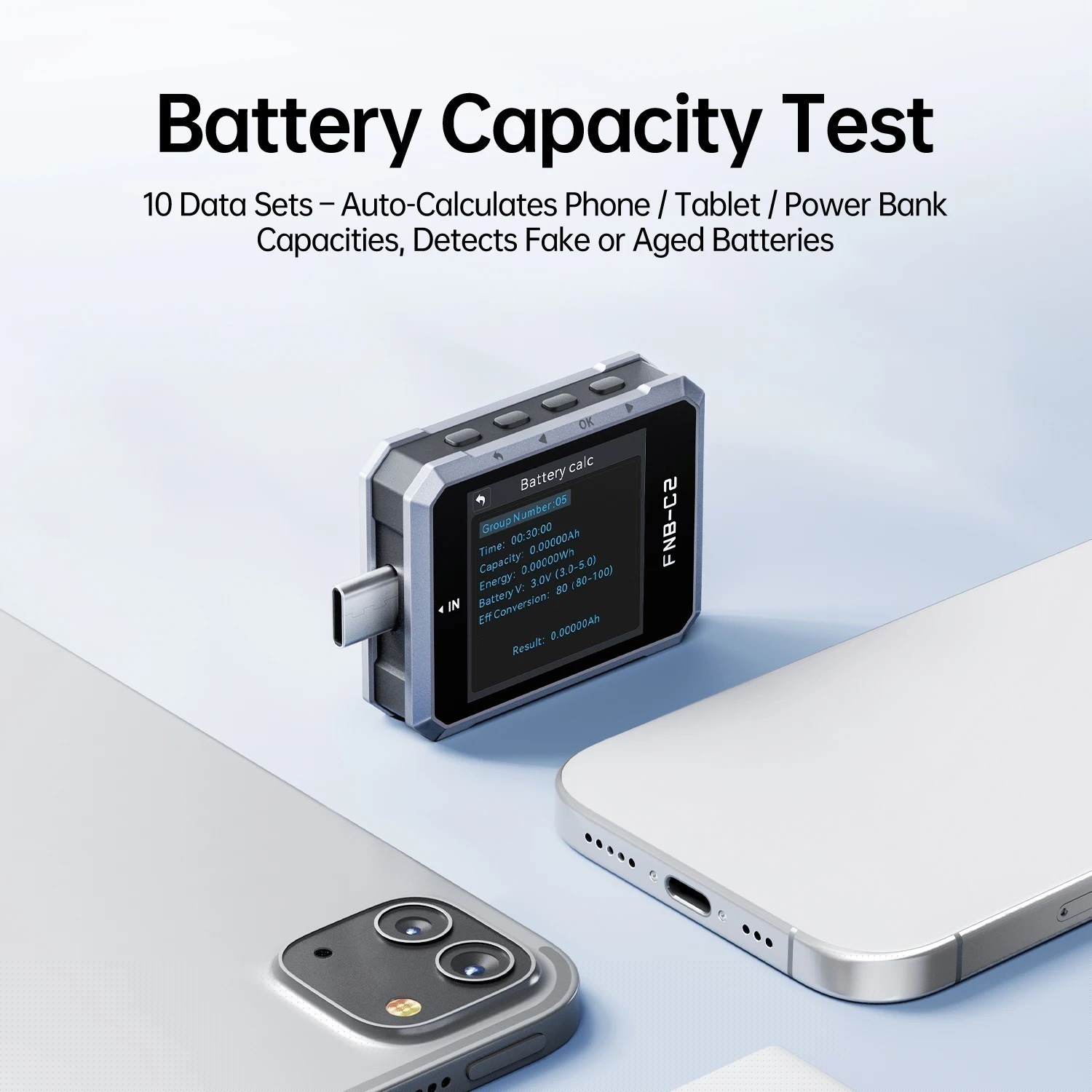

• Багатогрупова статистика ємності, електроенергії та часу з автоматичним підрахунком ємності акумуляторів та ефективності перетворення
• 9-годинний безперервний запис кривих напруги та струму з інтервалом збереження даних від 1 до 120 секунд
• Має вбудований моніторинг температури в реальному часі з роздільною здатністю 1℃
• Оснащений 1.54-дюймовим TFT LCD-дисплеєм із датчиком гравітації, здатним автоматично повертати екран у 4 напрямках
• Інтегрований HID PC порт дозволяє підключатися до ПК для налаштування параметрів та оновлення прошивки не потребуючи драйверів

Характеристики

• АЦП (ADC): 20 біт
• Екран: 1.54″ TFT LCD 240×240
• Протоколи швидкого заряджання: USB PD3.1, UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC та VIVO VFCP
• Напруга: 4-50V
• Струм: 0-6.5A
• Потужність: 0-240W
• Напруга: D+/D− 0-3.3V
• Напруга: CC1/CC2 0-3.3V
• Температура пристрою: °C
• Ємність: 0-9999.99Ah
• Енергія: 0-9999.99Wh
• Час запису: 9 годин
• Розмір: 55*36*12мм
• Вага: 25г
