22,5 Вт модуль швидкої зарядки TFT кольоровий екран цифровий DIY Power Bank Kit 21700 корпус акумулятора швидка зарядка міні портативний зарядний пристрій
Особливості:
1. Оснащений інтелектуальним цифровим кольоровим TFT-дисплеєм для чіткого відображення стану зарядки та рівня заряду батареї

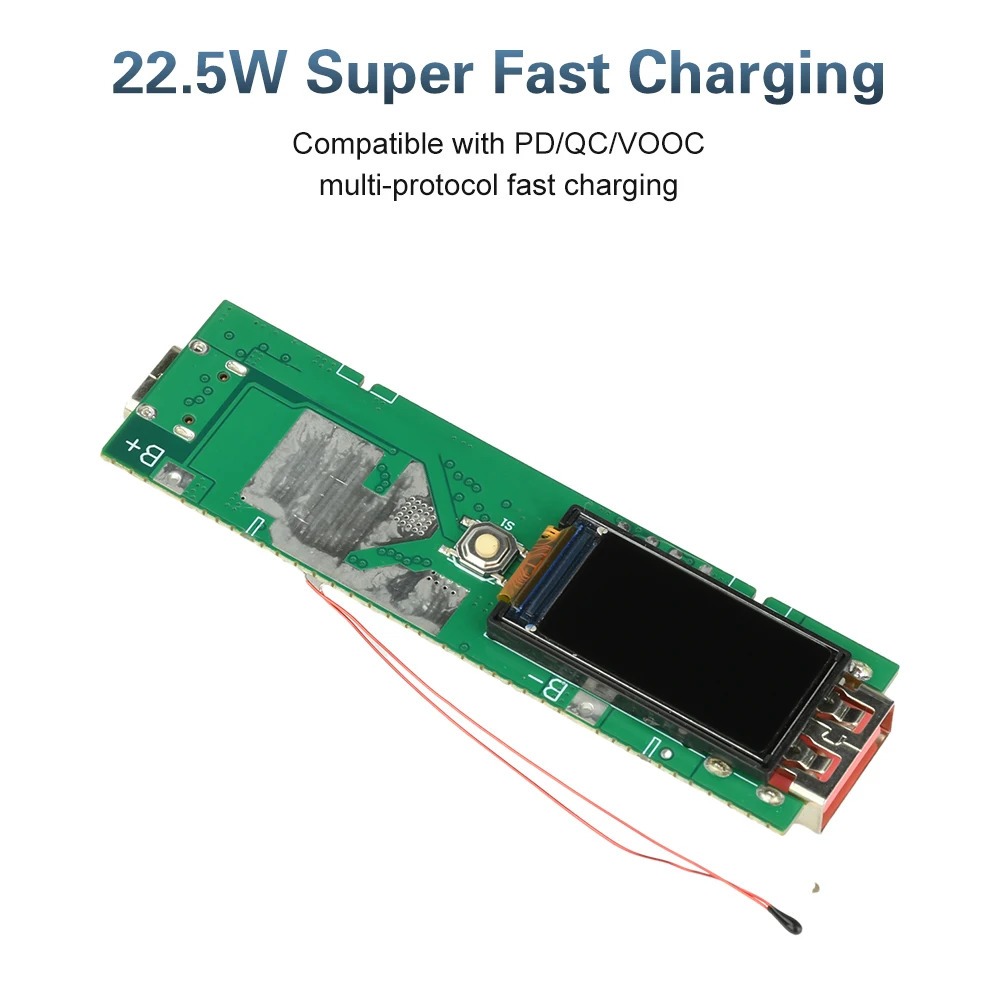

2. Підтримує надшвидку зарядку потужністю 22,5 Вт, сумісну з багатопротокольною швидкою зарядкою PD/QC/VOOC

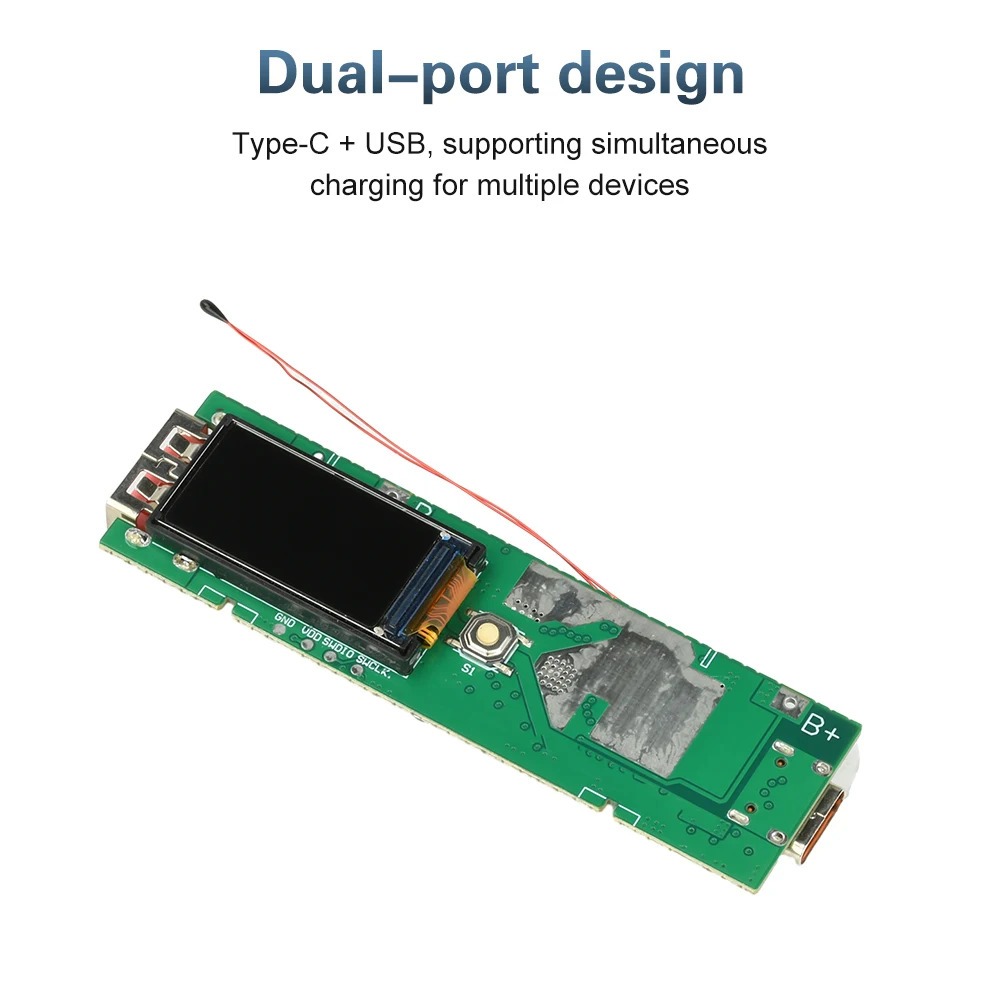

3. Двопортовий дизайн (Type C + USB) для одночасної зарядки кількох пристроїв
4. Вбудований багаторівневий захист від перенапруги, перегріву та перезаряджання/перерозряджання
5. Високоефективна схема мінімізує втрати потужності для стабільної та швидкої зарядки
Параметр:

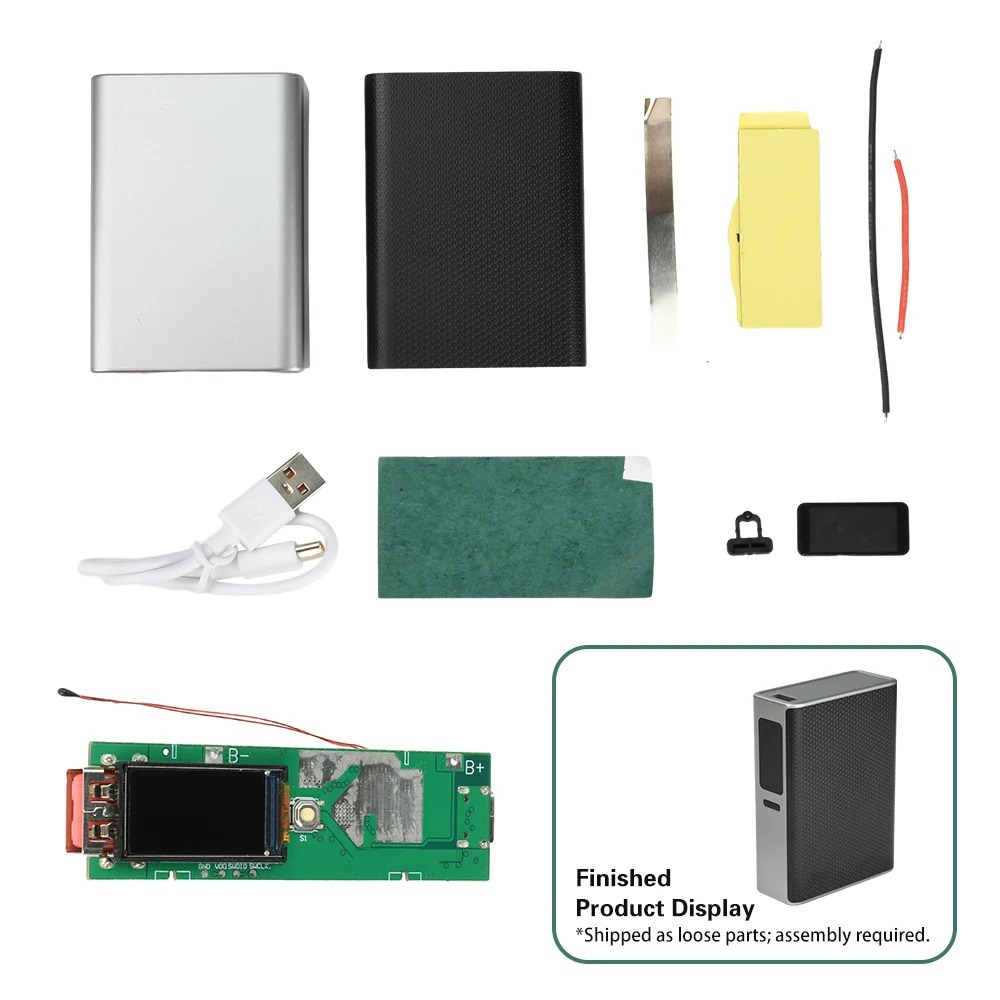

Назва продукту: Портативний комплект Power Bank
Вхідні параметри: 5V3A/9V2A/12V1.5A
Вихідні параметри: 5V3A/9V2A/12V1.5A/10V2.25A

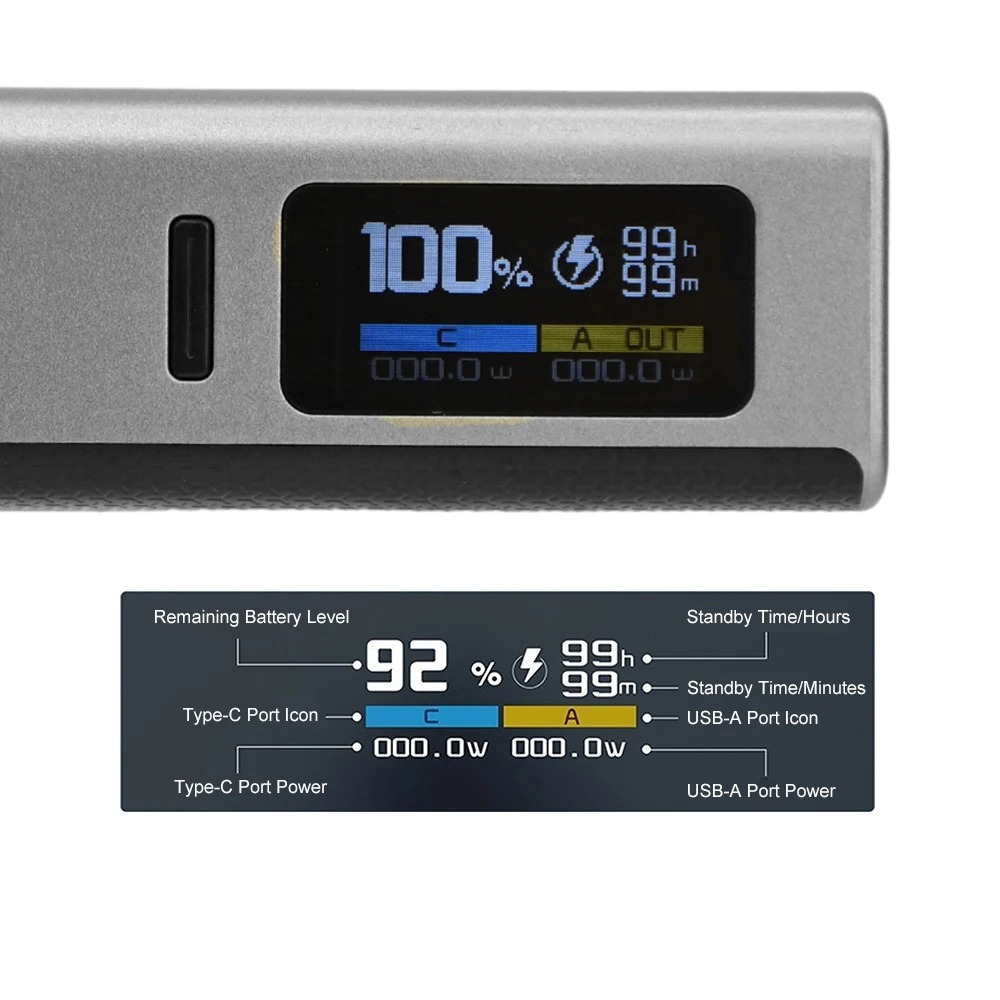

Дисплей: 0,96-дюймовий кольоровий TFT-екран
Інтерфейси: 1 порт швидкої зарядки Type-C (підтримує як зарядку, так і вихід) + 1 порт швидкої зарядки USB
Сумісність з батареями: Вміщує 2 батареї типу 21700 (потрібне паяння; батарейки не входять до комплекту)
Особливості: Комплексний захист материнської плати, включаючи захист від перезаряду/перерозряду/перенапруги/перегріву. Висока ефективність перетворення зі стабільним вихідним струмом і напругою.
Примітка: 22,5 Вт підтримує протокол VOOC Flash Charge. Двонаправлена швидка зарядка працює за протоколом PD 20 Вт. Одночасний багатопортовий вихід не підтримує швидку зарядку.
Інструкції зі складання:
1. Після отримання материнської плати спочатку підключіть зарядний кабель для перевірки вхідного сигналу. Спостерігайте за станом дисплея та переконайтеся, що екран підсвічується, перш ніж розпочати паяння.
2. Для нормальної роботи дроти акумулятора повинні бути припаяні безпосередньо. З’єднання за допомогою дротяних скручувань, затискачів типу «крокодил» або пружинних затискачів можуть призвести до недостатнього живлення, що вплине на заряджання/розряджання. Забезпечте належний захист ізоляції клем акумулятора, щоб запобігти випадковому контакту з материнською платою під час використання, що може призвести до пошкодження.

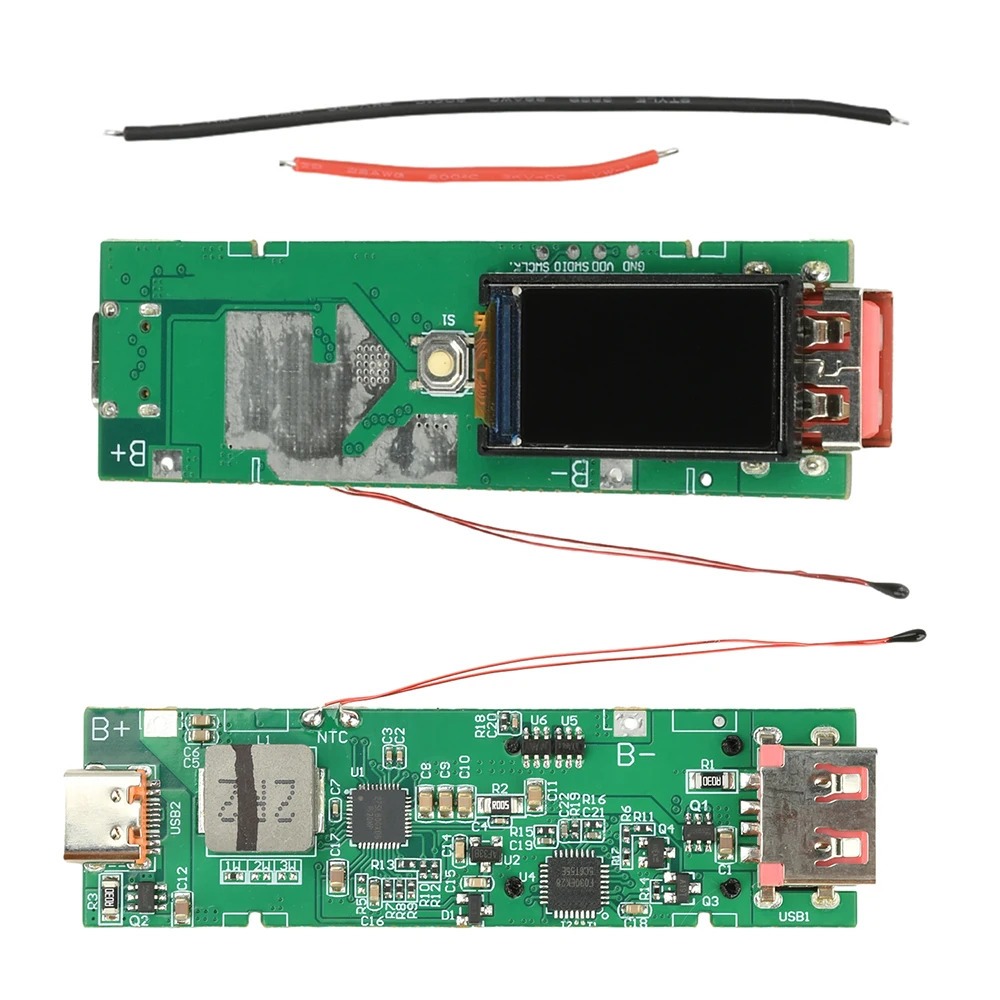

3. Підключіть позитивний вивід акумулятора до контакту B+ на материнській платі, а негативний вивід – до контакту B-. Не переплутуйте полярність. Переплутана полярність призведе до спалення материнської плати; на згорілих мікросхемах залишаться видимі сліди. Це пошкодження виникає лише внаслідок неправильного підключення або випадкового контакту.
4. Використовуйте лише літієві батареї 3,7 В. Літій-залізо-фосфатні батареї несумісні. Підключайте батареї паралельно, а не послідовно. Послідовне з’єднання створює надмірну напругу, яка може спалити материнську плату.
5. Материнська плата має вбудований захист. Паяні батареї не потребують додаткової плати захисту. Плати захисту батарей встановлюють обмеження струму; перевищення цих обмежень призведе до відключення виходу.
6. Після встановлення материнської плати та акумуляторів закріпіть їх клейкою стрічкою. Для моделей акумуляторів з різною товщиною відносно корпусу оцініть, чи потрібні проставки, щоб запобігти відчуттю провисання під час натискання на корпус після складання. Такі проблеми, як брязкіт акумулятора або деформація корпусу через неперевірку різниці в товщині або незакріплення акумуляторів стрічкою, вважаються неправильним складанням. Ми не несемо відповідальності за пошкодження корпусу або вихід акумулятора з ладу внаслідок розбирання за таких обставин.
7. Корпус із застібкою не призначений для багаторазового розбирання. Завжди перевіряйте всі функції — вихід/вхід материнської плати, швидку зарядку, кнопки, дисплей тощо — перед тим, як закривати корпус. В ідеалі виконайте кілька циклів заряджання/розряджання, щоб підтвердити функціональність перед герметизацією. Проблеми, що виникають внаслідок складання та закриття корпусу без попереднього тестування, вважаються неправильним складанням. Ми не несемо відповідальності за пошкодження корпусу або вихід акумулятора внаслідок розбирання, необхідного через такі проблеми.
Інструкції:
1. Щодо активації швидкої зарядки для вашого телефону: Протоколи швидкої зарядки поділяються на публічні або власницькі. Ця материнська плата використовує інтелектуальний чіп швидкої зарядки, сумісний з основними публічними протоколами швидкої зарядки, що підтримує швидку зарядку для різних марок смартфонів. Перед замовленням, будь ласка, перевірте сумісність вашого телефону з публічними протоколами, щоб забезпечити функцію швидкої зарядки.
2. Щодо виділення тепла під час заряджання: Коли працює зовнішній акумулятор, струм протікає через материнську плату та мікросхеми, що призводить до втрат енергії під час перетворення. Ці втрати розсіюються у вигляді тепла. Під час швидкого заряджання вища вихідна потужність викликає помітніше виділення тепла — нормальне фізичне явище.
3. Відразу після підключення акумулятора може відображатися неточно. Індикатор заряду акумулятора має функцію самонавчання та розпізнавання ємності. Він відображатиме точні значення після кількох циклів заряджання/розряджання.
