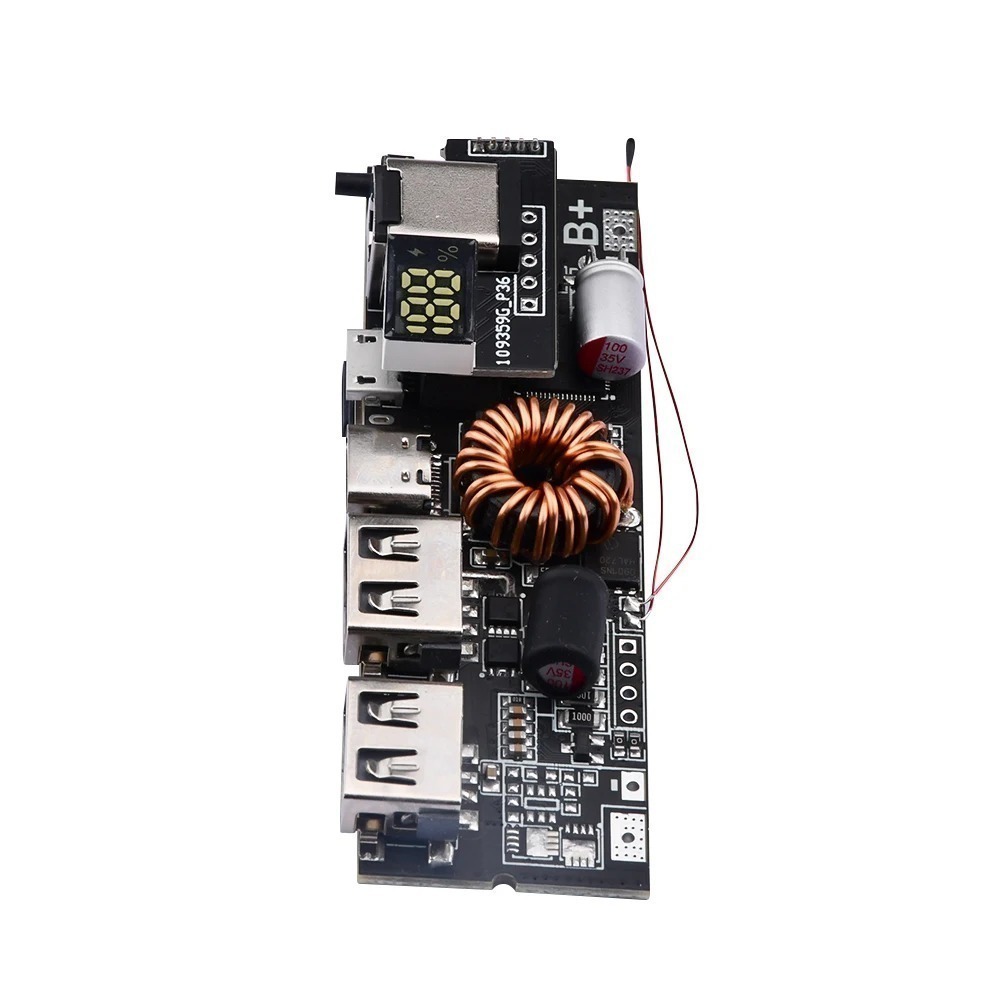

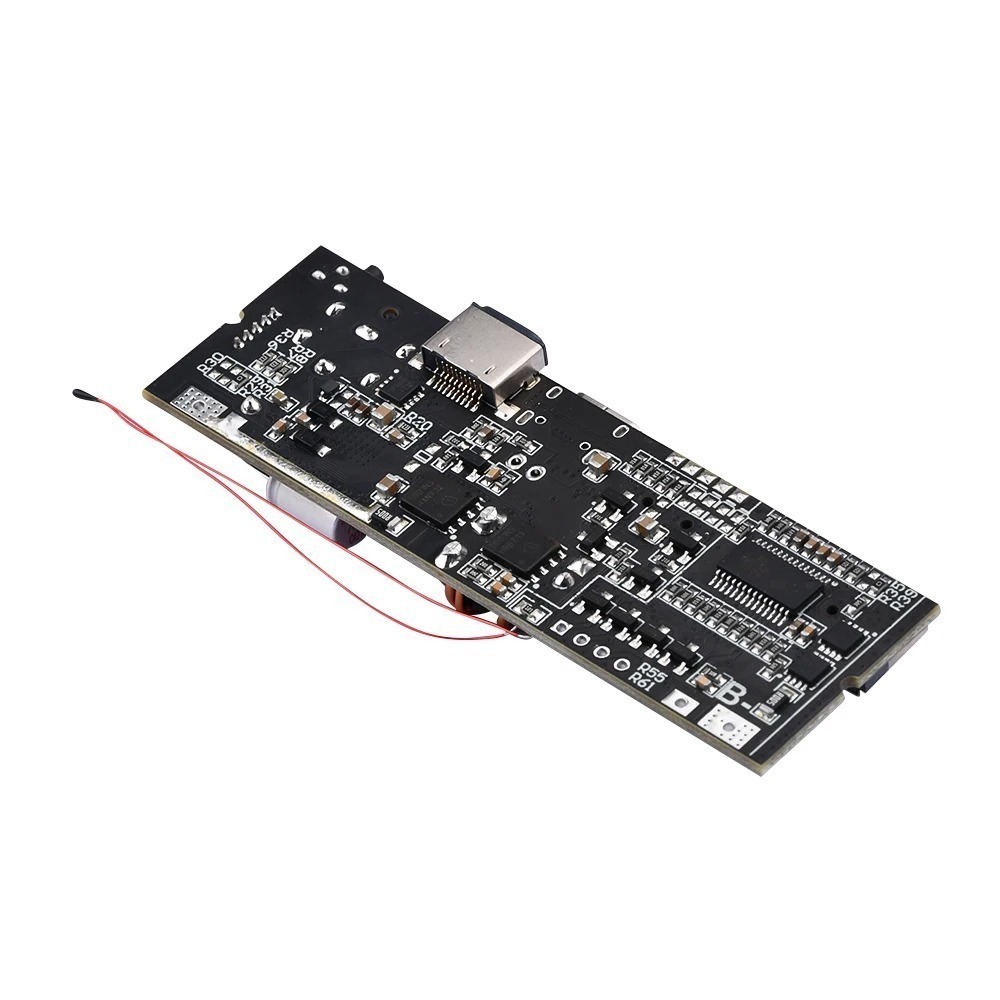

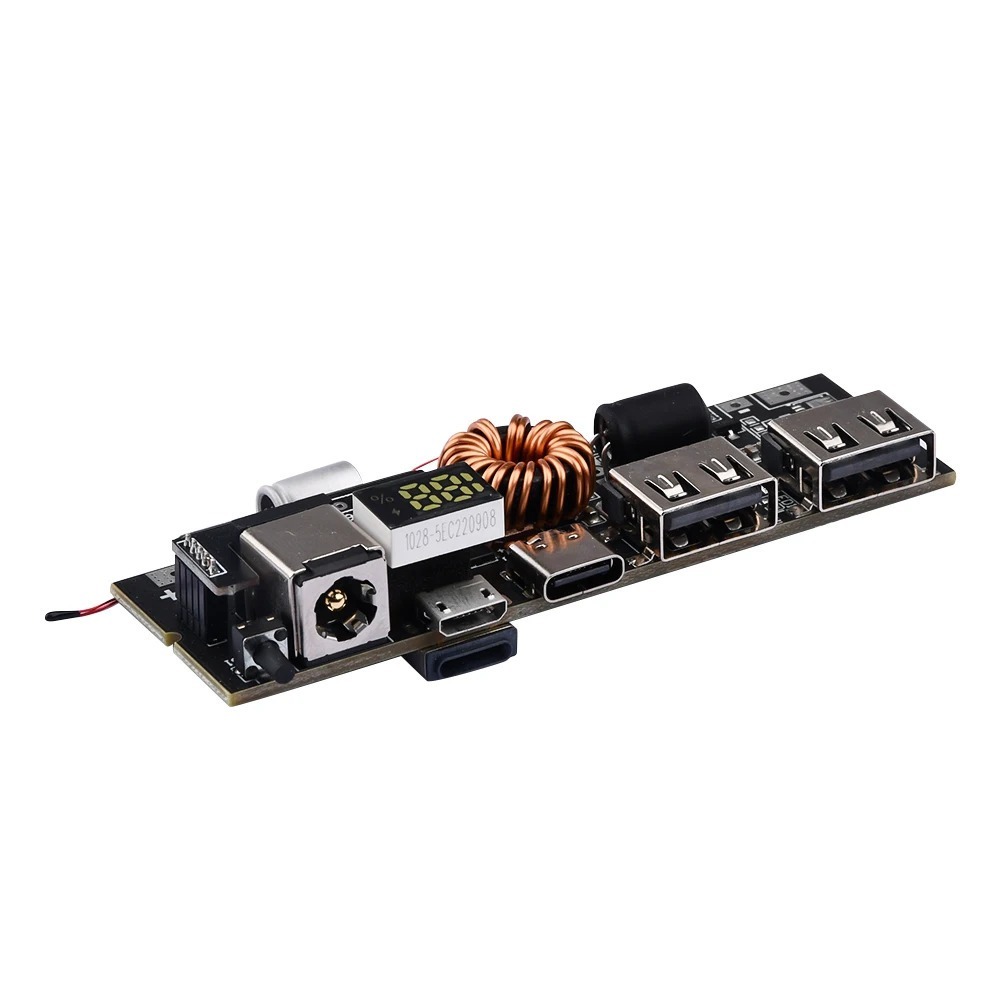

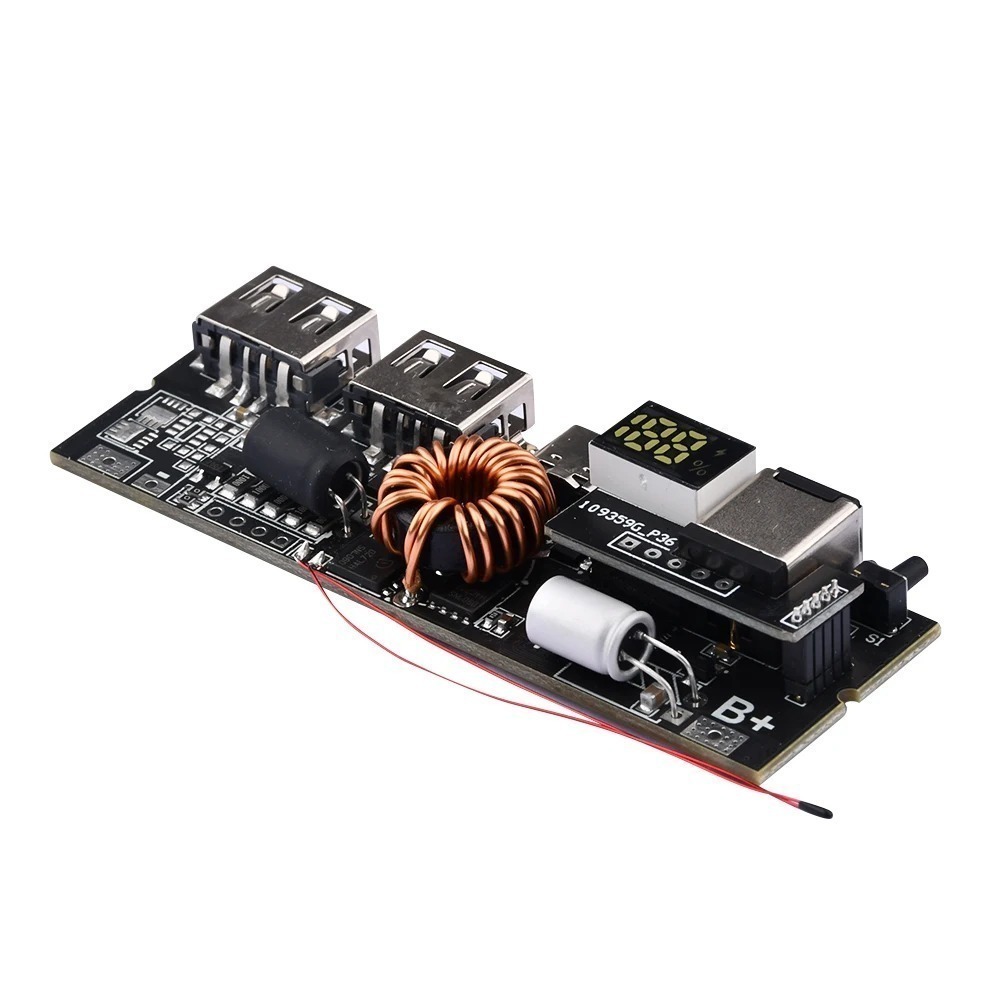

- Багатоінтерфейсний дизайн з 5 портами USB: Type-C, Lightning, MicroUSB, Type-A1, Type-A2.
- Легкий у використанні, широкий спектр застосування
- Висока ефективність та висока надійність
- Портативний модуль зовнішнього акумулятора
- Цифровий індикатор потужності лампи
Параметри продукту:
- Тип батареї: літій-полімерна батарея
- Максимальна вихідна потужність: 65 Вт/100 Вт
- За замовчуванням встановлено цифровий дисплей потужності лампи.
- Материнська плата за замовчуванням має 5 портів USB: Type-C, Lightning, MicroUSB, Type-A1 та Type-A2.
- Крім того, порт постійного струму може лише заряджати, а не розряджати, подавати напругу 5-12 В.
- Lightning підтримує швидку зарядку PD2.0.
- Type-C підтримує швидку зарядку AFC/FCP/SCP/VOOC/PD3.0/PD2.0.
- Підтримує швидку зарядку PPS/PD3.O/PD2.0/AFC/FCP/QC3+/QC3.0/QC2.0/SCP.
- Type-A1/Type-A2 підтримує швидку зарядку Apple/AFC/FCP/VOOC/QC3+/QC3.0/QC2.0/SCP.
- MicroUSB підтримує швидку зарядку AFC/FCP/SCP.
- Type-C підтримує швидку двонаправлену зарядку на вході та виході.
- Вхід підтримує напругу 5 В/9 В/12 В/15 В/20 В.
- Вихід PPS підтримує 3,3 В – 21 В / 3 А.
- Вихід PD3.0/PD2.0 підтримує 5V3A/9V3A/12V3A/15V3A/20V5A.
- Вихід QC2.0 підтримує 5V3A/9V3A/12V3A.
- QC3.0 підтримує вихідну напругу 5V-12V, 200mV/крок.
- Вихід AFC підтримує 5V3A/9V2A/12V2A.
- Вхід підтримує напругу 5 В/9 В/12 В.
- Вихід FCP підтримує 5V3A/9V2A/12V1.5A.
- Вхід підтримує напругу 5 В/9 В/12 В.
- Вихід SCP підтримує 5V4.5A, 10V2.2A.
- Вхід підтримує 5,5 В 3 А.
- Вихід VOOC підтримує 5 В при 4 А.
- Підтримує одночасне зовнішнє розрядження портів Type-A1/Type-A2/Type-C.
- Максимум 5 В при 3 А, будь ласка, використовуйте один порт для швидкої зарядки.
- Розмір виробу: 72x27x6 мм
Запобіжні заходи:
1: Дріт, що з’єднує материнську плату із зовнішнім акумулятором, повинен витримувати струм 10 А. Слід використовувати щонайменше 1 квадратний метр мідного дроту. Звичайні дроти повинні мати довжину 1,5 квадратних метра. Він не повинен бути занадто товстим, але й не повинен бути занадто тонким, оскільки занадто тонкий дріт може становити загрозу безпеці. (Оскільки струм на клемах акумулятора дуже великий) Рекомендується використовувати дріт специфікації 16AWG.
2: Материнська плата оснащена захисним чіпом, який підтримує лише 2-5 ліній акумуляторів. Шість ліній літій-залізо-фосфатних акумуляторів потребують вбудованої плати захисту. Струм захисту від перевантаження вбудованої плати захисту має бути більше 15 А, інакше вона не працюватиме належним чином і може серйозно пошкодити чіп материнської плати.
3: Оскільки струм на клемах акумулятора занадто великий, для перевірки акумулятор необхідно зварити товстими дротами. Не можна використовувати затискачі типу «крокодил» для затискання паяльної площадки під час перевірки заряду та розряду. Якщо вам доведеться це зробити, наш магазин відмовить у післяпродажному обслуговуванні.
4: Вибираючи акумулятор, можна використовувати 4,15 В/4,2 В/4,35 В/4,4 В типу 18650, полімерні або потрійні літієві акумулятори. Допустимі великі елементи. Ємність одного ланцюга акумуляторів не перевищує 25000 мАг. Якщо ємність акумулятора перевищена, відображення буде неточним. Підтримує 3,65 В літій-залізо-фосфатні акумулятори, але не підтримує одноразові сухі акумулятори, нікель-металгідридні, нікель-хромові, свинцево-кислотні акумулятори тощо. Мінімальна кількість акумуляторів – 2, а максимальна – 6. Загальна напруга не може перевищувати 23 В. Один ланцюг акумуляторів повинен мати можливість заряджатися та розряджатися щонайменше 10 А. Якщо цього неможливо досягти, зменште потужність.
5: Материнська плата повинна мати попередньо встановлену ємність батареї, будь ласка, дивіться вступ для отримання детальної інформації.
6: Підтримка швидкої зарядки OPO Flash та надшвидкої зарядки HW. Різні протоколи мають різну потужність. 65 Вт та 100 Вт відносяться до потужності протоколу PD. VOOC – 20 Вт, а SCP – 22,5 Вт. Будь ласка, підтвердіть свої потреби перед зйомкою. Ми не приймаємо повернення, якщо ваш телефон не підтримує швидку зарядку. Зварні вироби не підлягають поверненню або обміну. (Непідтримувані мобільні телефони – це тому, що власний протокол мобільного телефону не є публічним і не може використовуватися третіми особами.)
7: Батареї, підключені до цієї материнської плати, повинні відповідати вимогам та бути з’єднані послідовно. Якщо ваша батарея є однією або кількома паралельно з’єднаними батареями зі звичайною ємністю та низьким струмом, зверніться до інших моделей материнських плат.
8: Дріт, що з’єднує акумулятор з материнською платою, має бути товстим, а акумулятор повинен мати можливість пропускати струм понад 10 А без виділення тепла.
