Плата модуля заряджання АКБ ґрунтується на мікросхемі-контролері IP2312 з роз’ємом для під’єднання зарядного живлення до USB type-C або до контактних майданчиків IN-/IN+. Модуль підійде для заряджання Li-ion і Li-Po акумуляторів. Плата модуля може бути альтернативою під час заміни плаття заряджання акумуляторів у ліхтариках, світильниках, радіоприймачах, інших пристроях із подібними неполадками. Заряджання проходить по покращеній схемі CC/CV, за якої за напруги батареї нижче ніж 3 В, зарядний струм обмежується 100 мА. Після переходу через 3 В струм виходить на номінальне значення. У разі наближення порогової напруги 4,35 В (4,2 В) і зниження струму до 300 мА починається фаза постійного напруження.
Характеристики модуль заряджання та захисту li-ion на IP2312 type-C:
- Контролер: IP2312
- Вхідна напруга: 4,5…5,5 В
- Напруга вимкнення батареї під час заряджання: 4,35 В
- Максимальний струм заряджання: 3 А
- Діапазон робочих температур: -10…+85°C
- Тип акумуляторів: Li-ion, Li-Po
- Частота перетворення: 750 кГц
- Функція захисту: немає
- Індикація роботи:
- червоний: процес заряджання
- синій: заряджання завершене
- ККД для струму:
- 3 А: 93%
- 2 А: 94%
- 1 А: 95%
- Роз’єм для під’єднання: USB type-C
- Габаритні розміри (Д×Ш×В): 31×15×5 мм
За замовчуванням струм заряджання має значення в 3 А, але за допомогою струмозадаючого резистора можна змінити цей параметр на такі величини:
- 135 кОм: 1,0 А
- 91 кОм: 1,5 А
- 47 кОм: 3,0 А (за замовчуванням)
- без резистору: 2,1 А
Обмеження верхньої порожньої напруги встановлено на 4,35 В і задається відповідним резистором:
- без перемички: 4,2 В
- 43 кОм 1%: 4,3 В
- 75 кОм 1%: 4,35 В (за замовчуванням)
- 100 кОм 1%: 4,4 В

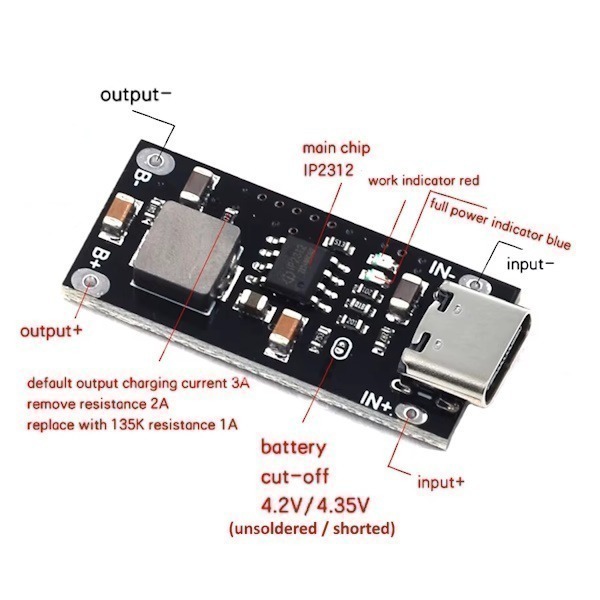

Контролер заряду акумуляторів на IP2312 type-C має 4 виведення на платі й 1 роз’єм:
- B+: + клема акумулятора
- B-: — клема акумулятора
- IN-: — клема вхідного живлення
- IN+: + клема вхідного живлення
- USB-C: роз’єм вхідного живлення
