Модуль Power Bank швидкої зарядки 4S PD 100Вт 20В 5А – двонаправлена ​​плата зарядки

Модуль Модуль Power Bank швидкої зарядки 4S PD 100 Вт 20 В 5 А високої потужності для заряджання/розрядки Buck-Boost, двонаправлена ​​плата зарядки

• PD 100 Вт Тип A
  Параметри продукту

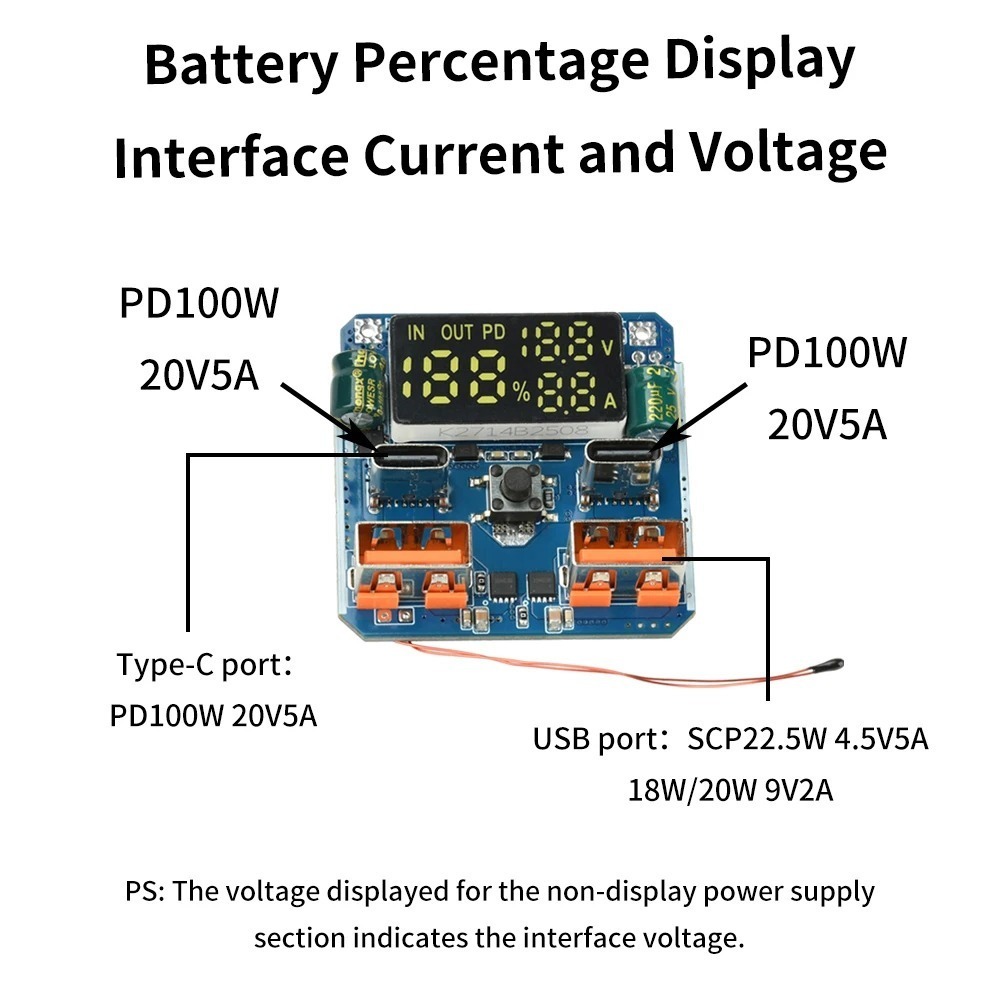

• Інтерфейс типу C: PD100W 20V5A
• USB-порт: SCP22.5 Вт 4.5 В 5 А, 18 Вт/20 Вт 9 В 2 А
• Відображення відсотка електроенергії
• Відображення струму та напруги інтерфейсу

Примітки:

1. Не виконуйте зварювання під напругою, це означає, що під час зварювання двох провідників +/ материнської плати ці два дроти не підключаються до живлення, що дозволяє уникнути 99,99% непередбачених ситуацій.
2. Материнська плата має лише +-, і якщо її припаяти під час увімкнення живлення, вона може трястися та легко згоріти. Будь ласка, спочатку вимкніть живлення та припаяйте її. Спочатку підключіть +- материнську плату. Негативний електрод акумуляторної батареї остаточно зварений!!! Два дроти на материнській платі не можуть збалансувати акумулятор, а функція захисту балансу знаходиться на платі захисту літієвої батареї.
3. Під час першого ввімкнення рівень заряду батареї може відображатися неправильно, але після циклу вимкнення/вимкнення він повернеться до норми.
4. Ємність одного акумулятора 500 мАг за замовчуванням може значно відрізнятися, але відображення заряду акумулятора може бути неточним. Це не впливає на інші функції, і немає потреби турбуватися про перезарядку або розрядку.

• Параметри продукту PD 100W типу B та PD 100W типу C
• Вхід типу C1: 5 В – 3 А, 9 В – 3 А, 12 В – 3 А, 15 В – 3 А
• Вхід типу C2: 5 В – 3 А, 9 В – 3 А, 12 В – 3 А, 15 В – 3 А, 20 В – 3,25 А
• Вихід типу C1: 5 В – 3 А, 9 В – 3 А, 12 В – 3 А, 15 В – 3 А, 20 В – 5 А
• Вихід типу C2: 5 В – 3 А, 9 В – 3 А, 12 В – 3 А, 15 В – 3 А, 20 В – 3,25 А
• Вихід USBA1: 5V-3A, 9V-2A, 12V-1.5A (22.5W)
• Вихід USBA2: 5 В-3 А, 9 В-2 А, 12 В-1,5 А (22,5 Вт)
• Цифрове відображення рівня заряду батареї, напруги та струму в режимі реального часу

Часто задавані питання

1. Підключення плати захисту, акумуляторний блок 4S, починаючи з негативного полюса, перший позитивний полюс – b1, з напругою 4,2 В (3,6 В для літій-залізного акумулятора). Потім b2 – 8,4 В, b3 – 12,6 В, а b+ – позитивний полюс 16,8 В. P+P плати захисту підключено до основної плати.
2. Якщо акумулятор заряджений, але не світиться або не працює після підключення, спочатку зарядіть та активуйте порт C. Акумулятор потрібно зарядити та активувати незалежно від того, заряджений він чи ні.
3. Після активації заряджання відображається 0 або 100. Рівень заряду батареї не може бути точно відображений під час першого ввімкнення, і він повертається до нормального стану після циклів заряджання та розряджання.
4. Під час використання, при зарядці до 80, він не може бути повністю заряджений, а при розрядці до 20, він виходить з ладу. Це спричинено нестабільною напругою. Найсерйозніша ситуація полягає в тому, що якщо акумулятор повністю заряджений при 4,2 В, але нижче 3 В, його більше не можна використовувати.

Запобіжні заходи

1. Будь ласка, вимкніть живлення для зварювання, спочатку підключіть позитивний полюс материнської плати, а потім приваріть негативний полюс акумуляторної батареї.
2. Два дроти на материнській платі не можуть збалансувати заряд батареї. Функція захисту балансу знаходиться на платі захисту, і можна додати додаткову плату захисту літієвої батареї.
