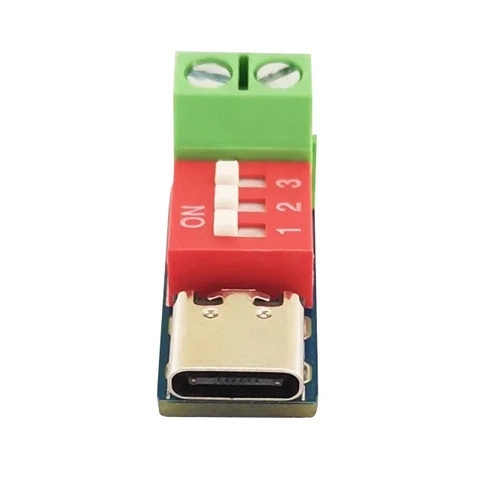

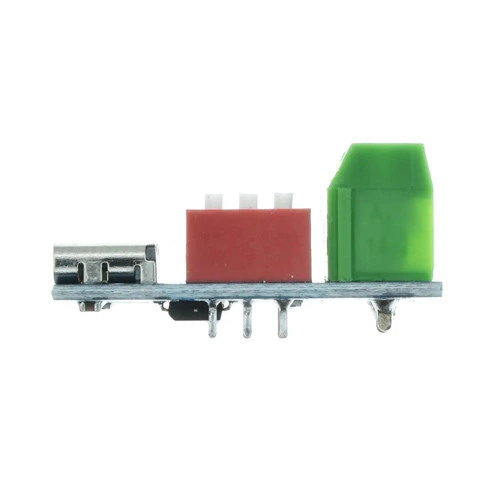

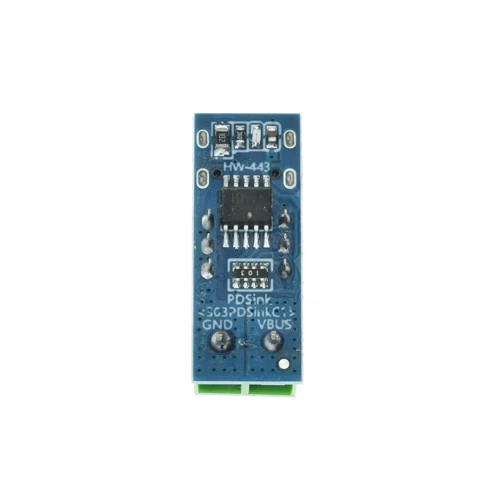

Компактний програмований тригер-модуль на базі мікросхеми CH224K, призначений для запиту фіксованої вихідної напруги від зарядних пристроїв із підтримкою швидких протоколів (PD, QC та ін.). Дає змогу отримувати стабілізовану напругу 5-20 В напряму від USB Type-C зарядника, перетворюючи його на універсальне DC-джерело живлення. Модуль використовується для живлення електронних модулів і плат, для тестування пристроїв, а також як зручна заміна лабораторному блоку живлення в польових умовах. Підходить для DIY-проєктів, ремонту електроніки, живлення моторчиків, LED-стрічок та інших елементів, що потребують певної напруги.
Під’єднання:
У порт Type-C на платі під’єднайте кабель від зарядного пристрою, до клемної колодки – дріт із потрібним штекером для пристроїв, які необхідно заживити.

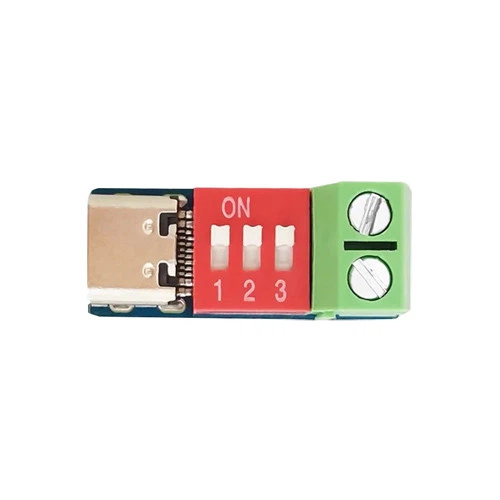

За допомогою перемикача встановіть необхідну вихідну напругу (5, 9, 12, 15, 20 В).
- Вхідна напруга: 4-22 В
- Вихідна напруга: до 20 В (залежить від обраного DIP-коду)
- Вихідний струм: 5 А (макс.)
- Максимальна потужність: до 100 Вт
- Тип регулювання: DIP-перемикач (dial code)
- Вхідний роз’єм: Type-C
- Вихідний роз’єм: клема 2pin
- Підтримка протоколів: PD3.0, PD2.0, QC, BC1.2
- Захист від перегрівання та перенапруги
- Розміри: 28 х 11 х 11 мм
- Вага: 4 г
