Терморегулятор REX-C100FK02-V*NN DN +SSR40DA+термопара типу K

Програмований високотемпературний PID (ПІД) контролер температури терморегулятор REX-C100FK02-V*NN DN Підтримує вісім різновидів термопар. Термопротив у цій версії не підтримуються. ПІД-регулятор дає змогу максимально точно підтримувати задану температуру.

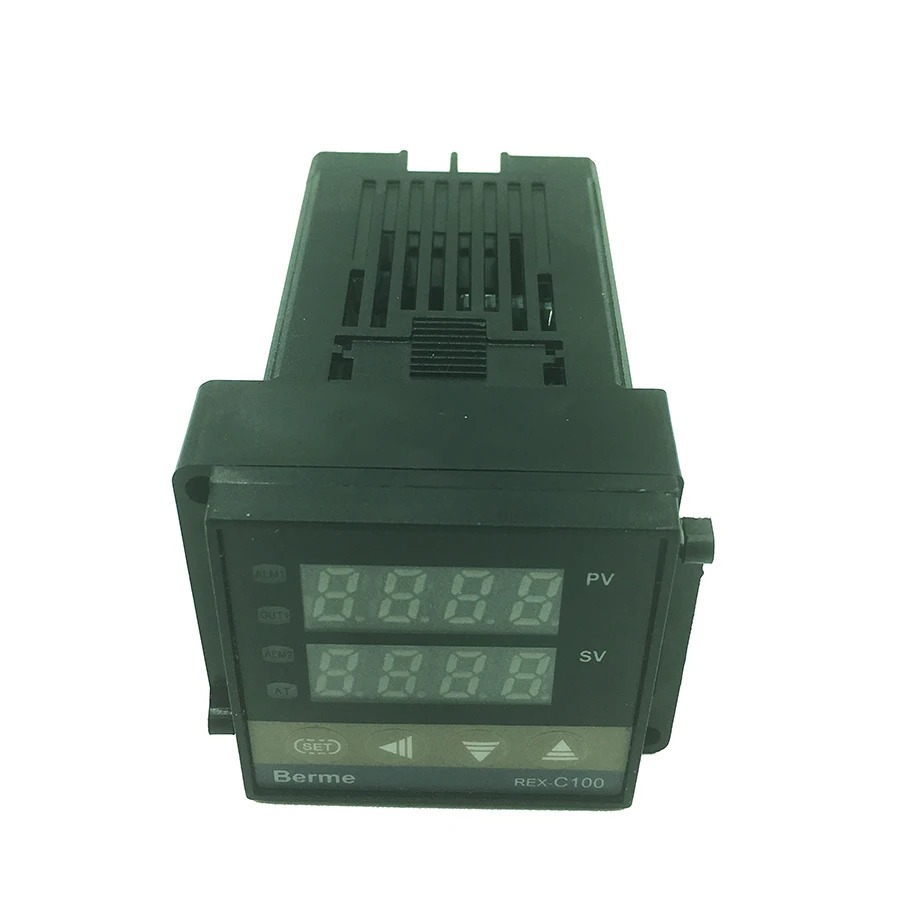

ПІД-терморегулятор REX-C100 використовується для точного підтримання заданого значення температури в діапазоні температури 0-999 °C у технологічних процесах. Широкий вибір підтримуваних датчиків дає змогу однаково вдало застосовувати цей регулятор як у побутових, так і в промислових процесах. Одноканальний ПІД-терморегулятор виготовлений у компактному пластиковому корпусі чорного кольору. Для виведення інформації використовується два світлодіодні чотиризначні індикатори, позначені PV (щотікає, червоний колір), SV (встановлене значення, зелений колір). Також використовується 4 світлодіоди (ALM1 — індикатор спрацьовування аварійного виходу; OUT1 — індикатор спрацьовування керівного виходу; АТ — індикатор режиму автоматичного регулювання за ПІД законом).

Для керування терморегулятором використовується 4 кнопки, які розміщені на передній панелі. Позначення кнопок «SET» (перемикання параметрів), «вліво» (перемикання розряду), «вниз» (зменшення значення), «вверх» (збільшення значення).

Прилад у процесі використання може перемикатися між двома режимами «Робота» та «Настроювання». У режимі «Робота» терморегулятор здійснює вимірювання й регулює температуру відповідно до заданих параметрів. У режимі «Настроювання» можна задавати 35 необхідних параметрів і констант. Опис процесу налаштування міститься в інструкції, яка додається внизу. Для увімкнення режиму «Налаштування» необхідно упродовж 3 секунд утримувати кнопку «SET», на індикаторі PV з’явиться напис AL1. Перехід між параметрами здійснюється кнопкою «SET», встановлення значень обраних параметрами кнопками: «вліво» (перемикання розряду), «вниз» (зменшення значення), «вверх» (збільшення значення). Підтвердження встановленого значення параметра відбувається кнопкою «SET». Для переходу в режим «Робота» потрібно натиснути й утримувати кнопку «SET» упродовж 3 секунд або почекати 30 секунд і прилад зробить це автоматично.

ПІД-терморегулятор REX-C100 має релейний вихід, який може комутувати, ланцюг живлення пристрою нагрівання або охолодження. Максимальний комутований струм реле 3 А за напруги 220 В змінного струму.

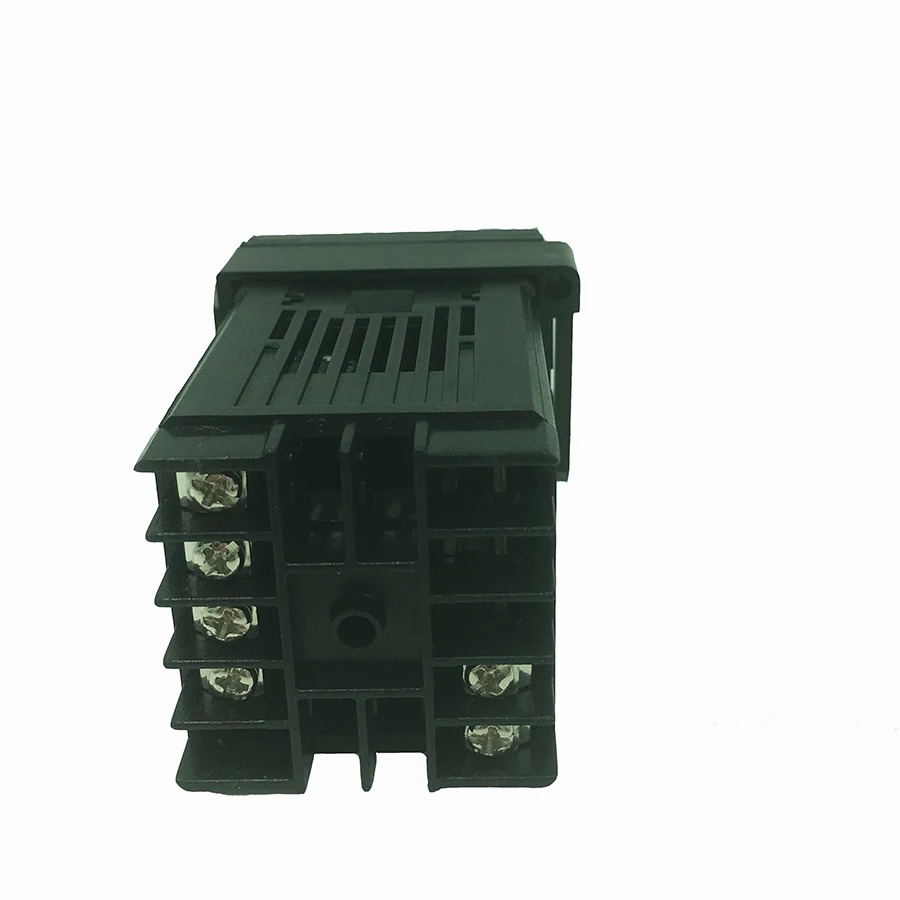

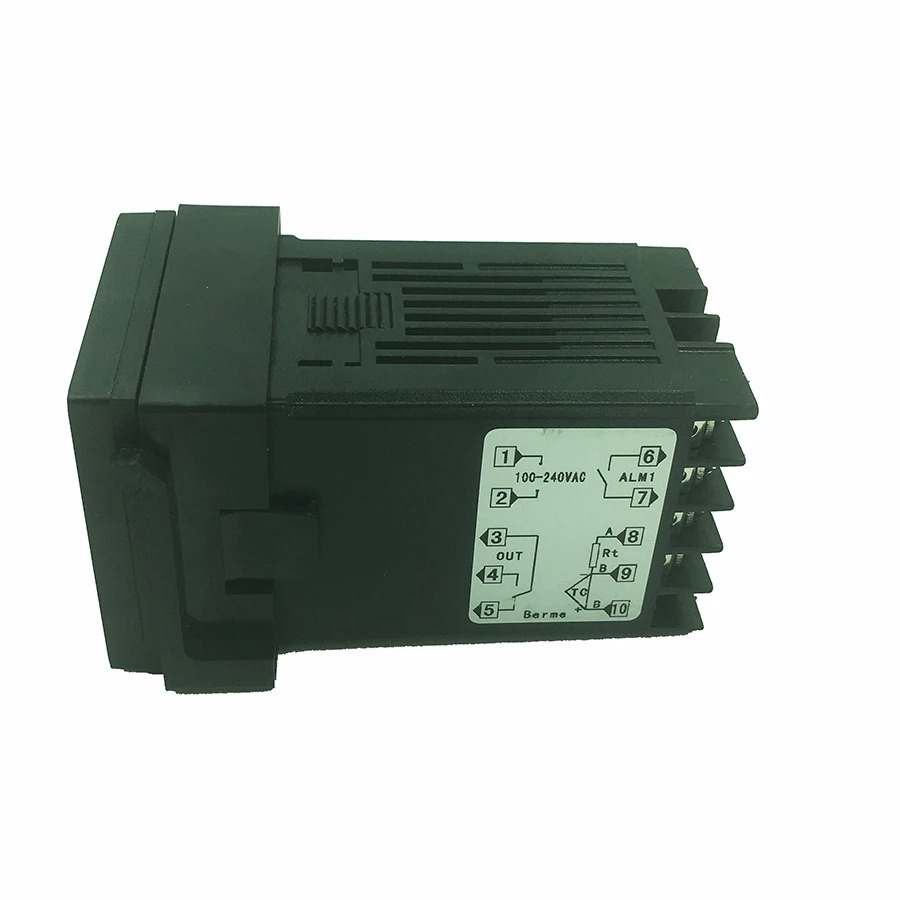

Для роботи з терморегулятором необхідно під’єднати датчик температури під’єднати комутований ланцюг до контактів 3, 4, 5 (контакти 3-5 нормально замкнуті), після цього під’єднати живлення 220 В змінного струму, до контактів 1 і 2. Треба звернути особливу увагу на правильне під’єднання полярності термопари.

Характеристики:
