Модуль MINI PowerBANK T6455 являє собою підвищувальний перетворювач напруги постійного струму. На базі цього модуля можна зібрати портативний PowerBANK зі світлодіодною індикацією. Також модуль можна використовувати як звичайний зарядний пристрій для літієво-іонних акумуляторів.

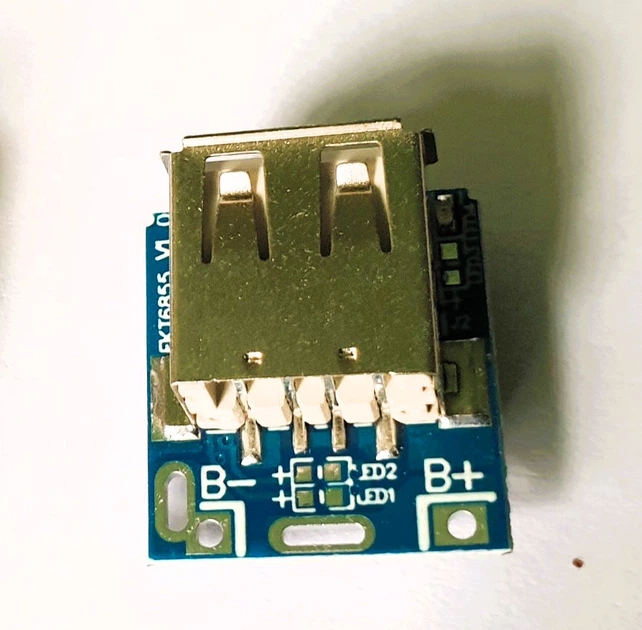

На платі модуля розташовані MicroUSB і USB роз’єми. Вхідна напруга подається на MicroUSB роз’єм. Відповідно вихідна напруга подається на роз’єм USB. Значення вихідної напруги становить 5 В. Струм заряду становить 1 А. ККД (коефіцієнт корисної дії) модуля становить до 85%. Особливістю MINI PowerBANK є наявність захисту від КЗ (короткого замикання), яка спрацьовує за сили струму 1,5 А.
На платі модуля розташований LED-індикатор, який сигналізує про стан заряду (під час заряджання індикатор світиться червоним кольором). Рекомендується під’єднувати від 2 літієво-іонних акумуляторів.
Акумулятори під’єднуються за допомогою 2 виводів. Призначення виводів модуля:
B+: напруга живлення акумуляторів
B-:
загальний провід акумуляторів
USB: вихідна напруга 5 В (1 А)
MicroUSB: вхідна напруга 5 В (1 А)
Живиться модуль від ноутбука, ПК або зовнішнього джерела живлення напругою 5 В.
1. Вхідна напруга: 3,7 В ~ 5,5 В
2. Струм заряджання: 1A (макс.)
3. Вихідний струм: 1A (макс.)
4. Вихідна напруга: 5 В
5. Напруга зупинки розрядки BAT: 2,9 В
6. Ефективність розрядки: 85% (вхід 3,7 В, вихід 5 В/1 А)
Особливості:
1. Індикація зарядки та розрядки
2. Внутрішньо встановлений MOS для зарядки та розрядки
3. Попередньо встановлена напруга зарядки 4,2 В, точність ±1%
4. Максимальний струм очікування 8uA
5. Інтеграція управління зарядкою та управління розрядкою
6. Інтелектуальний контроль температури та захист від перегріву
7. Інтегрований вихідний захист від перенапруги, захист від короткого замикання, захист від перевантаження
8. Інтеграція захисту від перезарядки та перерозрядки
9. Підтримка режиму струму та зарядки нульової напруги
