Перетворювач напруги LTC3780 є своєрідним високоефективним автоматичним регулятором напруги. Яким би не було значення вхідної напруги, вихідну напругу можна підтримувати постійною. Наприклад, встановіть вихідну напругу на 12 В, після чого зміна вхідної напруги в діапазоні 5-32 В ніяк не вплине на вихідну напругу, яка залишиться 12 В.
Цей модуль має ідеальну функцію захисту та може широко використовуватись у ноутбуках, автомобільних джерелах живлення, контролерах сонячних батарей тощо.
Характеристика:
- Вхідна напруга: DC 5-32 В
- Вихідна напруга: DC 1-30 В плавно регулюється
- Вихідний струм: 10А (макс), Тривалий термін у межах 8А
- Вихідна потужність: 80 Вт, пікова 130 Вт, більше 80 Вт, будь ласка, посиліть відведення тепла
- Пульсація на виході: 50 мВ
- Захист від короткого замикання: ТАК
- Захист від зворотного підключення: Ні
- Вихід запобігає захисту від зворотного підключення: Ні
- Діапазон робочих температур: -45 ~ +85 °

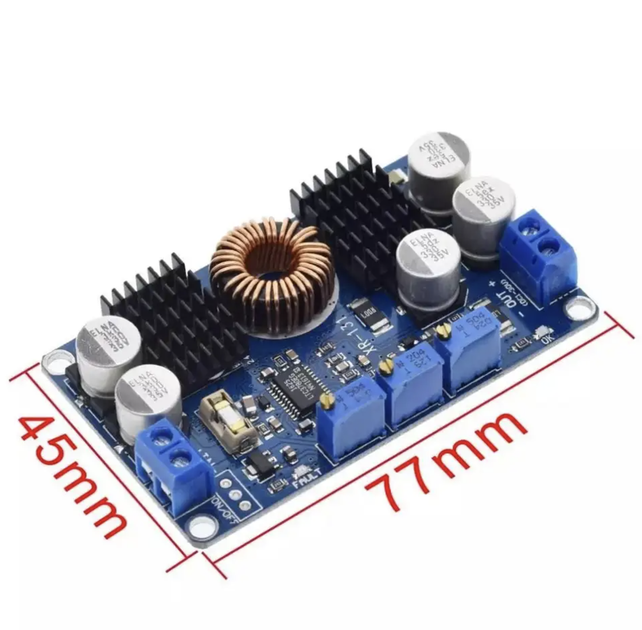

- Розмір: 77*45*15 мм

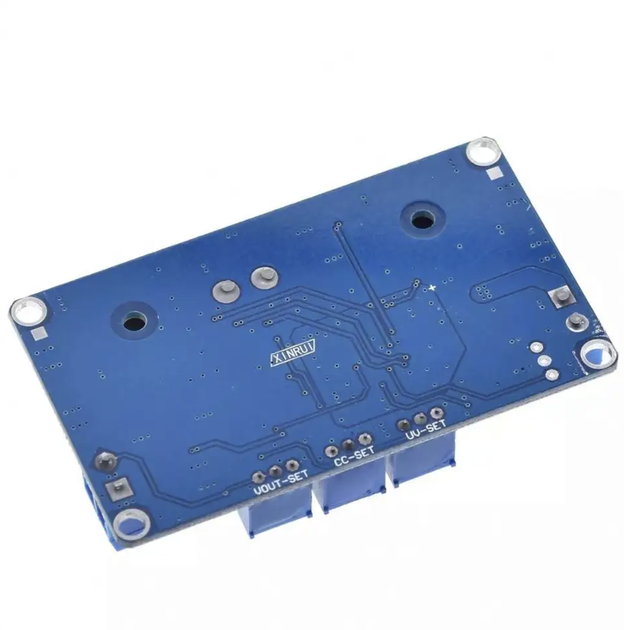

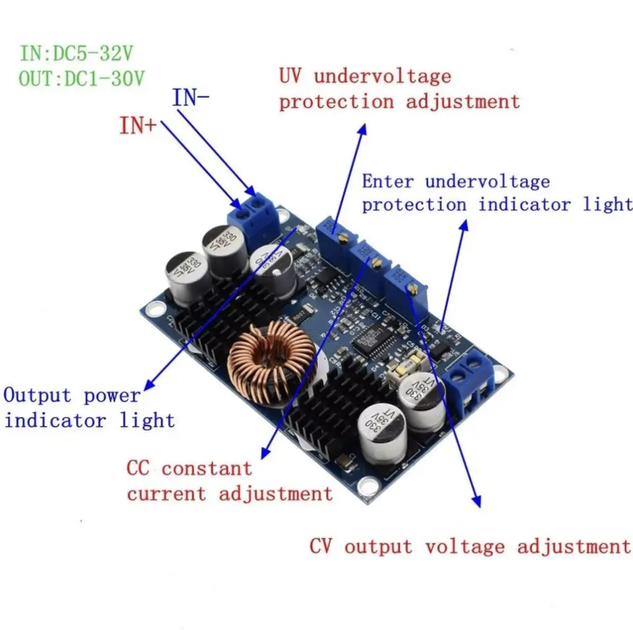

Перший підстроювальний резистор – поріг відключення плати при зниженні вхідної напруги
Другий підстроювальний резистор – обмеження максимального вихідного струму, при досягненні цього порога перетворювач переходить у режим СС
Третій підстроювальний резистор – регулювання вихідної напруги. Ледве правіше стоїть світлодіод OUT, індикація того, що на вихід подано напругу.
