Модуль Електронне навантаження 5А 35W FX35

Основні характеристики:

• Напруга живлення: 5 В DC
• Діапазон напруги, що тестується: 1,5..25 В DC
• Діапазон тестованого струму: 0..5 А
• Максимальна потужність навантаження: 35 Вт
• Габаритний розмір: 115х45х25мм
• Маса нетто: 65 г

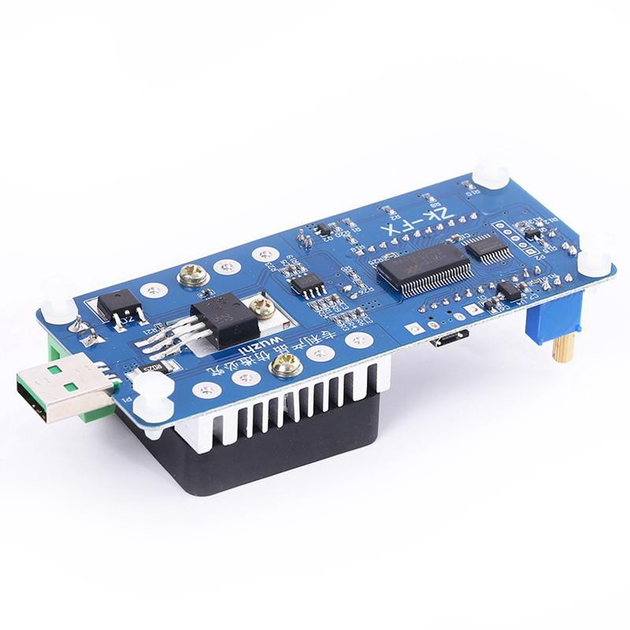

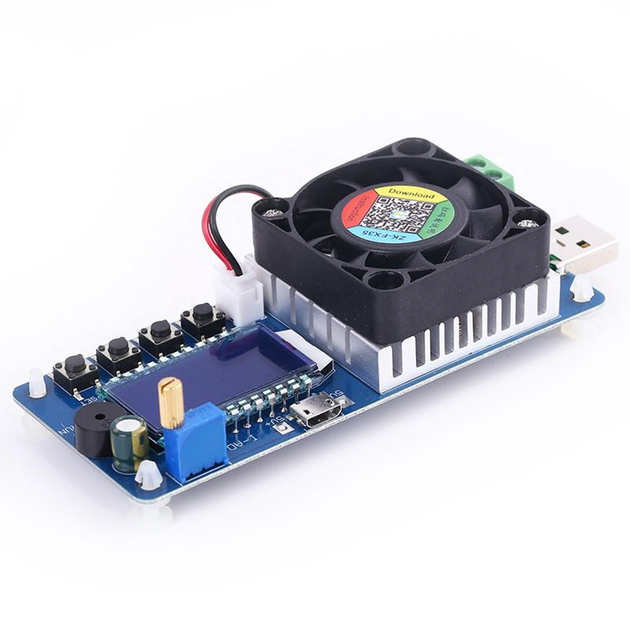

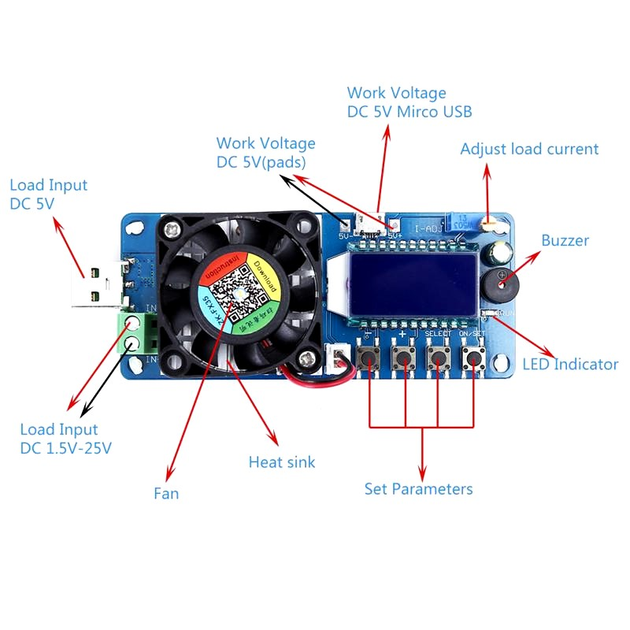

Цей модуль призначений для тестування різноманітних джерел живлення струмом до 5 А та потужністю до 35 Вт. Для підключення випробуваних джерел живлення на платі модуля передбачені штекер USB A, а також двоконтактна клемна колодка. Для відображення інформації використовується LCD-дисплей. Для охолодження модуля на платі встановлено радіатор та кулер. Куллер активується при досягненні температури 40 °С. Для підключення зовнішнього джерела живлення на платі є гніздо microUSB.

Важливо! Для роботи цей модуль вимагає підключення зовнішнього джерела живлення 5 В. Подавати живлення необхідно на гніздо microUSB або безпосередньо на контакти, розташовані поруч з ним.

Управління модулем

Для встановлення сили струму на платі встановлено підстроювальний резистор.

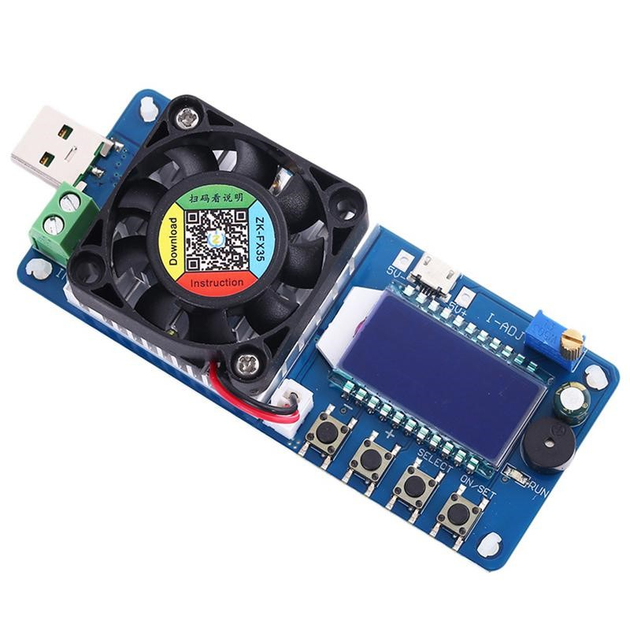

Управління модулем використовуються наступні чотири кнопки:

• SELECT – перемикання між режимами відображення інформації, перемикання між пунктами меню
• ON/SET – запуск тестування, тривале натискання – вхід у режим налаштування
• + – кнопка інкремента, використовується для підвищення значення параметра при налаштуванні
• – – кнопка декремента, що використовується для зниження значення параметра при налаштуванні

Режими відображення

При короткому натисканні на кнопку SELECT модуль перемикатиметься між наступними режимами відображення інформації:

• VA – відображення напруги та сили струму
• VW – відображення напруги та потужності
• V Ah – відображення напруги та ємності
• VT – відображення та часу вимірювання

При тривалому натисканні кнопки SELECT у будь-якому режимі відображення напруга (V) заміниться на температуру модуля (°C). При повторному натисканні напруга змінить температуру.

Режим налаштування

При тривалому затисканні кнопки ON/SET модуль увійде до меню налаштування. Перемикання між пунктами меню здійснюється за допомогою кнопки SELECT, зміна значення параметрів, що настроюються, проводиться за допомогою кнопок + і -.
Для налаштування доступний ряд відсічок – параметрів, при досягненні яких модуль припинить роботу. Доступні такі режими відсічення:

• LUP – відсікання по нижньому порогу напруги
• OUP – відсікання по верхньому порогу напруги
• OCP – відсікання по струму
• OPP – відсікання за потужністю
• OГP – відсікання за температурою
• OHP – відсікання за часом
• OAP – відсікання по ємності

Крім того, доступне калібрування модуля:

• corU – калібрування напруги
• corC – калібрування струму
