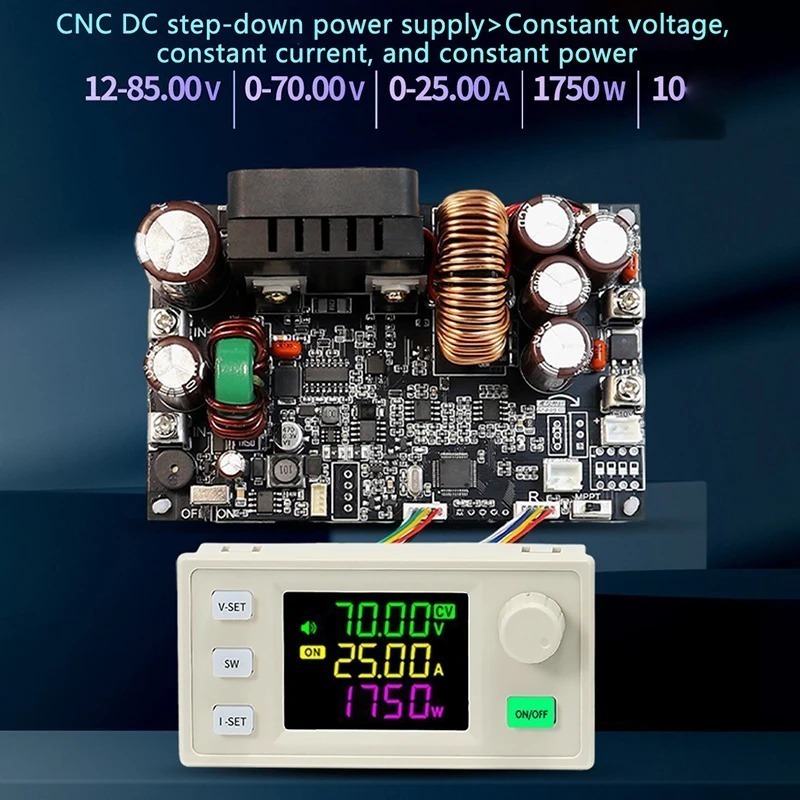

Блок живлення для ЧПК XY7025 70 В/25 А, понижувальний перетворювач напруги 1750 Вт з постійним регулюванням струму
Можливість друку корпусу на 3D-принтері.
Характеристики та опис
- Виробник: DPS
- Стабілізатор напруги постійного струму знижуючий

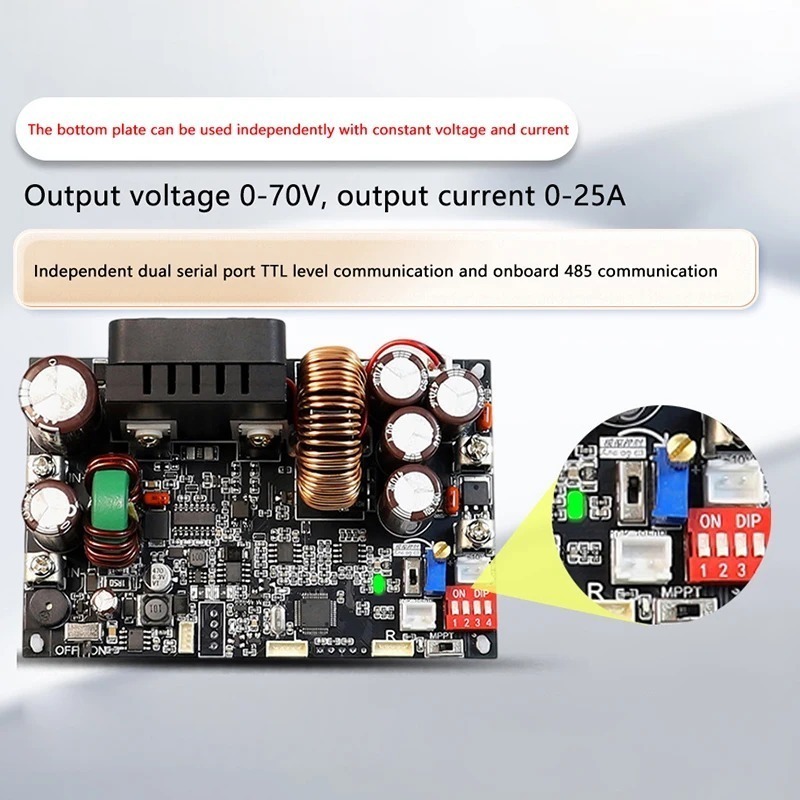

- На відміну від XY6020 немає захисту від переполюсування і наявності напруги на виході без вхідної. Менша різниця між вхідним та макс. вихідним напругою і вище ККД. Основна плата не може використовуватись незалежно.
- На відміну від DPS5020, можна використовувати як зарядний пристрій з точністю 0.01А. Показує ємність заряду в мАч або Втч, налаштування автоматичного включення при подачі живлення, ліміту ємності та таймууту.
- На вході потрібна постійна напруга з блока живлення або акумулятора, від 220 згорить! Має бути вищим за потрібний вихідний (вихід = вхід* 0.945).
- Паралельно можна підключати кілька штук для більшого струму тільки при подачі живлення на вхід одночасно і до підключення батареї на вихід.
- Є режим зарядки MPPT для сонячних батарей з обмеженням потужності, включається тумблером.
Вхідна напруга: 12~85 В (витримує 10~95 В)
Вихідна напруга: 0~70 В (обмежено вхід* 0.945)
Вихідний струм: 0~25 А
Установка вихідної напруги та струму: 0,01 В /0,01 А
Вихідна потужність: 1750 Вт
Ефективність перетворення: близько 95%
Точність напруги: ±0,5 %+1 слово
Точність струму: ±0,5 %+3 слова
Типове значення вихідної пульсації: VPP-150 мВ
М’який пуск: Так
Налаштування включається кнопкою V SET – напруги при індикації CV, I SET – струму за CC. Розряди перемикаються натисканням на енкодер (крутилку), значення змінюються поворотом. Вихідна напруга вмикається кнопкою під енкодером (індикація ON увімкнено), довге натискання – скидання ємності мАг. Кнопка SW відображає вхідну/вихідну напругу. Третій рядок можна встановити на індикацію потужності, ємності мАг, енергії Втч, часу заряду натисканням на енкодер.
Вентилятор включається: струм > 2 А, блок живлення > 50 Вт, температура > 50C. Напруга 5В, роз’єм стандартний 2х-піновий
10 груп функцій пам’яті, є 10 груп даних від CD0 до CD9 (CD8 = 12 В; CD = 24 В не регулюється), за замовчуванням дані записуються на CD0.

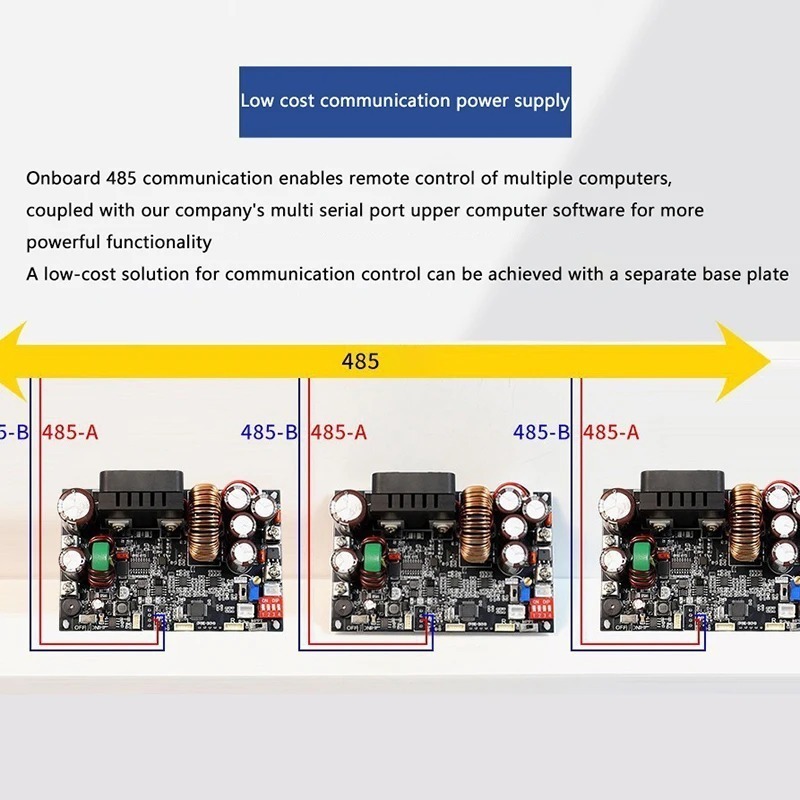

Підтримка протоколу Modbus (є бібліотека для ардуїно через UART) та модуля WiFi (немає в комплекті). Можна взяти 5В з піна на платі.
У меню є автоувімкнення при подачі живлення
Захист від перенапруги, від перевантаження, від перегріву, короткого замикання, за ємністю, за часом (настроювання). Звукова індикація.

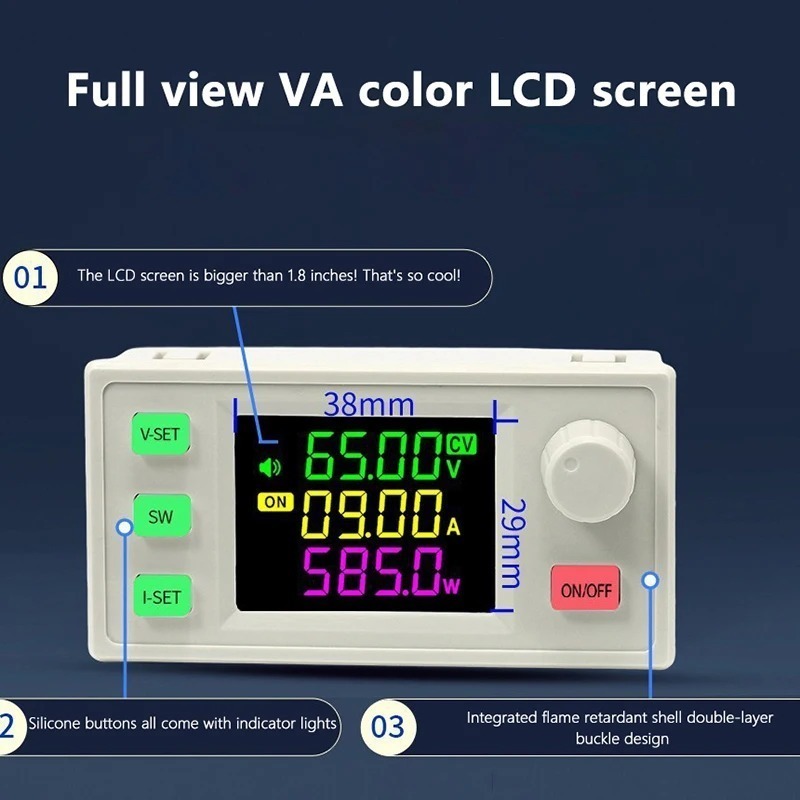

Литий корпус з вогнестійкого пластику, силіконові кнопки, кольоровий екран 1.8″

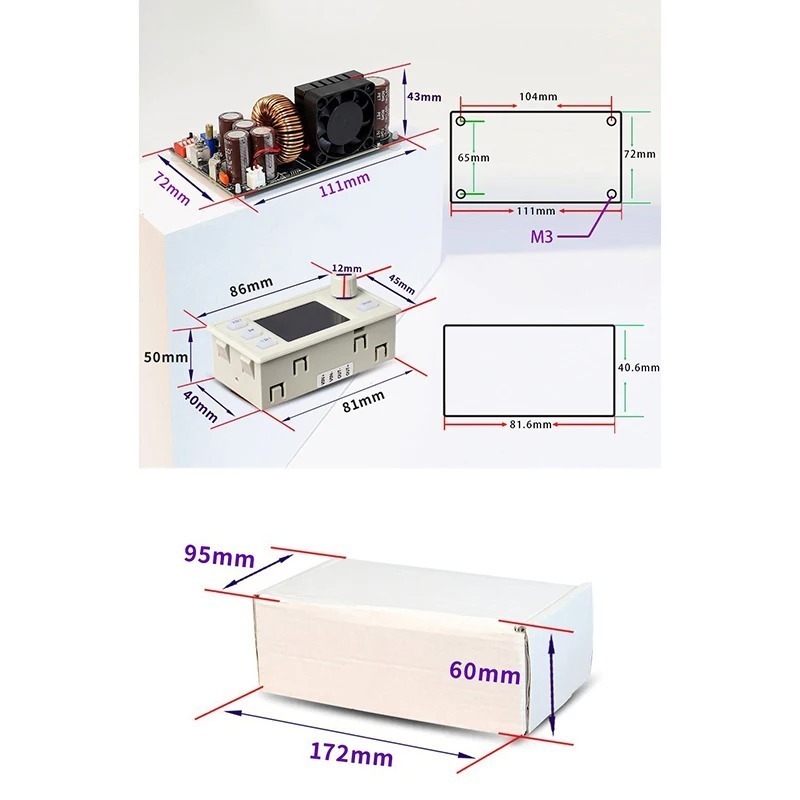

Плата 109х72 мм, висота з вентилятором та ніжками 46 мм. Екран – посадкове 71х38 мм глибина 25 мм, 10мм порожнечі
