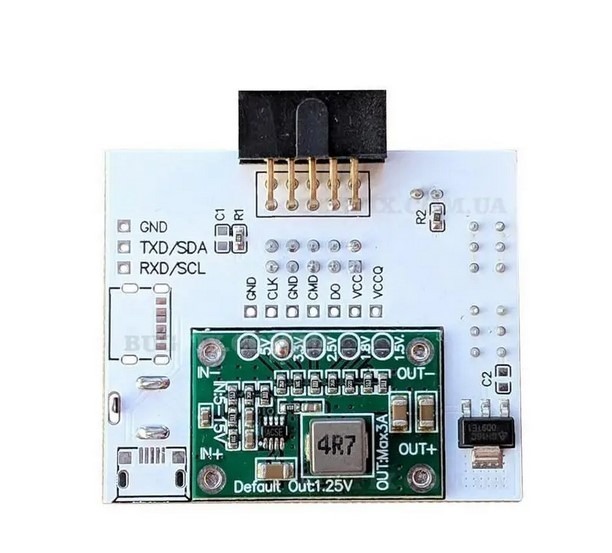

Адаптер eMMC ISP для програматора RT809H з DC/DC перетворювачем

Склад комплекту:
– Адаптер еММС ISP
Одним з недоліків внутрішньосхемного програмування мікросхем еММС-пам’яті в програматорі RT809H є погана фільтрація живлення на виході самого роз’єму ISP.
Відмінною особливістю адаптера є формування напруг живлення безпосередньо біля вихідного роз’єму, як VCC, так і VCCQ. За рахунок внутрішнього DC/DC перетворювача формується напруга 3,3В (для VCC та VCCQ). Додаткова напруга 1,8В для VCCQ формується лінійним стабілізатором. Для роботи перетворювача необхідно використовувати зовнішній блок живлення 5-15В (плюс всередині).
Рекомендується відмовитися від вихідного роз’єму адаптера, а також використовувати якомога коротші мідні дроти для живлення з більшим перетином.
!!! Перед фізичним з’єднанням програматора з програмованою mainboard для внутрішньосхемного програмування (з’єднанням програматора з mainboard за допомогою кабелю ISP), програмована mainboard має бути фізично від’єднана від мережевої (фазової) напруги.
З’єднання двох пристроїв з фазовим потенціалом може вивести з ладу як адаптер/програматор/РС, так і вашу mainboard.
