Портативний осцилограф-мультиметр із генератором сигналів FNIRSI TMP-610S

FNIRSI TMP-610S — портативний осцилограф-мультиметр із генератором сигналів

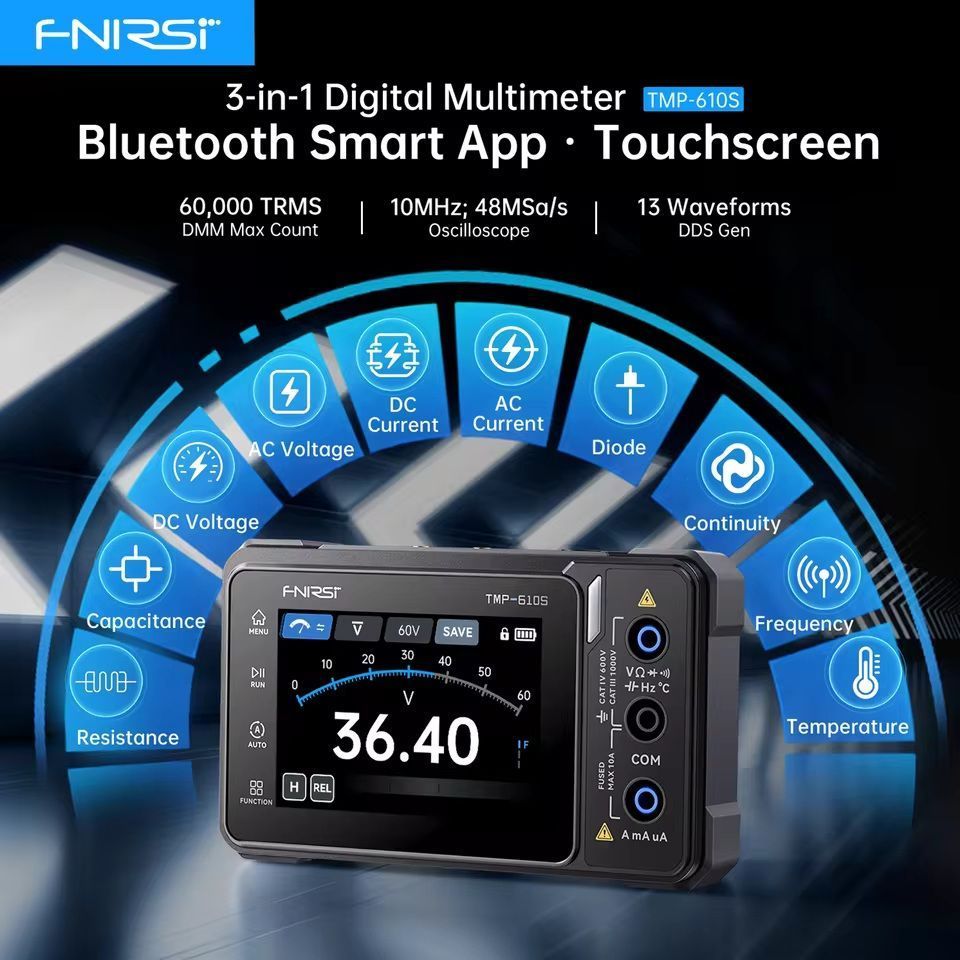

FNIRSI TMP-610S — багатофункціональний вимірювальний прилад, який поєднує цифровий мультиметр True RMS, одноканальний осцилограф і DDS-генератор сигналів. Такий формат дає змогу виконувати базові електричні вимірювання, переглядати форму сигналу та подавати тестові сигнали на електронну схему без використання трьох окремих пристроїв.

Модель підходить для ремонту електроніки, діагностики друкованих плат, перевірки блоків живлення, датчиків, побутової техніки, автомобільних електричних систем та іншого обладнання. Великий сенсорний IPS-дисплей діагоналлю 3,5 дюйма забезпечує зручне керування та наочне відображення результатів, графіків і осцилограм. Офіційно заявлені ключові параметри моделі — мультиметр на 60 000 відліків, осцилограф зі смугою 10 МГц і частотою дискретизації 48 Мвиб/с, а також генератор до 50 кГц із 13 формами сигналу.

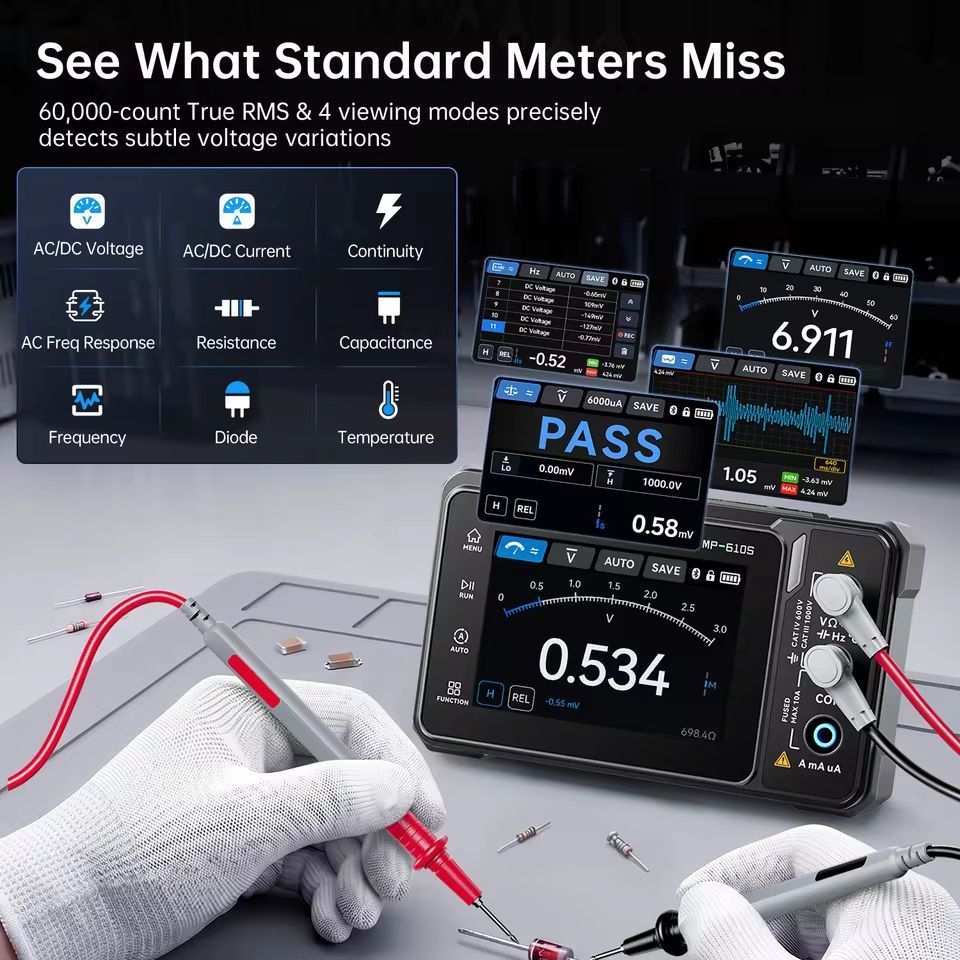

Можливості мультиметра

У режимі мультиметра FNIRSI TMP-610S вимірює постійну та змінну напругу, постійний і змінний струм, опір, ємність, частоту й температуру. Також доступні перевірка діодів, звукова прозвонка електричного кола, режим AC+DC, утримання показань і фіксація мінімального та максимального значення.

Завдяки роздільній здатності 60 000 відліків прилад може детально відображати невеликі зміни вимірюваної величини. Технологія True RMS підвищує точність під час роботи зі змінними сигналами складної або спотвореної форми. Інтелектуальний режим автоматичного сканування визначає тип вимірювання та підбирає відповідний діапазон, що скорочує кількість ручних перемикань.



Діапазони вимірювання мультиметра

• Постійна напруга: до 1000 В
• Змінна напруга: до 750 В
• Постійний струм: до 10 А
• Змінний струм: до 10 А
• Опір: до 60 МОм
• Ємність конденсаторів: до 60 мФ
• Частота: до 60 МГц
• Температура: від −40 до +1000 °C
• Перевірка діодів: до 3 В
• Прозвонка електричного кола: зі звуковою індикацією
• Роздільна здатність дисплея: 60 000 відліків
• Вимірювання змінного сигналу: True RMS
• Вибір діапазону: автоматичний і ручний
• Додаткові режими: AC+DC, Min/Max, HOLD, графік зміни показників

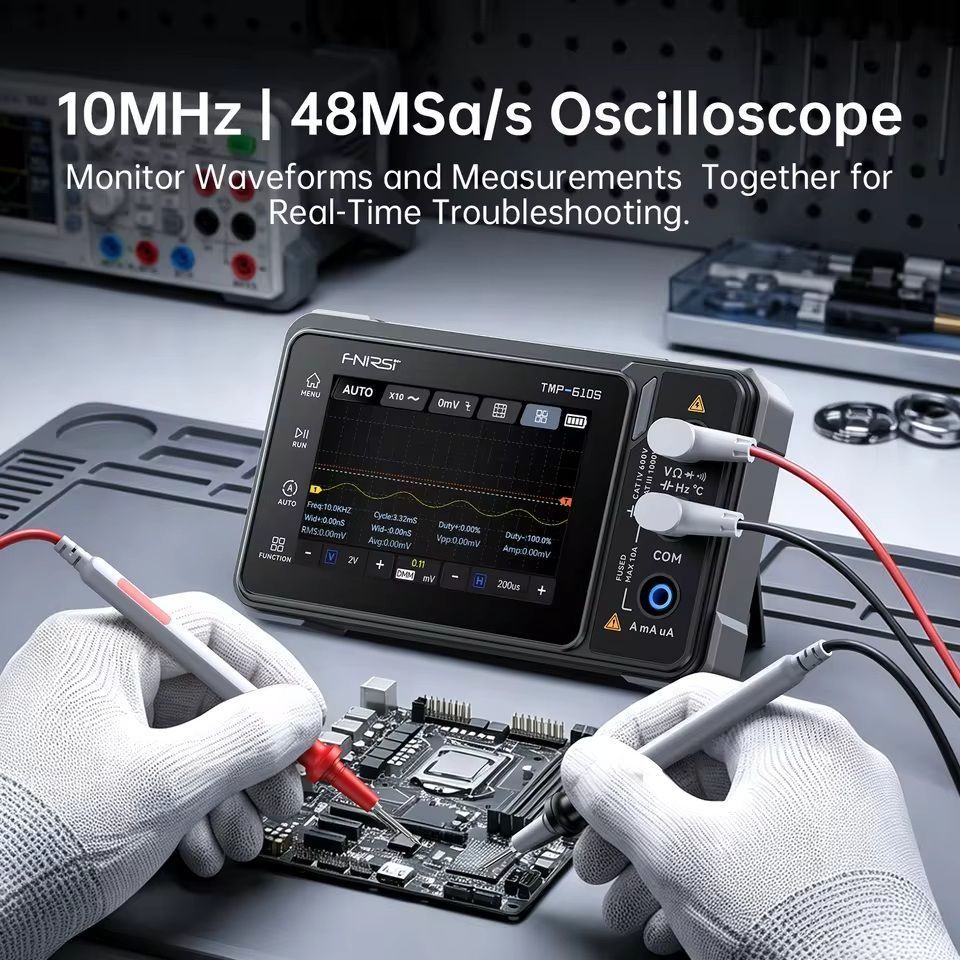

Осцилограф

Вбудований одноканальний осцилограф призначений для перегляду сигналів у реальному часі. Він дозволяє оцінити форму імпульсів, частоту, період, амплітуду, шпаруватість і стабільність сигналу, а також виявити перешкоди, просідання напруги або спотворення.

Смуга пропускання до 10 МГц і частота дискретизації до 48 Мвиб/с роблять прилад придатним для діагностики низькочастотної та середньочастотної електроніки, блоків живлення, аудіопристроїв, генераторів, датчиків, керуючих сигналів і цифрових ліній із помірною частотою. Осцилограф підтримує AC/DC-зв’язок і збереження осцилограм.

Параметри осцилографа

• Кількість каналів: 1
• Смуга пропускання: до 10 МГц
• Частота дискретизації: до 48 Мвиб/с
• Вертикальна роздільна здатність: 8 біт
• Вхідний опір: 1 МОм
• Вхідний зв’язок: AC/DC
• Вертикальна чутливість: від 10 мВ/поділ. до 10 В/поділ.
• Часова розгортка: від 50 нс до 20 с
• Максимальна вхідна напруга зі щупом ×1: до ±40 В
• Максимальна вхідна напруга зі щупом ×10: до ±400 В
• Режими запуску: Auto, Normal, Single
• Запуск за висхідним або низхідним фронтом
• Автоматичне визначення частоти, періоду, амплітуди та інших параметрів
• Збереження знімків осцилограм

Генератор сигналів

DDS-генератор дозволяє подавати на електронні схеми тестові сигнали для перевірки підсилювачів, фільтрів, датчиків, логічних вузлів та інших компонентів. Користувач може регулювати частоту, амплітуду й коефіцієнт заповнення.

Максимальна частота генератора становить 50 кГц. Прилад підтримує 13 форм сигналу, серед яких синусоїдальна, прямокутна, трикутна, пилкоподібна, імпульсна, ступінчаста та інші форми.

Параметри генератора

• Максимальна частота: до 50 кГц
• Кількість форм сигналу: 13
• Регулювання частоти
• Налаштування амплітуди
• Зміна коефіцієнта заповнення
• Формування синусоїдальних, прямокутних, трикутних, пилкоподібних, імпульсних та інших сигналів

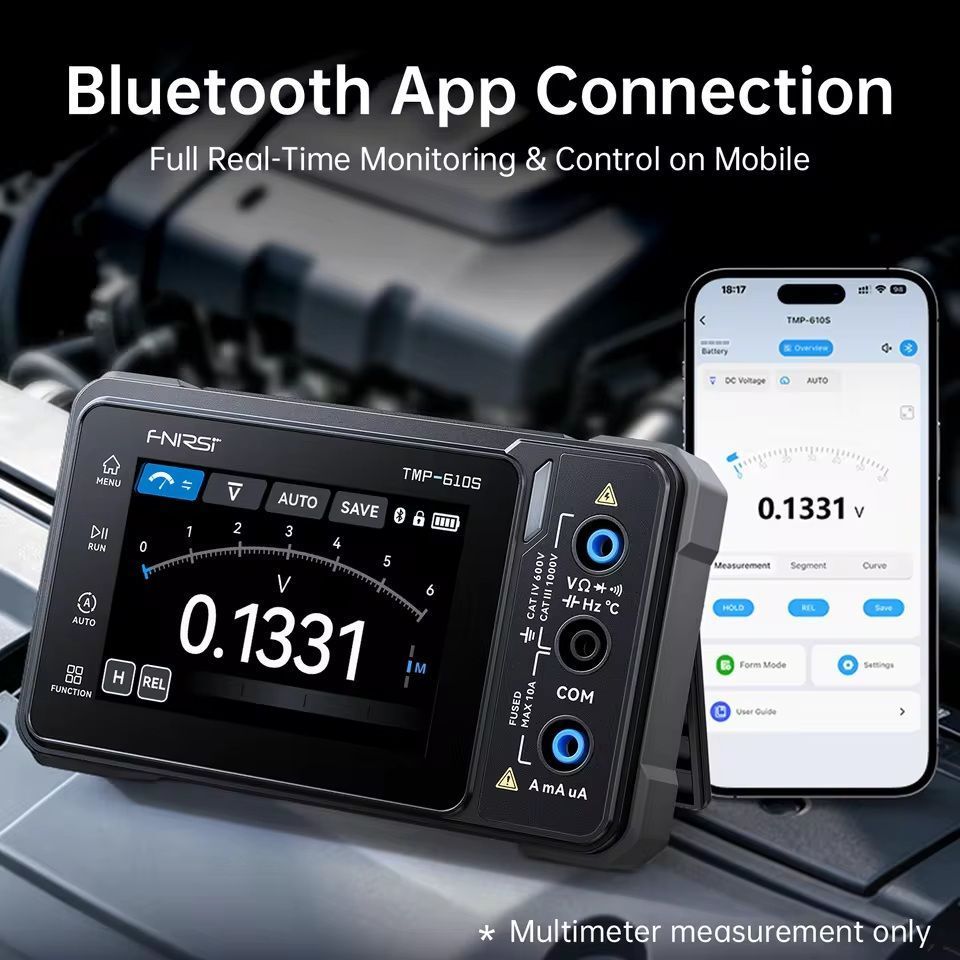

Bluetooth і робота з даними

FNIRSI TMP-610S підтримує Bluetooth-з’єднання з мобільним застосунком. Бездротова синхронізація доступна для режиму мультиметра та дозволяє дистанційно переглядати показники, записувати результати й експортувати дані. Для осцилографа та генератора керування через Bluetooth не заявлене.

Прилад також підтримує графічне відображення зміни показників, реєстрацію Min/Max, багатоточковий запис даних, збереження осцилограм і передавання результатів через USB. Передбачена можливість оновлення програмного забезпечення.

Дисплей і автономна робота

Сенсорний IPS-екран діагоналлю 3,5 дюйма забезпечує чітке відображення цифрових значень, графіків і форми сигналу. Інтерфейс підтримує кілька способів представлення даних, а також денний і нічний режими.

Живлення забезпечує вбудований акумулятор ємністю 3000 мА·год. Заряджання виконується через роз’єм USB Type-C, тому прилад зручно використовувати не лише на робочому столі, а й під час виїзної діагностики.

Ключові переваги

• Мультиметр, осцилограф і генератор в одному корпусі
• 60 000 відліків і вимірювання True RMS
• Вимірювання напруги до 1000 В і струму до 10 А
• Осцилограф зі смугою пропускання 10 МГц
• Частота дискретизації до 48 Мвиб/с
• DDS-генератор до 50 кГц
• 13 доступних форм сигналу
• Сенсорний IPS-дисплей діагоналлю 3,5 дюйма
• Автоматичне розпізнавання типу вимірювання
• Графічне відображення та запис результатів
• Bluetooth для роботи з мобільним застосунком у режимі мультиметра
• Збереження осцилограм і передавання даних через USB
• Вбудований змінний запобіжник
• Акумулятор 3000 мА·год
• Заряджання через USB Type-C
• Захисний кейс і розширений комплект аксесуарів

Комплектація

• Вимірювальний прилад FNIRSI TMP-610S
• Осцилографічний щуп P6100
• Вимірювальні щупи мультиметра
• Затискачі типу «крокодил»
• Перехідник для підключення
• Набір аксесуарів для осцилографічного щупа
• Кабель USB Type-C
• Захисний кейс
• Інструкція користувача
