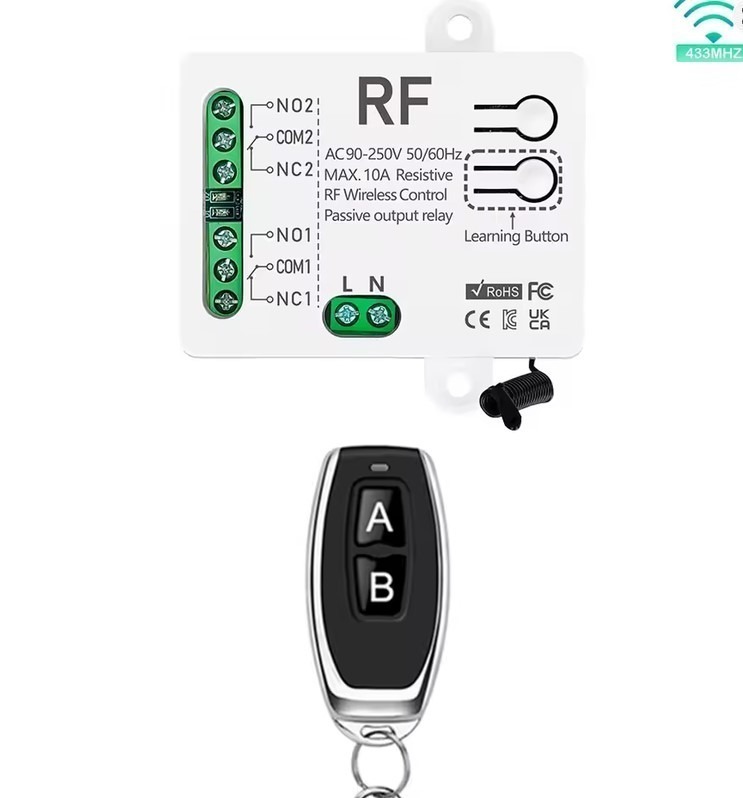

Багатофункціональний двоканальний модуль дистанційного керування, що працює на частоті 433 МГц. Пристрій оснащений сухими контактами («сухий контакт») без власного виходу напруги, що дозволяє комутувати як мережеве навантаження AC 110V/220V, так і низьковольтні кола. Гнучкість живлення платформи (від мережі AC 85–250V або через порт Type-C 5V) робить його універсальним рішенням для автоматизації гаражних воріт, шлагбаумів, електромоторів, освітлення та систем доступу.
Основні переваги та особливості

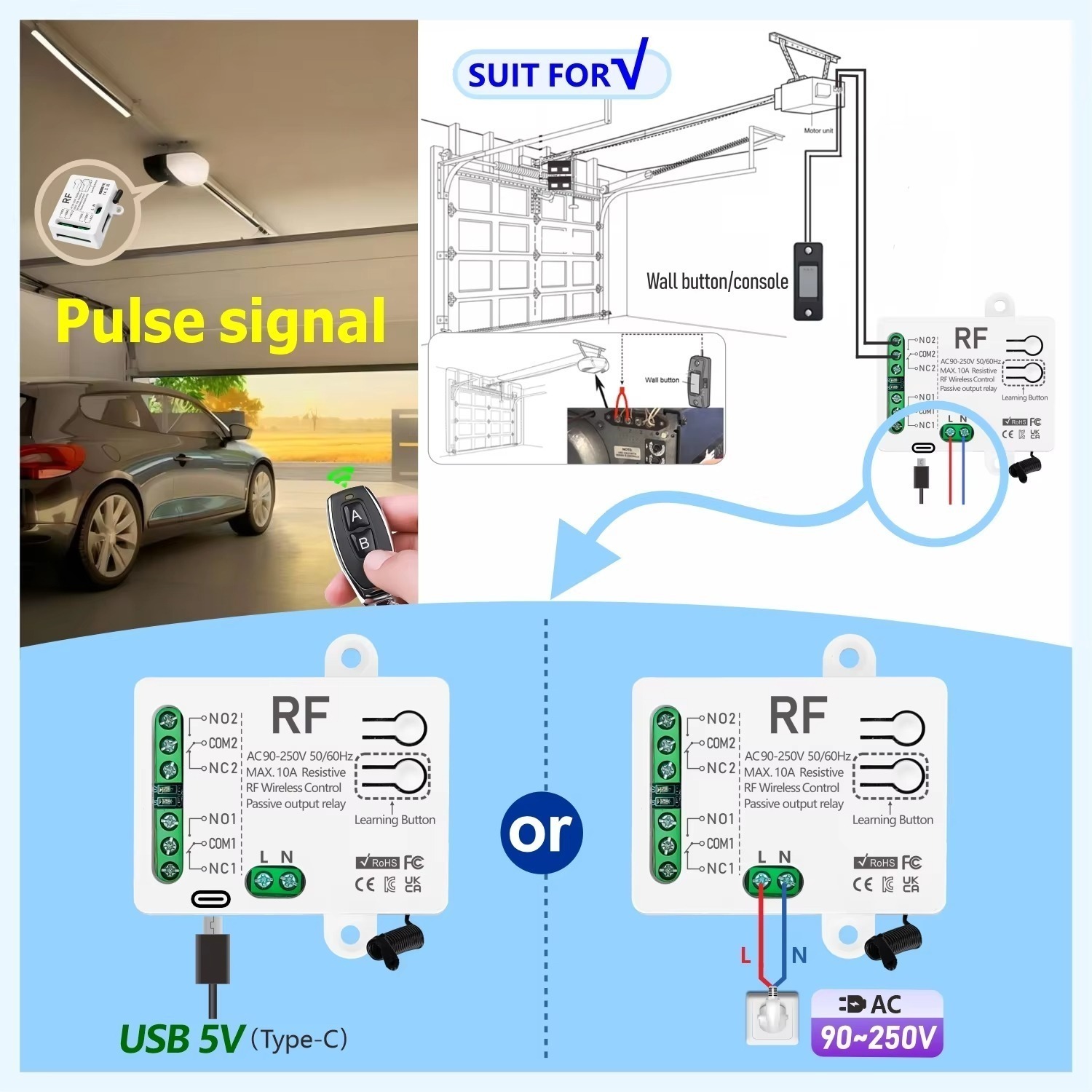

- Гнучке живлення та «сухий контакт»: Приймач не видає напругу на виході (сухі контакти), а сам модуль може живитися від AC 85–250V або через роз’єм Type-C 5V.
- 3 режими роботи: Підтримує імпульсний (Momentary), фіксований (Toggle) та змішаний (Mix) режими для вирішення різних завдань автоматизації.

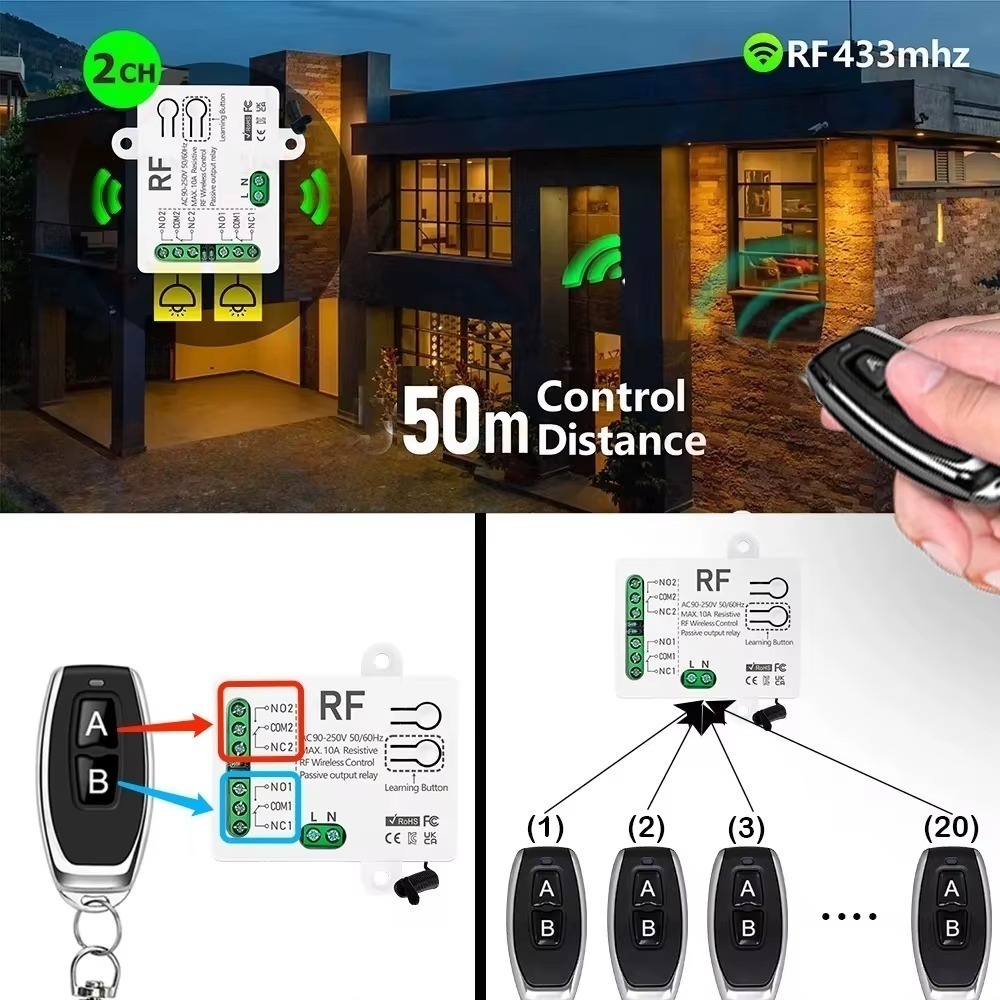

- Збільшений радіус дії: Завдяки виносній чорній антені дальність передачі сигналу на відкритій місцевості сягає від 50 до 100 метрів.

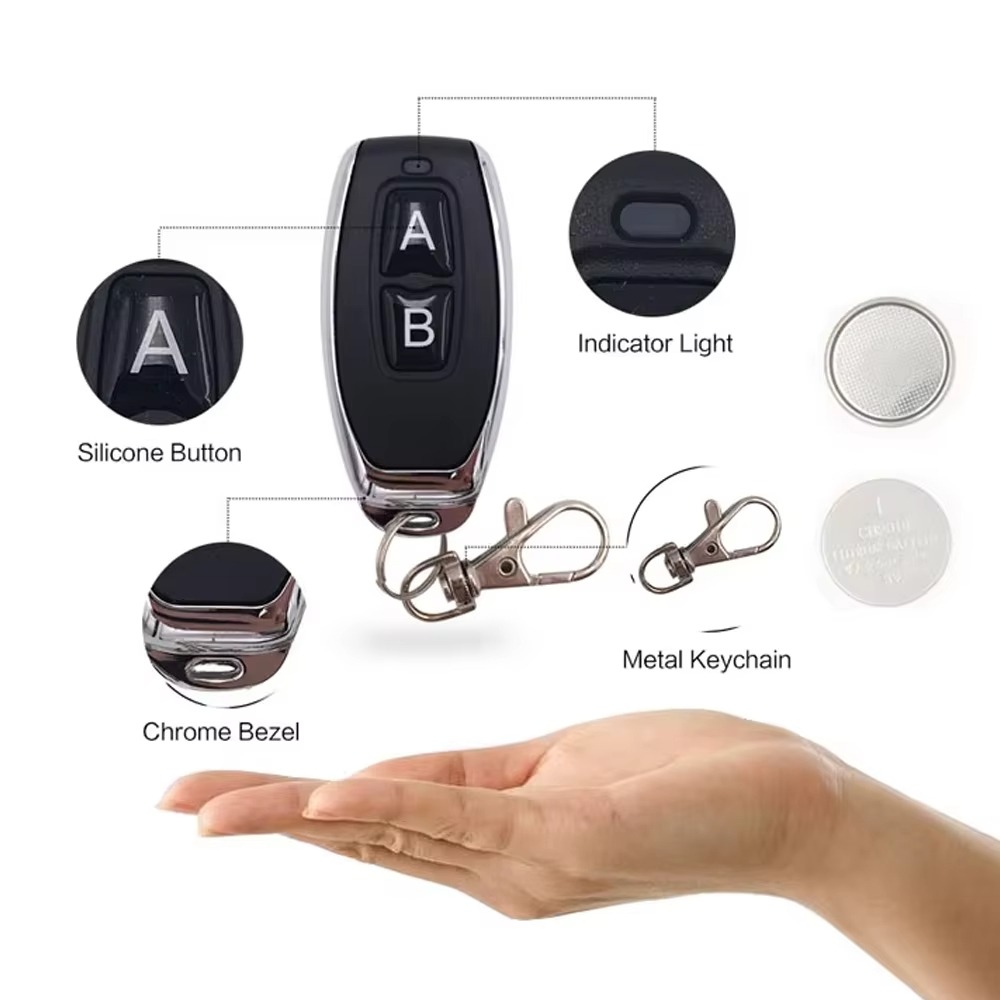

- Волозахищений пульт: Пульт дистанційного керування виконаний у водонепроникному силіконовому корпусі (зберігає працездатність навіть при короткочасному зануренні у воду).
- Енергоефективність: Низьке енергоспоживання та комплектна батарейка CR2032 забезпечують до 2 років автономної роботи пульта.
Технічні характеристики

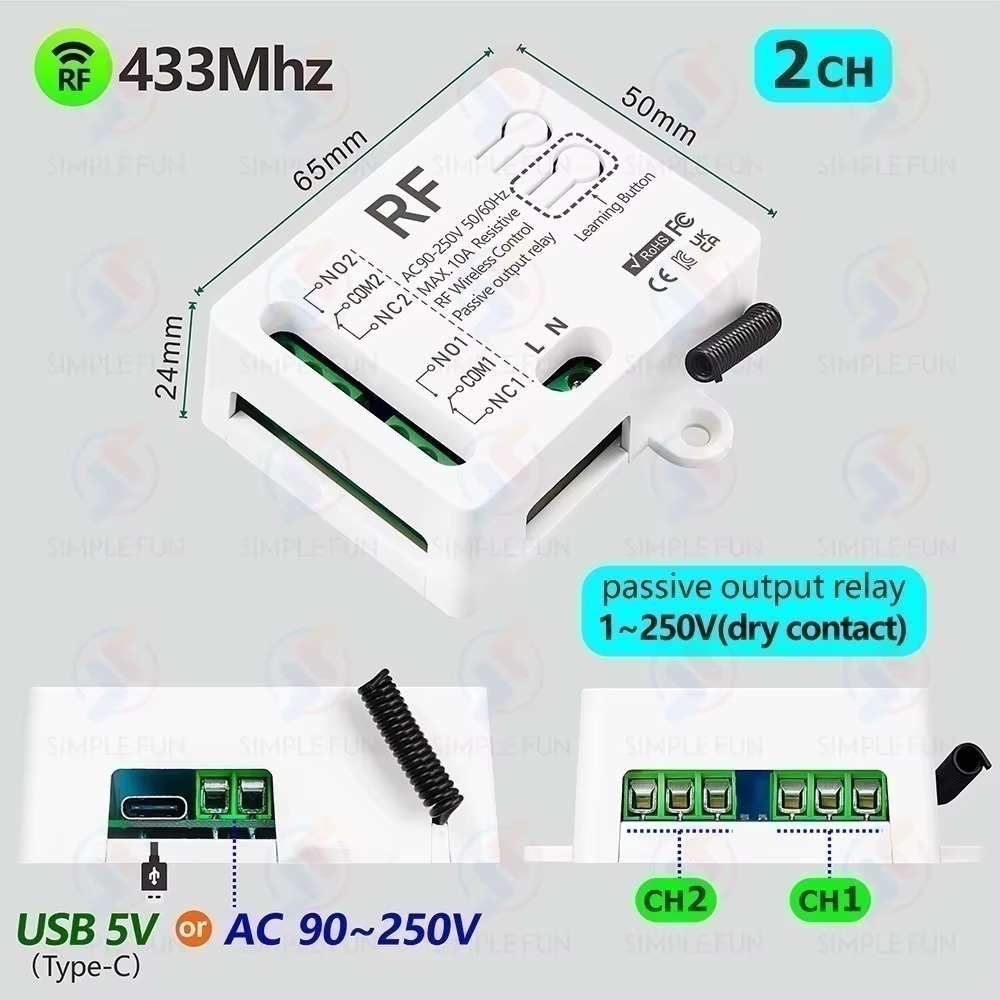

Приймач (Реле):
- Робоча частота: 433 МГц
- Робоча напруга: AC 85V~250V або Type-C 5V
- Струм спокою: < 5 мА Максимальний струм: 10 А Максимальне навантаження: 2200 Вт Тип контактів: COM, NO, NC («сухий контакт») Чутливість приймача: > 97 дБм
- Пам’ять пристрою: До 25 пультів
- Дальність прийому: Понад 50 м (на відкритому просторі)
- Робоча температура: від -30 °C до +80 °C
Передавач (Пульт ДК):
- Робоча частота: 433 МГц
- Джерело живлення: 1×CR2032 (у комплекті)
- Тип кодування: 1527 (Learning code)
- Дальність передачі: Понад 50 м (на відкритому просторі)
Режими роботи та налаштування (Прив’язка пульта)
Перед налаштуванням виберіть необхідний режим роботи:
1. Імпульсний режим (Momentary)
Принцип роботи: Натискаєте й утримуєте кнопку A — реле A працює; відпускаєте кнопку A — реле A вимикається. Натискаєте й утримуєте кнопку B — реле B працює; відпускаєте кнопку B — реле B вимикається.
Налаштування:
- Натисніть чорну кнопку навчання на приймачі 1 раз. Зачекайте 1 секунду.
- Натисніть кнопку A на пульті 1 раз. Зачекайте 1 секунду.
- Натисніть кнопку B на пульті 1 раз. Налаштування завершено.
2. Режим фіксації / Перемикання (Toggle)
Принцип роботи: Натискаєте кнопку A 1 раз — реле A вмикається; натискаєте кнопку A ще раз — реле A вимикається. Аналогічно для кнопки B та реле B.
Налаштування:
- Натисніть чорну кнопку навчання на приймачі 2 рази. Зачекайте 1 секунду.
- Натисніть кнопку A на пульті 1 раз. Зачекайте 1 секунду.
- Натисніть кнопку B на пульті 1 раз. Налаштування завершено.
3. Змішаний режим (Mix Mode)
Принцип роботи: Канал A працює в імпульсному режимі (утримуєте A — реле A працює; відпускаєте — вимикається). Канал B працює в режимі фіксації (натиснули B — реле B увімкнулося; натиснули B ще раз — вимкнулося).
Налаштування:
- Натисніть чорну кнопку навчання на приймачі 4 рази. Зачекайте 1 секунду.
- Натисніть кнопку A на пульті 1 раз. Зачекайте 1 секунду.
- Натисніть кнопку B на пульті 1 раз. Налаштування завершено
